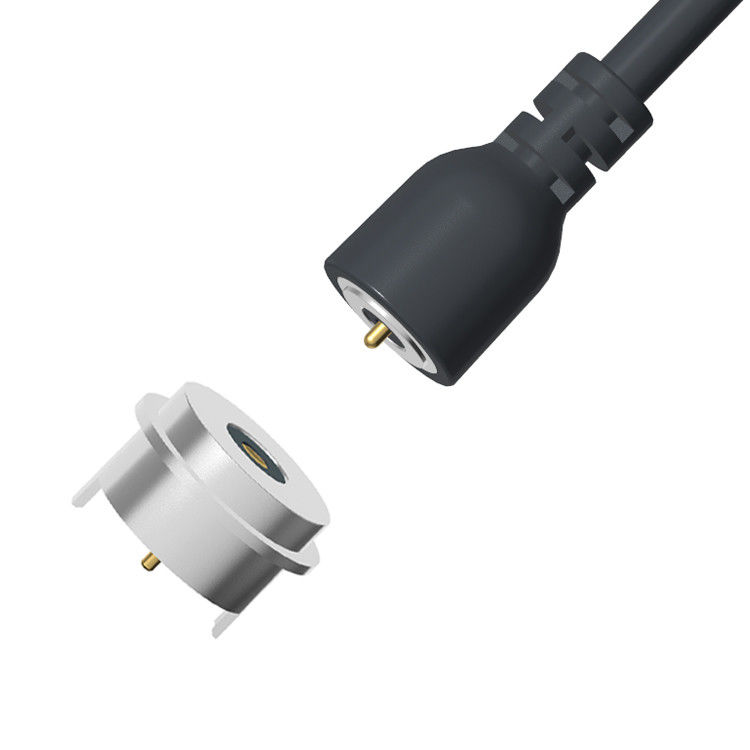

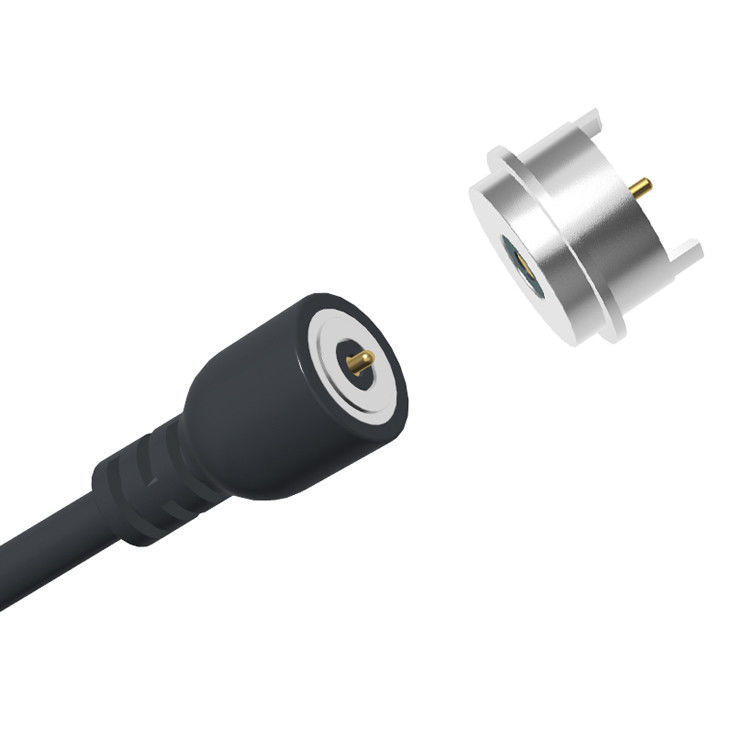

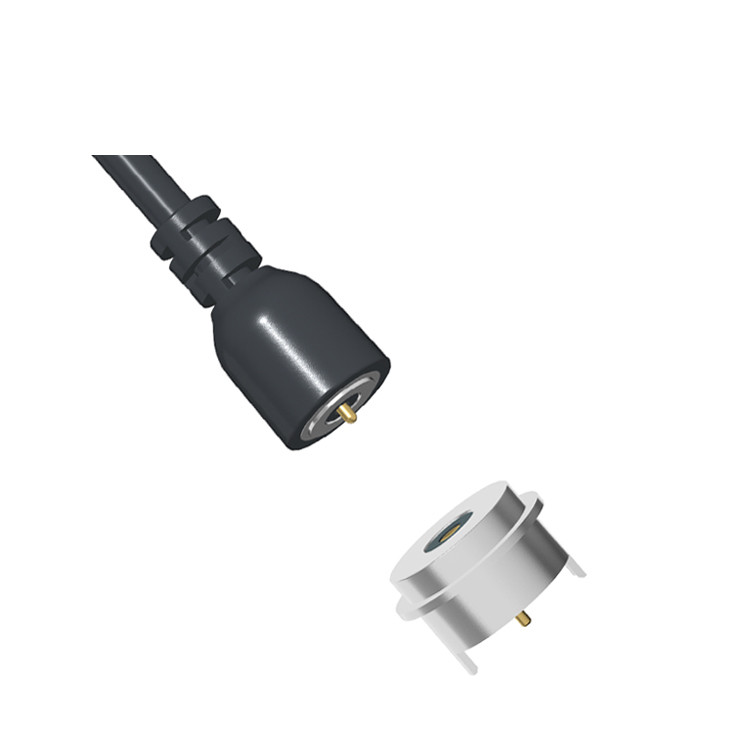

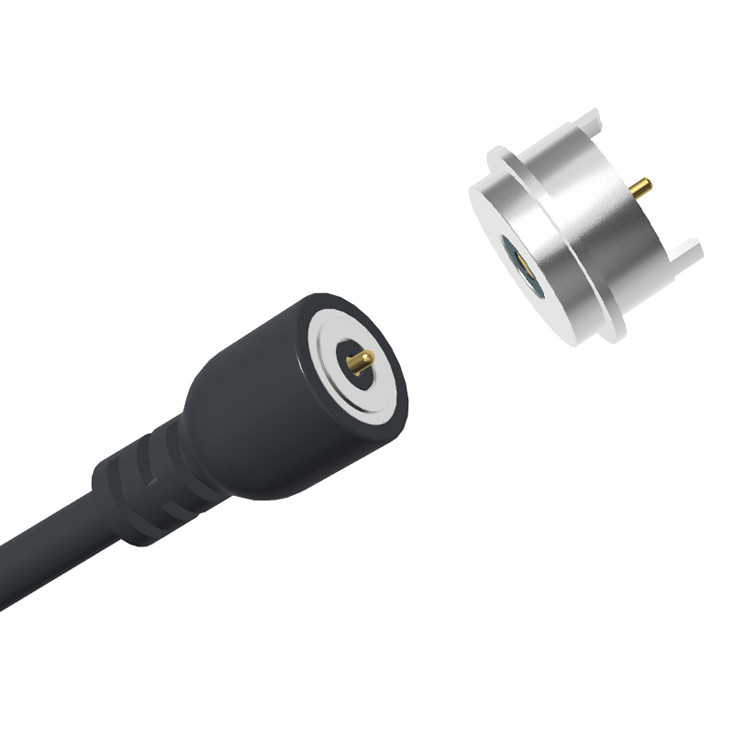

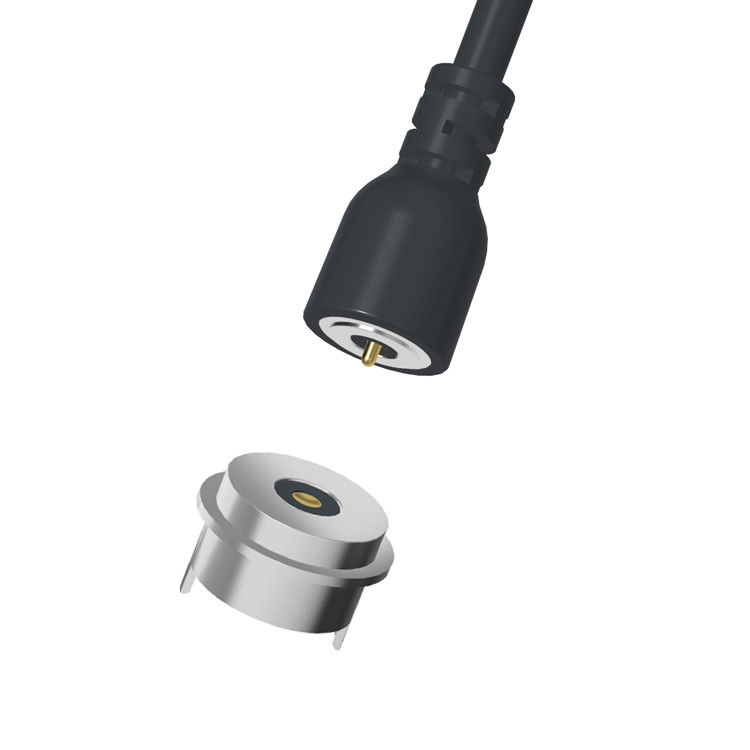

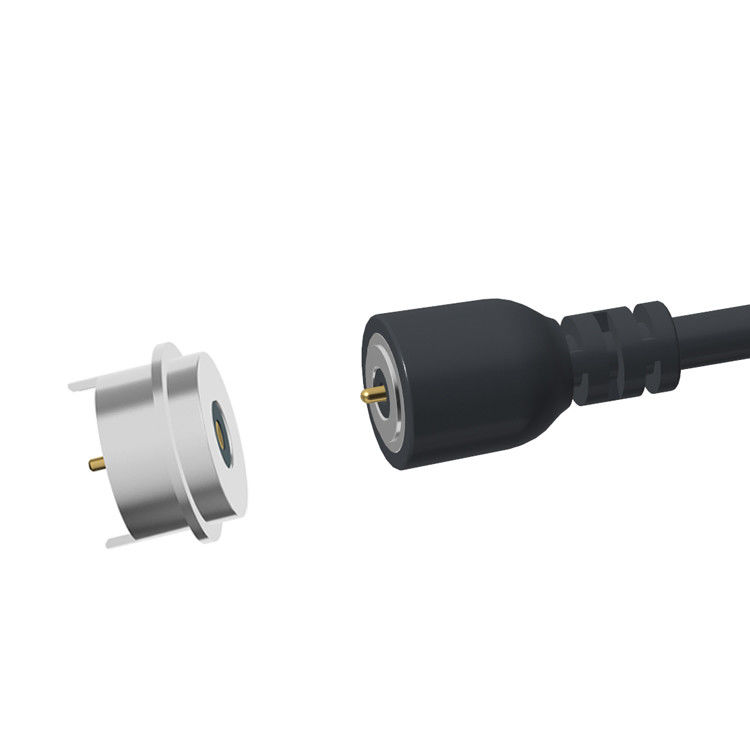

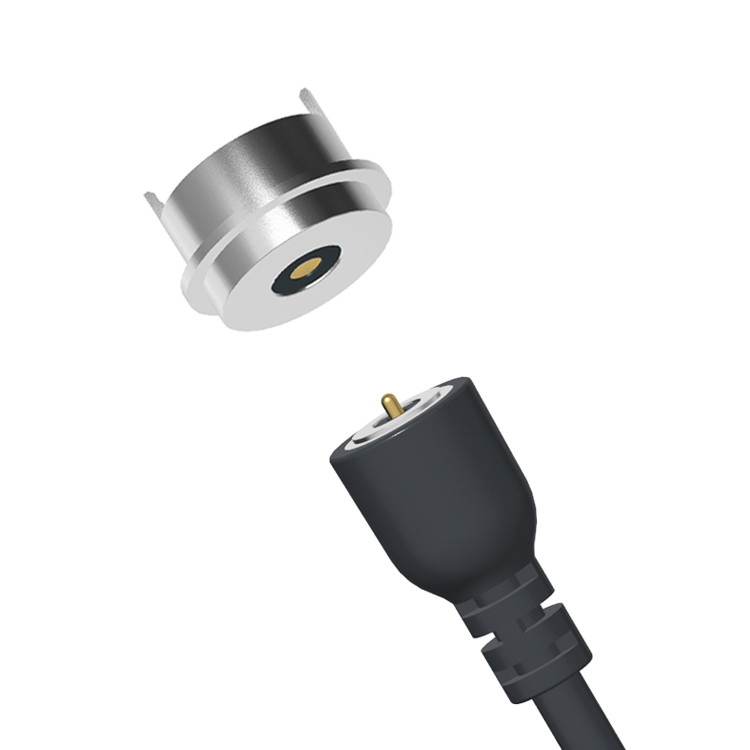

Conector de fios magnéticos circulares 3A 12V Conector magnético de dados

φ8,0 mm conector de cabo de alimentação de pin de pogo circular, cabo magnético, conector USB.

MAteriais:

Pogo Pin: latão, plunger e barril de revestimento 5U" Min Au mais 60~100U" Ni min

Partes giratórias:SUS316F Revestimento Au0.125um

Molas:SUS 304Au;

Casa: preto HTN+30%UL94 V-0 preto, capaz de suportar altas temperaturas

Concha metálica: SUS303 Revestimento de Ni
Imã: N52 NdFeB Revestimento Ni Cu Ni

Eletricidade:

Moagem interna: PE Transparente

Superformagem: PVC preto

Fios:OD3.5 2C 22AWG PVC preto

Cable Tie:Cable Tie elíptico em PVC preto

Conexão USB: Conexão USB macho

Mecânico:

- Força de contacto: 80g±20g a 1,1 mm de estaca de trabalho

- Teste de vida:10,000ciclo

- Teste de força de adsorção:A adsorção de acoplagem feminina é de 400 g ± 20%

Eletrodomésticos:

- Voltagem nominal: DC12V; Voltagem nominal: 3AMax.

- Resistência de contato do alfinete de mola: 50milliohm Max.

Performance ambiental:

-Temperatura de operação: -25°C a +80°C

- SaltSpray: 24 horas.

Parâmetro dos conectores magnéticos circulares 2Pin masculino/feminino:

Desenho técnico do conector de cabo circular 2Pin

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Tolerância de configuração: ± 0,05 mm

Decomponha a visão do conector magnético feminino

Conector de cabo magnético circular 2Pin

Vista da embalagem:

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação dos produtos:

1. Eletrónica de Consumo

Pads de carregamento sem fio (Qi-compatível, conectores MagSafe-like).

.TWS Earbuds & Smartwatches (caixas de carregamento com portas magnéticas à prova d'água).

. Gadgets modulares (periféricos para telefones, câmaras).

Vantagens:
✔ Impermeabilizado (IP68) ️ Seguro para dispositivos portáteis expostos ao suor/chuva.
✔ Conveniência ️ Atração com uma mão; não há que mexer com os cabos.
✔ Anti-Yanke ️ Desliga-se com segurança se tropeçar.

2Dispositivos médicos e de saúde

Equipamento médico portátil (monitores de ECG, scanners portáteis).

- Instalação de dispositivos de carregamento (audiófonos, neurostimuladores).

Ferramentas esterilizáveis (conectores cirúrgicos com classificação IP68)

Vantagens:
✔ Higiênico ️ Sem pinos expostos; fácil de limpar.
✔ Segurança contra falhas Evita desconexão acidental durante os procedimentos.
✔ Projeto selado ️ Resistente a desinfetantes/líquidos.

3Indústria e Robótica

.AGV (Veículos Automatizados Guiados)

.Robótica modular

.Ambientes agressivos ️ Equipamento de mineração, petróleo e gás.

Vantagens:
✔ Corrente elevada (10A+ por pin) ️ Alimenta motores/sensores.
✔ Resistente às vibrações
✔ À prova de pó/água (IP67/IP69K)

4. Automóveis e veículos elétricos

.EV Charging ️ Entrada de carga magnética (compatível com a norma SAE J1772).

.Acessórios do veículo ¢ Conexões de alimentação da câmara de bordo/sensor.

.Veículos autónomos conexões de módulos LIDAR/GPU.

Vantagens:
✔ Sem faíscas ️ Mais seguro do que ligar/desligar cabos de alta tensão.
✔ Auto-alinhamento ️ Fácil para os condutores se ligarem em espaços apertados.
✔ Resistente à corrosão ️ Alfinetes dourados para uso ao ar livre.

5. Drones e Aeroespacial

. Troca de bateria de drones

.Testes de aviónica “Interfaces modulares de dados/potência.

Vantagens:
✔ Ligeiro ️ Casas de alumínio reduzem o peso.
✔ Capacidade de vida útil de mais de 50 mil pares para trocas frequentes.

6Militar e Defesa

.Equipamento de campo ∆ Conectores robustos de comunicações/alimentação.

. Dispositivos submarinos ¢ Carregamento de drones.

Vantagens:
✔ Proteção contra EMI ️ Casas metálicas bloqueiam interferências.
✔ Resistente à água salgada ️ Opções de titânio/316L inoxidável
