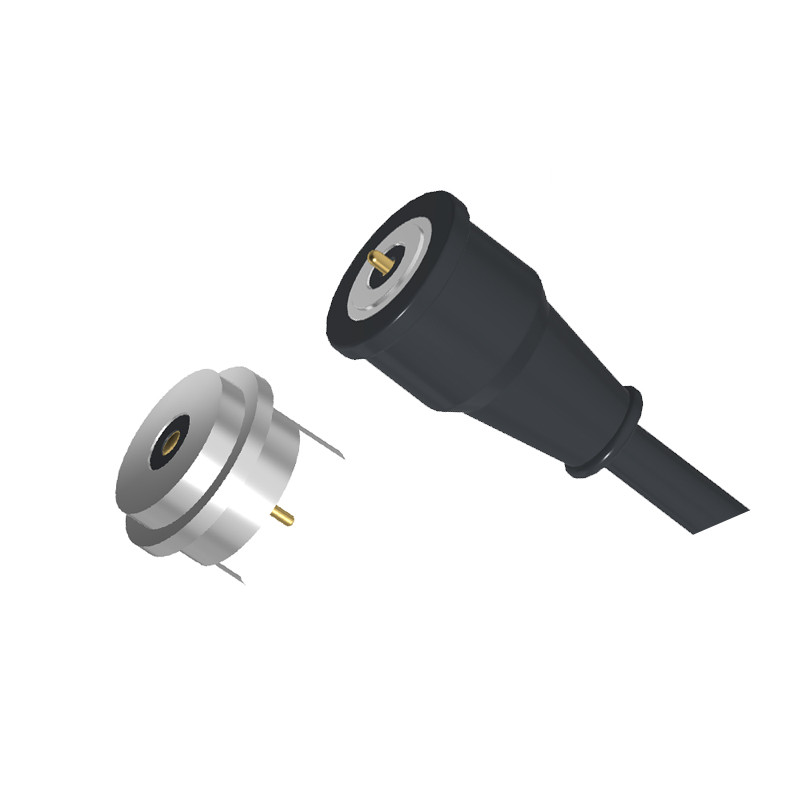

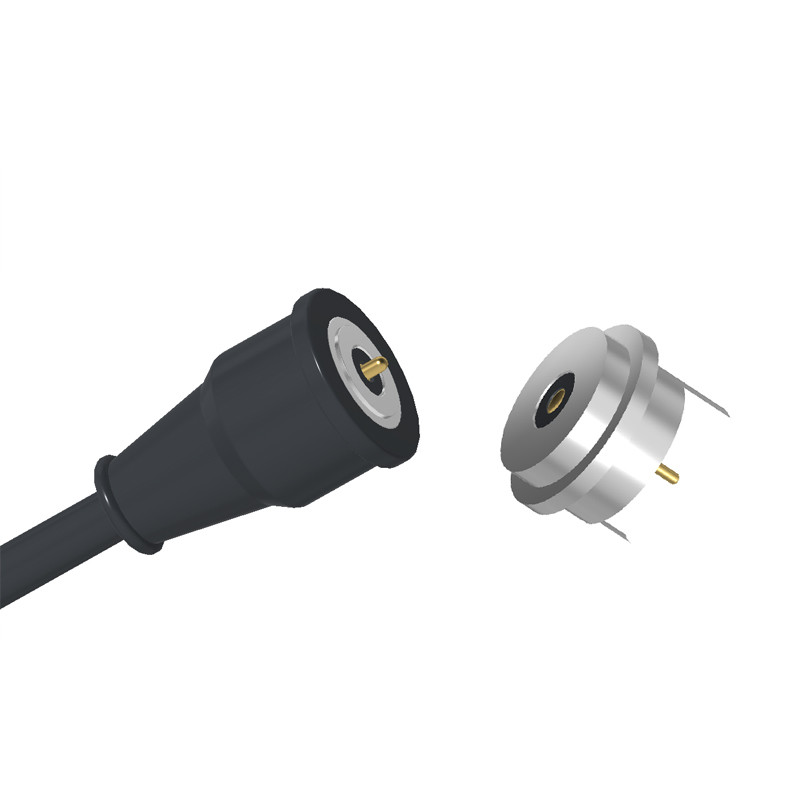

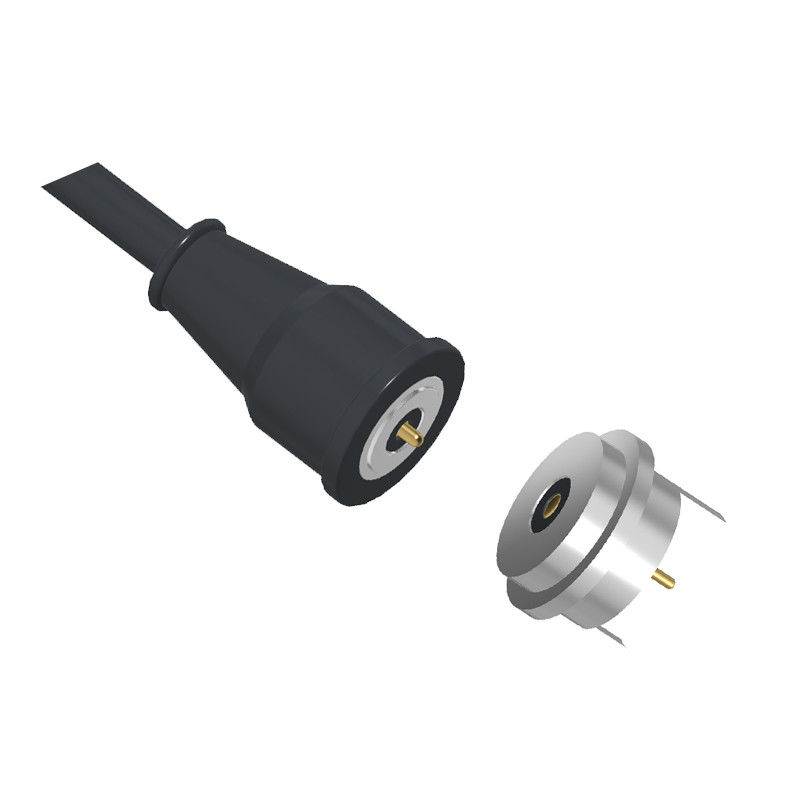

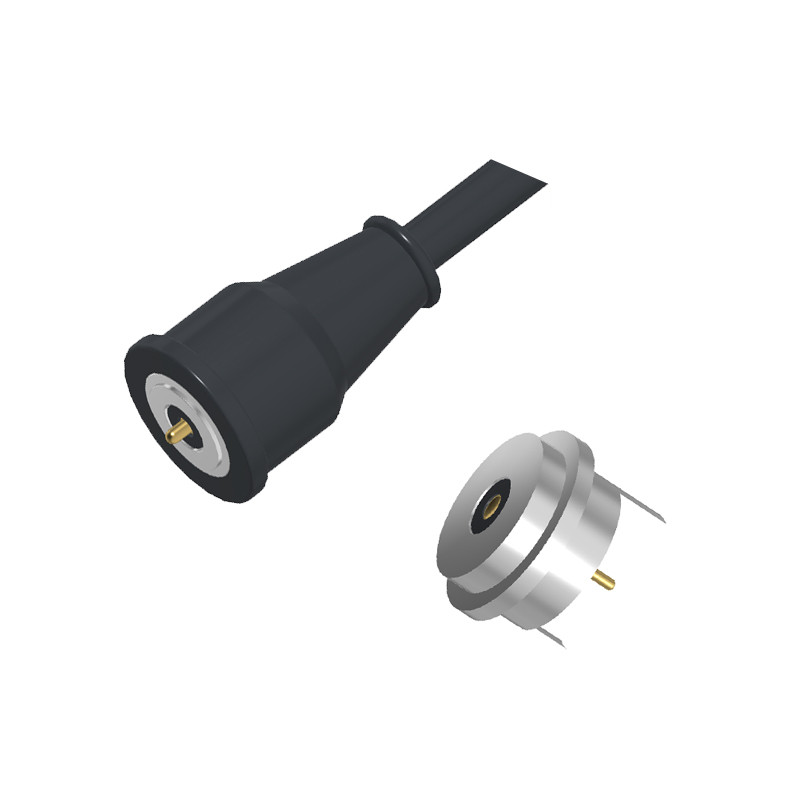

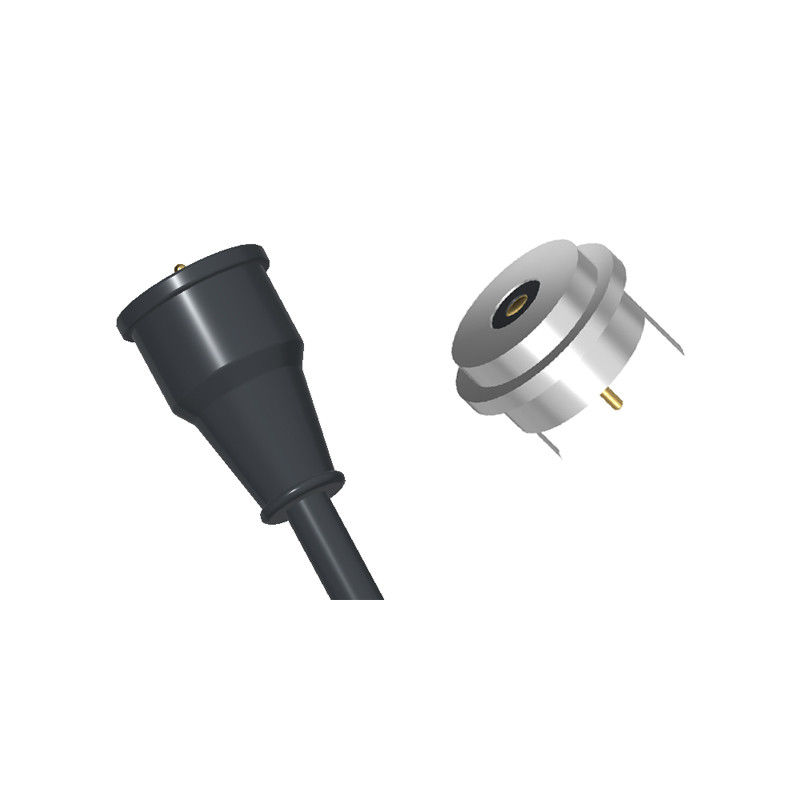

Conector de cabo de carregamento magnético circular de 2 pinos masculino e feminino para uso inteligente.
Um conector de cabo magnético redondo é um tipo de conector de carregamento ou transferência de dados que usa um mecanismo magnético para ligar com segurança a um dispositivo.
O material e o revestimento estão em conformidade com as normas ROHS e REACH.
Para assegurar a vida útil da máquina de contacto,NUNCA comprima a pinça de pára-brisas acima do curso de trabalho definido no desenho, o que pode danificar a mola interna.
Mecânico:
- Força de contacto: 80g±20g a 1,1 mm de estaca de trabalho
- Teste de vida:10,000ciclo
- Teste de força de adsorção:A adsorção de acoplagem feminina é de 400 g ± 20%
Eletrodomésticos:
- Voltagem nominal: DC12V; Voltagem nominal: 3AMax.
- Resistência de contato do alfinete: 50milliohm Max.
Performance ambiental:
-Temperatura de operação: -25°C a +80°C
SaltSpray: 24 horas
USB2.0: USB/AM Tipo integrado (com protecção contra sobrecarga e curto-circuito de 12V 3A)
Material do molde interno: PE
Sobre moldagem:PVC preto
Cable Tie:PVC brancoCable Tie elíptico de metal branco
Fios: OD3.5 2C 22AWG PVC branco
Eletricidade:
Parâmetro dos conectores magnéticos circulares 2Pin masculino/feminino:
|
Nome
|
Conector de cabo magnético
|
|
Tipo
|
Homem/mulher
|
|
Pinhas
|
2 pin.
|
|
Fio
|
PVC
|
|
Comprimento do cabo
|
1500 mm
|
|
Cores
|
Negro
|
|
Pogo pin/Turningparts
|
Revestimento de latão Au 0,125um
|
|
Magnético
|
N52 NdFeB Revestimento Ni 15-20um
|
|
MetallicShell
|
Brass C3602 Revestimento Ni
|
|
Habitação
|
Preto HTN UL94V-0
|
|
Força da mola
|
80 g±20G, a uma.1Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
10000 ciclos Min..
|
|
Corrente
|
3Amax
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
-25°C a +80°C
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector de cabo circular 2Pin
Desenho técnico do conector magnético feminino circular 2Pin
Decomponha a visão do conector magnético feminino
Conector de cabo magnético circular 2Pin
Vista da embalagem:
Vantagens do conector magnético:
● Humanizar a concepção da experiência de ligação de adsorção automática;
●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;
●Duração de vida: até 100 000-200 000 ciclos;
●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);
● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;
● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;
●Construção de estruturas anti-circuito curto e à prova de erros do produto;
●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
Por que a UPE deve ser o seu parceiro?
●Serviço de personalização profissional
●Capacidade de produção rápida de amostras
●Sistemas rigorosos de controlo da qualidade
●Processamento com componentes importados
●Equipamento de ensaio de alta precisão
●Procedimentos razoáveis de controlo dos custos
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
