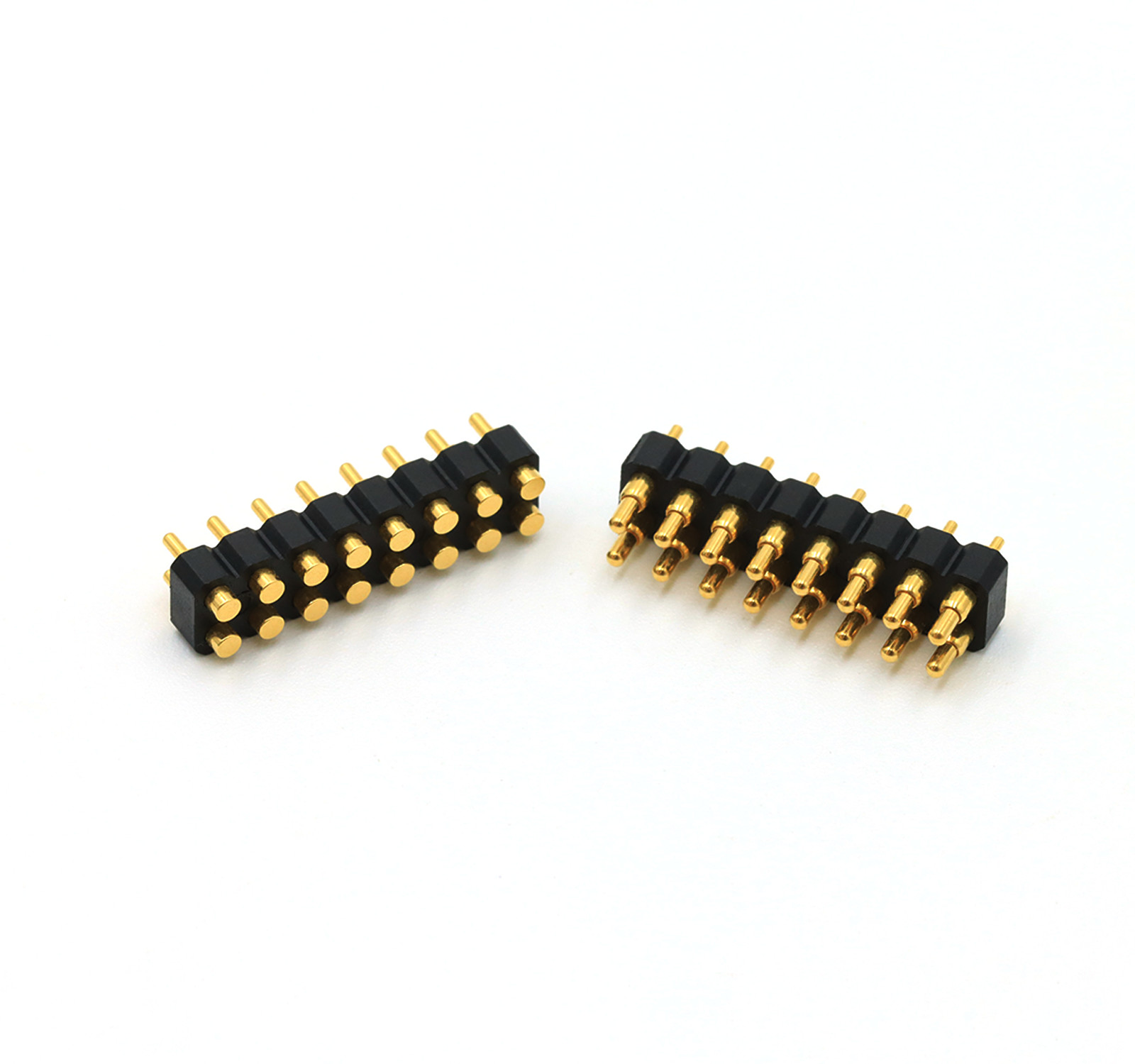

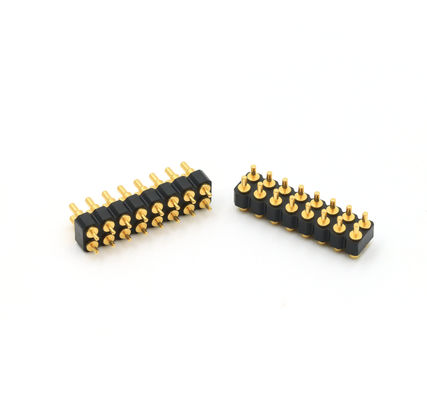

Dupla fila de 2,54mm de passo 16pin macho feminino DIP conector de pin de primavera pogo.
A Union Precision Electronic Co.,Ltd (UPE) está empenhada em Pogo Pin de ponta, conectores Pogo Pin, conector magnético e na concepção, desenvolvimento,produção e venda de produtos auxiliares como empresa de alta tecnologia.
Temos vindo a aderir à inovação tecnológica contínua e produtos de alta qualidade como o núcleo do desenvolvimento da empresa, um profissional e experiente técnicoUma equipe de experiência na indústria de conectores relevante. A UPE tem muitos anos de experiência profissional no desenvolvimento e fabrico de produtos. A UPE garante a qualidade do produto durante o projeto do produto,desenvolvimento e fabricoAo mesmo tempo, pode também fornecer aos clientes apoio técnico, como desenvolvimento sincrono.
Especificações técnicas do conector Pogo Pin
Materiais:
..Plunger: C6801 livre de chumbo, placando 01~99u"Au mais 60~100u"Ni.
Barril: livre de chumbo, C6801, Placado 01~99u "Au sobre 60~100u" Ni.
.. Primavera: SUS 304.
..Casa:Bkack HTN+30GF UL94 V-0.
Mecânico:
Força da mola: 80g±20g, a 1.0 curso de trabalho.1.2mm.
...vida mecânica: 10.000 ciclos min.
Eletrodomésticos:
Corrente nominal e tensão: DC 12V, 3A Max.
Resistência de contacto: 50mΩ max, à altura de trabalho.
Tolerâncias ativadas:
... comprimentos: ± 0,15 mm.
Diâmetros: ± 0,05 mm.
Ângulos: ± 2°.
Desempenho ambiental:
Temperatura de operação: -40°C+130°C dentro de 24 horas.
Resistência à venda: 260°C ± 5°C 20s ± 2s
Produto compatível com a ROHS ou REACH.
Teste de sal: 48 horas.
Composição do conector Pogo Pin
2Lista de parâmetros dos conectores de pinos pogo com passo de.54 mm:
|
Nome
|
Conector Pogo Pin
|
|
Gênero
|
Homem/mulher
|
|
Número de pin
|
16Pinhas
|
|
Isolador
|
Bkack HTN+30GF UL94 V-0.
|
|
Pulsão
|
C6801 sem chumbo
|
|
Barril
|
C6801 sem chumbo
|
|
Primavera
|
Tratamento de superfície SUS
|
|
Altura do plástico
|
2.5 mm
|
|
Força da mola
|
80 g+/-20 g a um curso de trabalho de 1,0 mm
|
|
A cegonha
|
1.2 mm
|
|
Teste de vida
|
100,000 ciclos
|
|
Corrente nominal
|
3A Max.
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 milliohm no máximo
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|

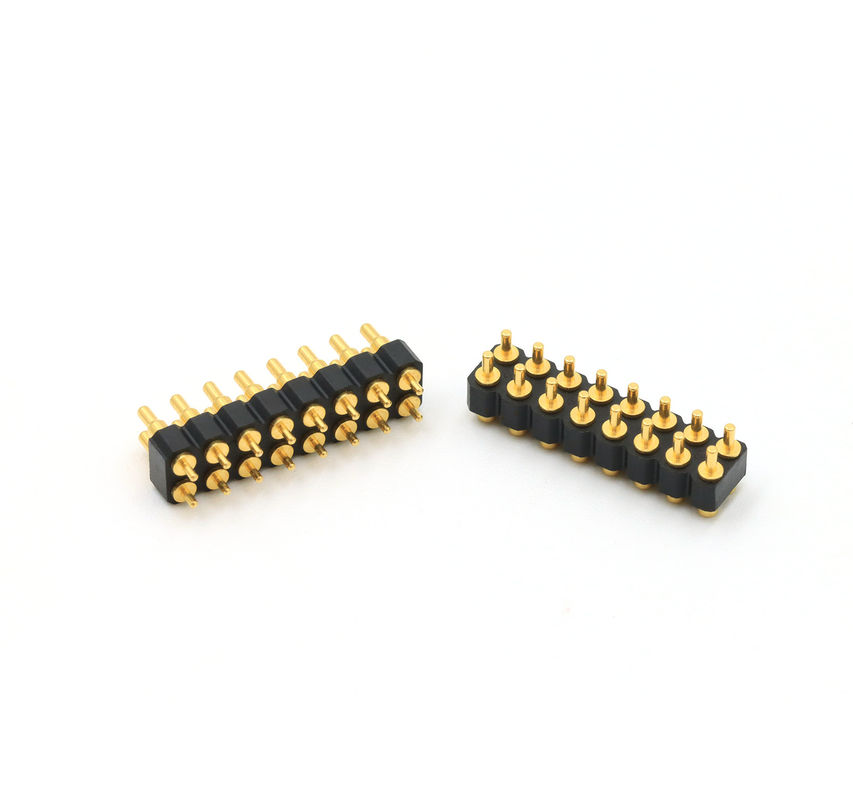

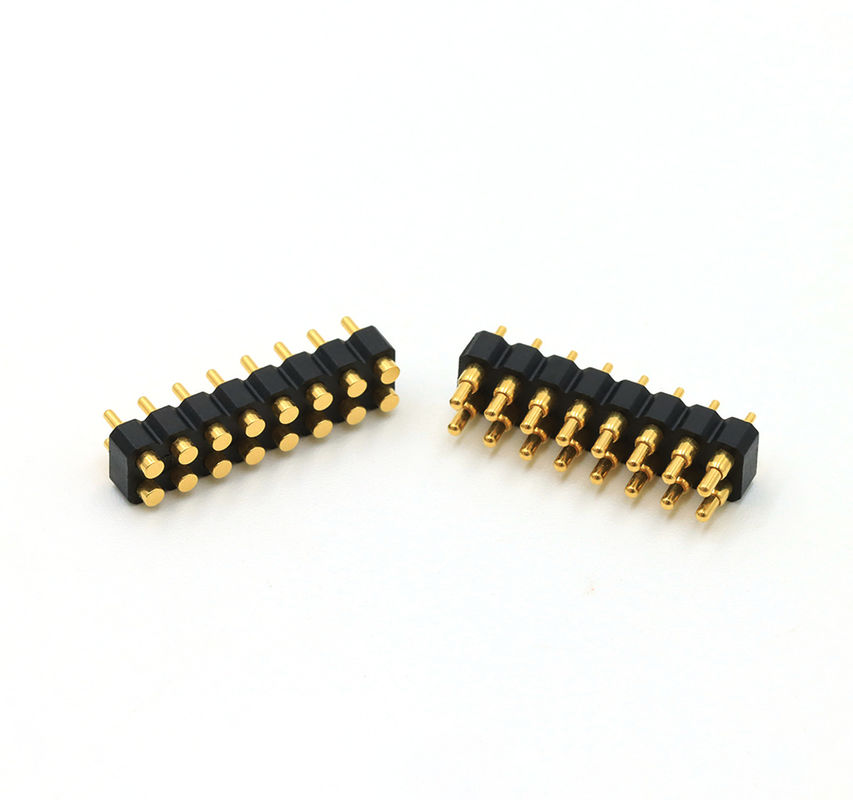

Dupla fileira de 2,5 mm DIP Homem Pogo Pin CoNessector:

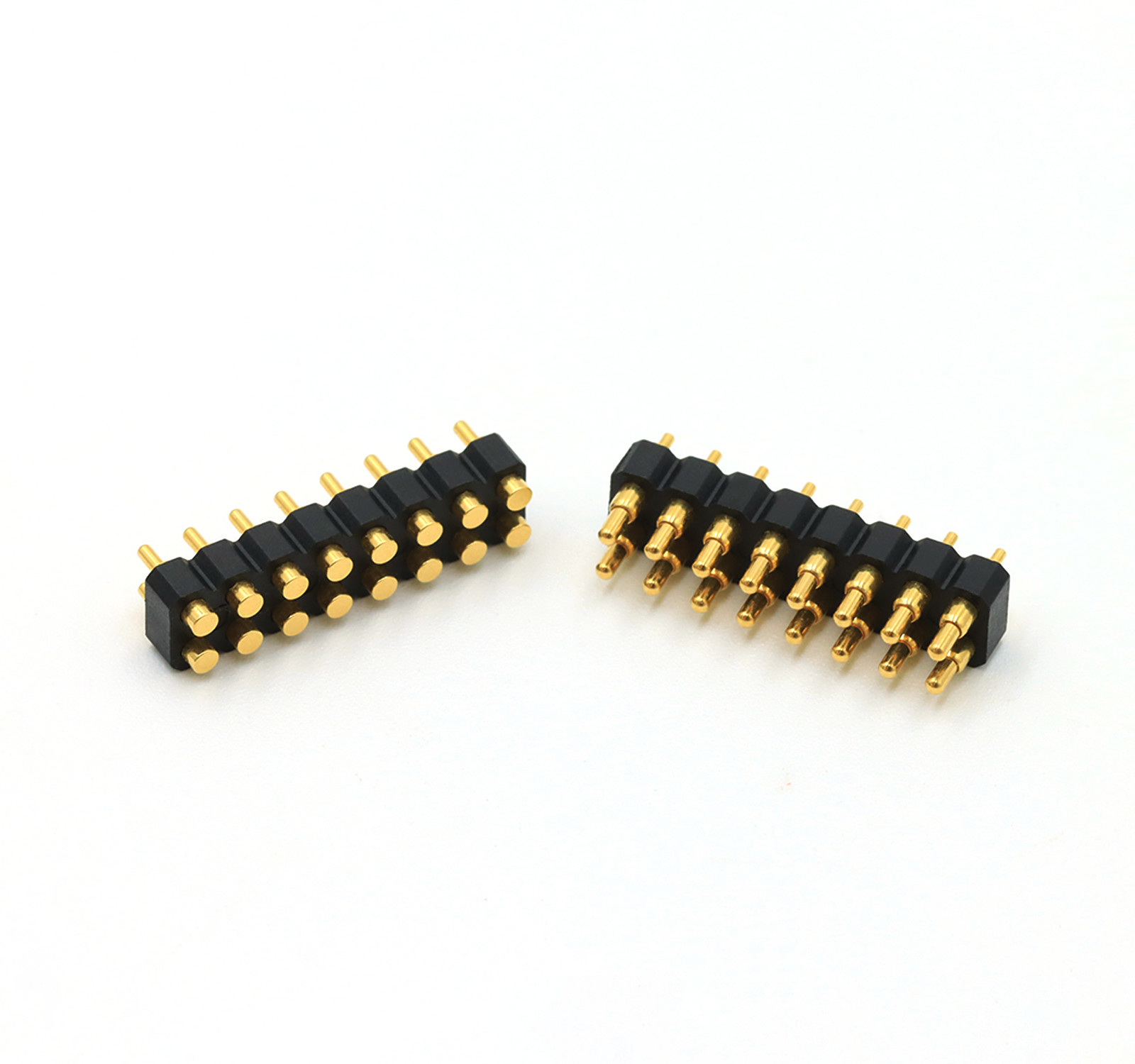

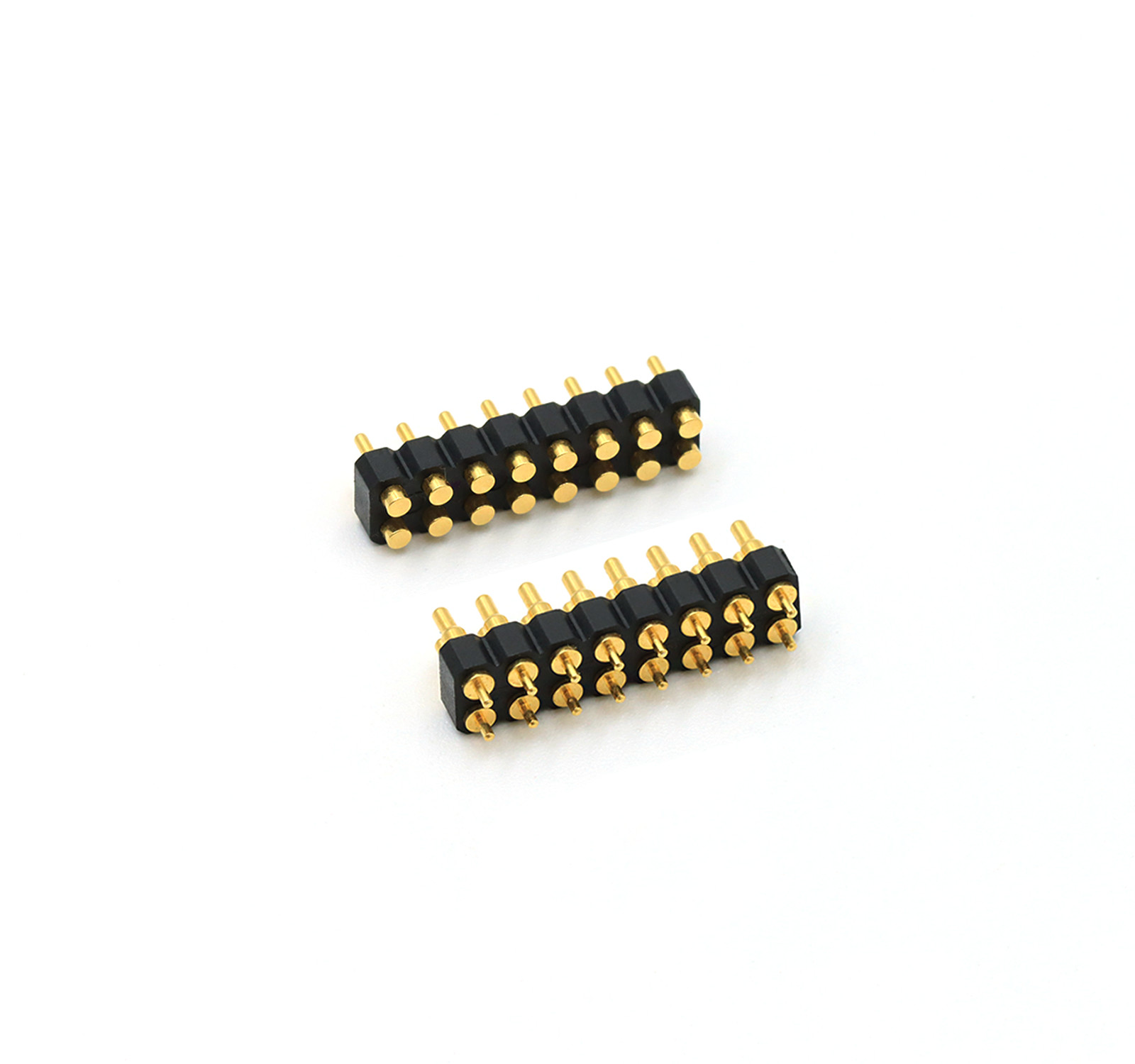

Conector feminino DIP de 2,5 mm em dupla fileira:
Conector Pogo Pin Padrão de 2,54 mm para referência do cliente:
Área de aplicação:
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.A UPE desenvolveu um conector padrão de pinos Pogo 2pin-40pin masculino e feminino de 2.0mm e 2.54mm de passo com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Como colocar a ordem do conector de cabo magnético
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
Transporte marítimo:
