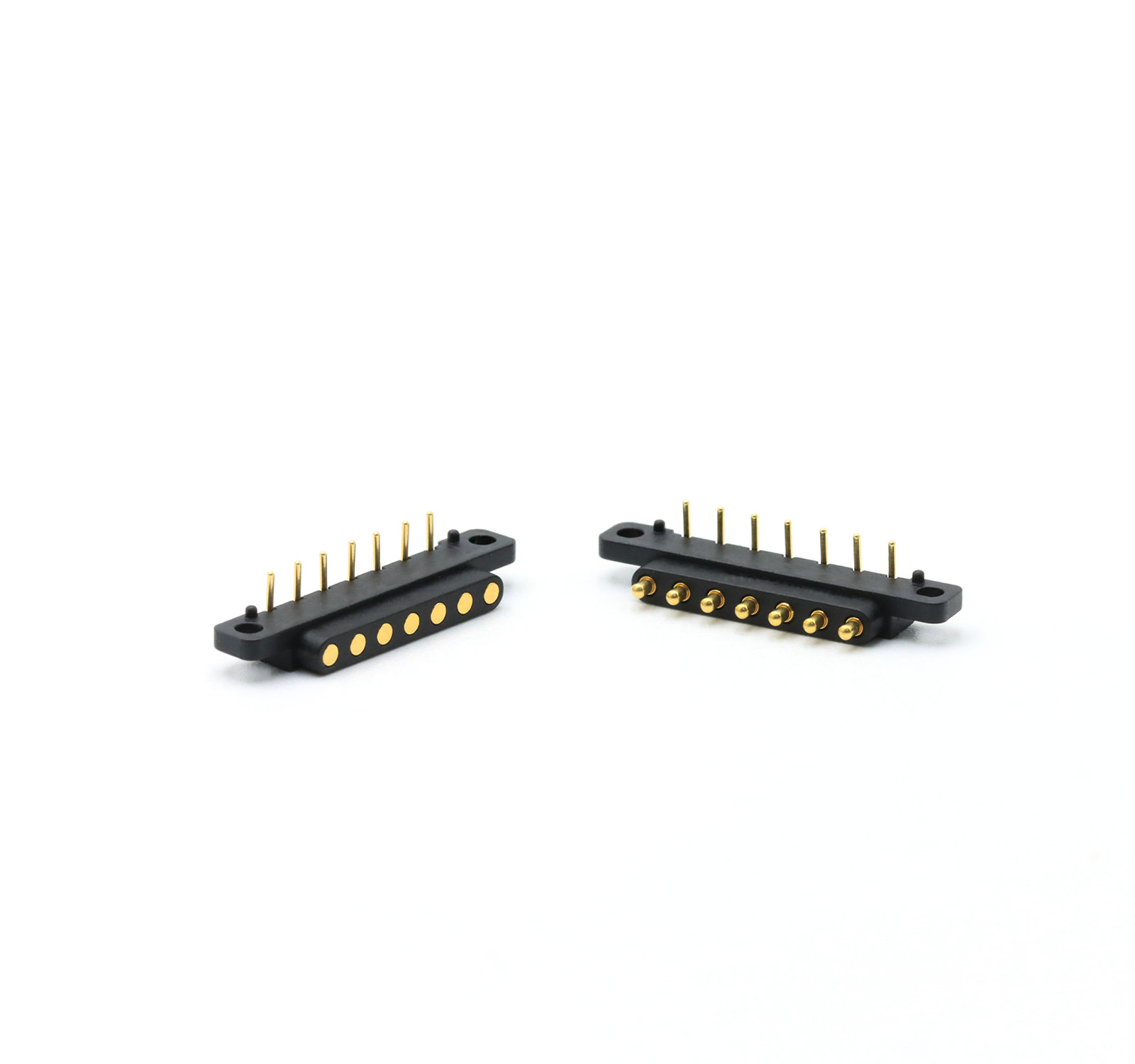

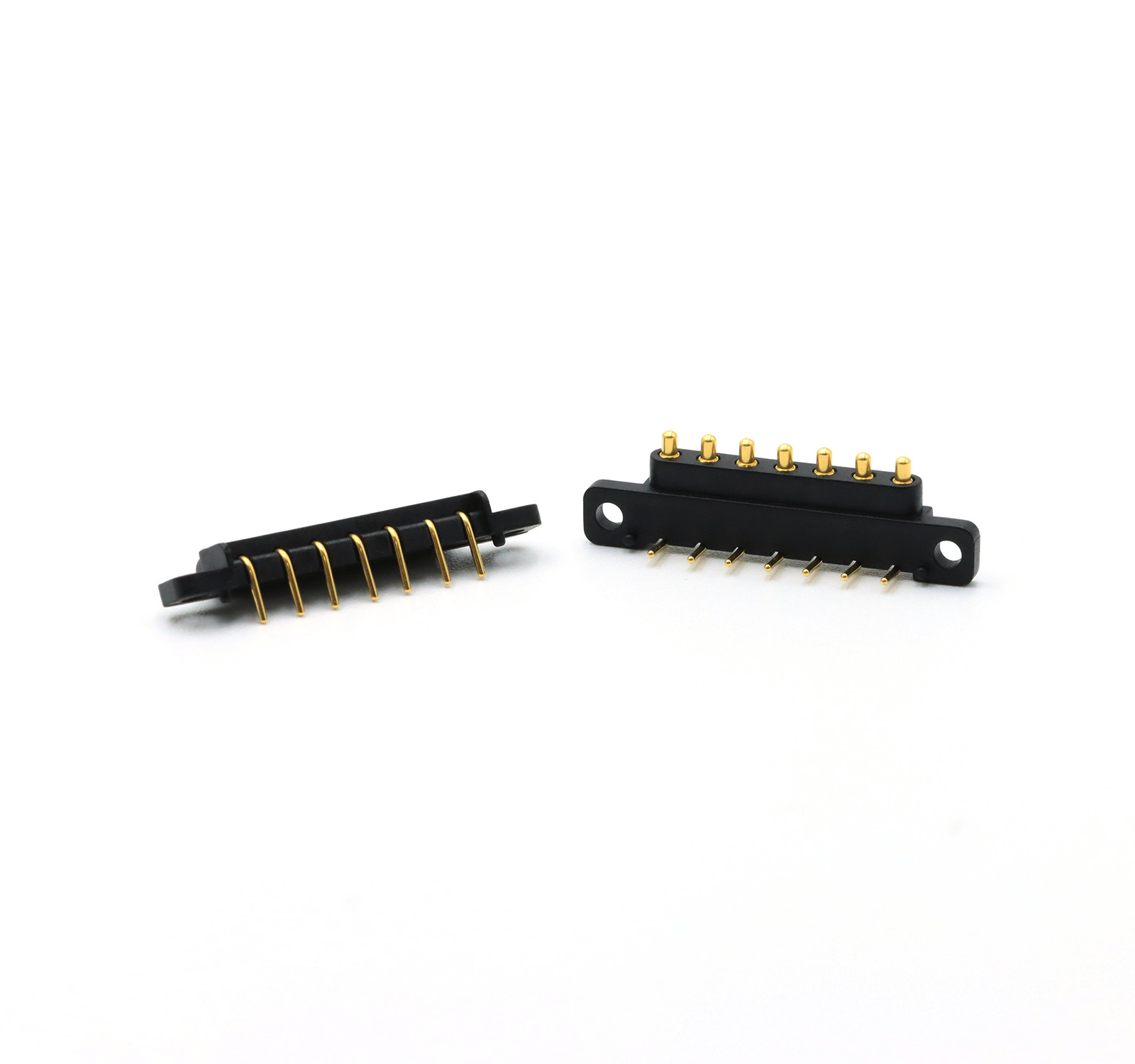

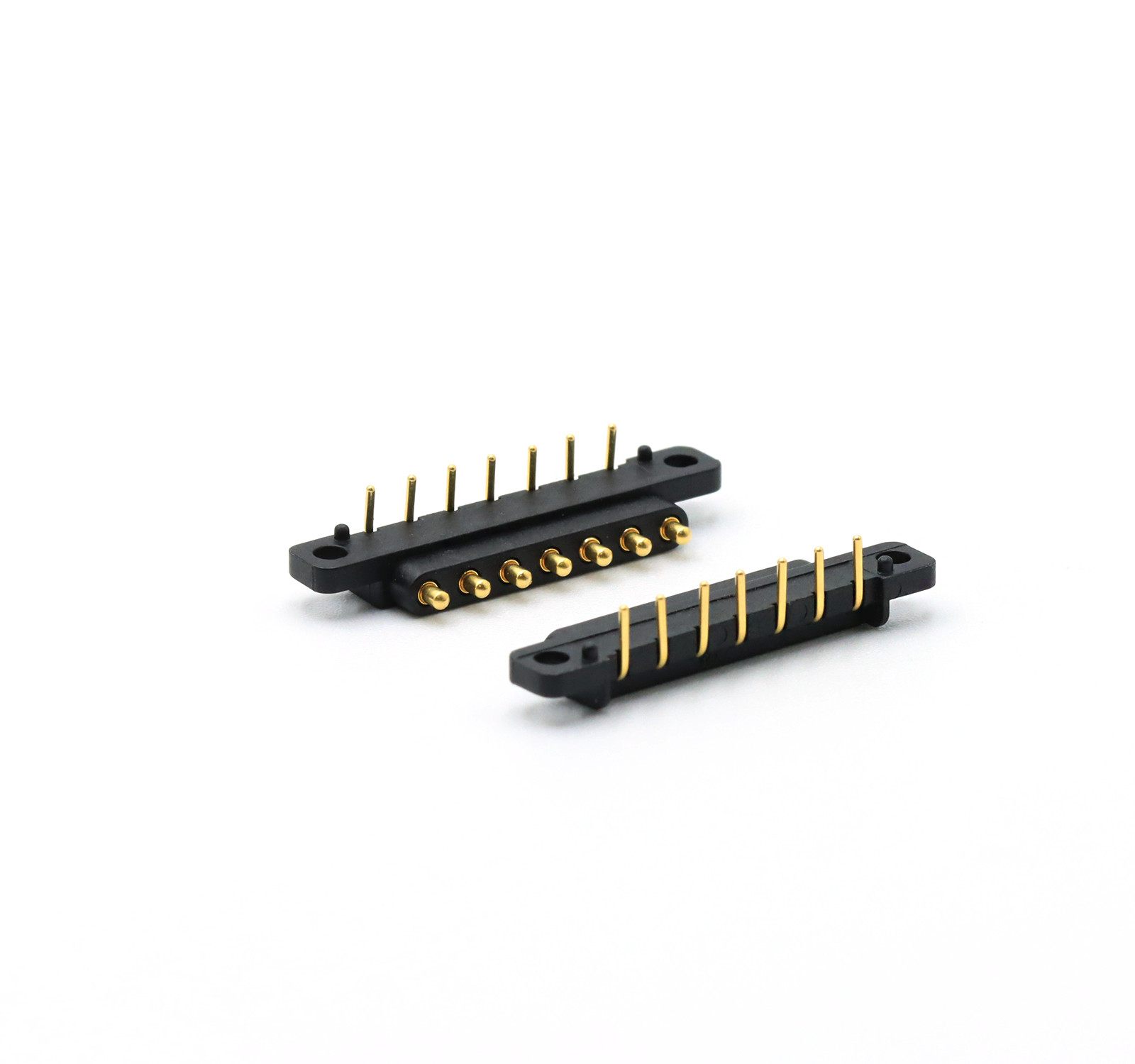

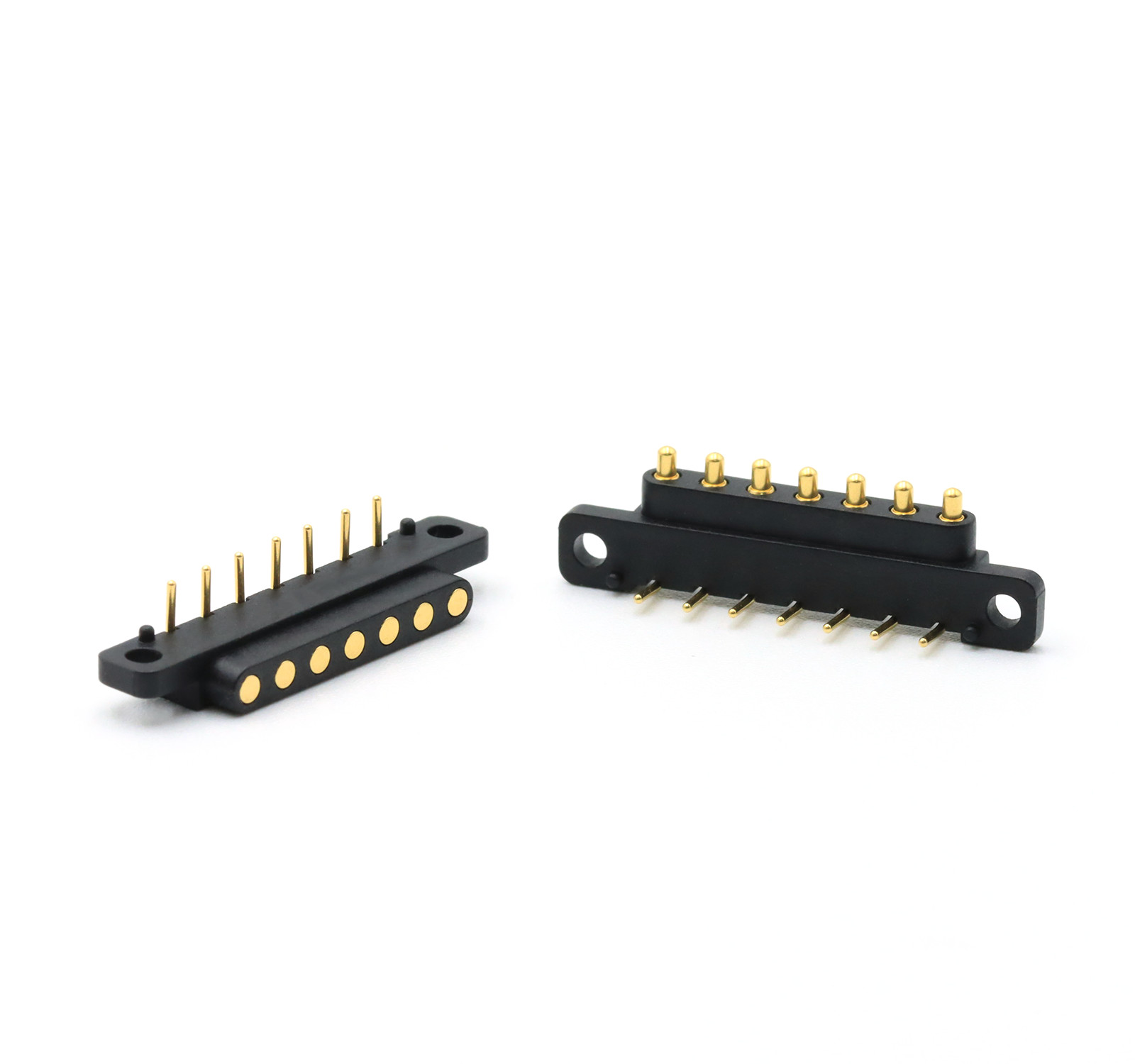

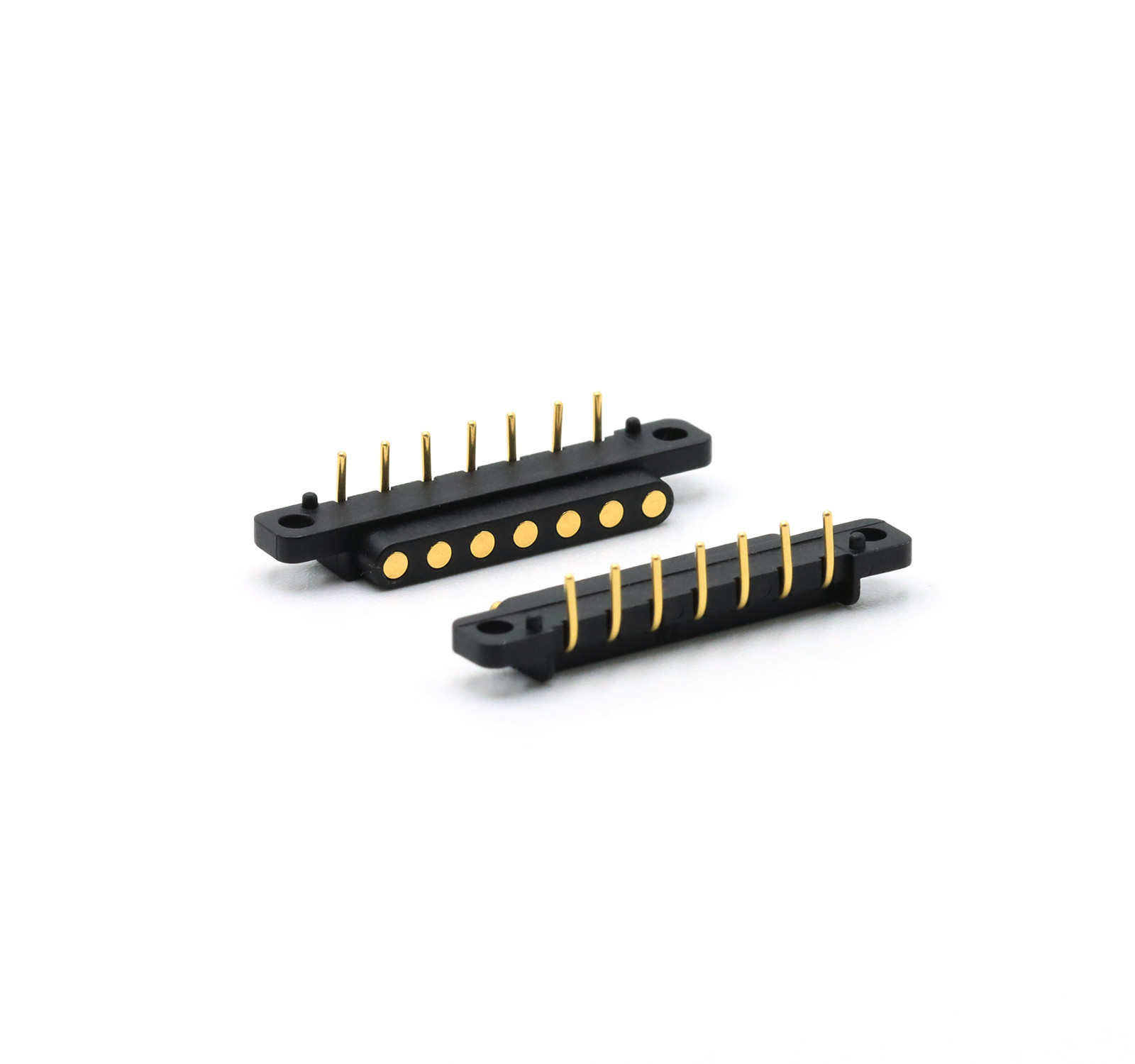

3A HTN ângulo direito 7P Pogo Pin conectores carregados de mola para equipamento de carregamento.
A Union Precision Electronic Limited (UPE) é um fabricante líder especializado em conectores de alta qualidade, incluindo conectores POGO PIN e caixa de conectores POGO PIN.Como um dos fornecedores de conectores de mola mais competitivos da China, fornecemos soluções de engenharia de precisão para aplicações eletrônicas exigentes.
Pins de Pogo com molas¢ Contatos fiáveis e de baixa resistência para conexões eléctricas seguras.
Conectores Pogo Pin com caixa- Desenhos personalizáveis para várias interfaces de acoplamento e PCB.
Tecnologia de contacto de molas¢ Projetado para durabilidade, vida útil de ciclo elevado e desempenho consistente.
Os nossos conectores são confiáveis porClientes de classe mundialEm todas as indústrias, incluindo:
✔Eletrônicos de consumo️ Smartphones, smartwatches, tablets, laptops, dispositivos GPS
✔Usável e médico¢ Aparelhos auditivos, dispositivos de monitorização da saúde
✔IoT e Equipamentos Industriais- Carregamento sem fios, dispositivos de ensaio, módulos automotivos
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Nota:
|
Nome do produto
|
Conector Pogo Pin
|
|
Pinhas
|
7Pin
|
|
Tipo
|
Ângulo reto
|
|
Materiais
|
C6801 livre de chumbo, C3602 de latão, SUS304, HTN preto
|
| Acaba. |
Au-plating, Ni-plating
|
|
Força da mola
|
80 g+/-20 g na cegonha de trabalho
|
|
Torque de funcionamento
|
1.2 mm
|
|
A cegonha
|
1.4 mm
|
|
Voltagem
|
12 V
|
|
Corrente
|
3.0A Max.
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Teste de salinagem
|
48 horas
|
|
Pacote
|
Saco de PE por dentro, cartão por fora ou de acordo com as necessidades dos nossos clientes
|
Desenho do conector do Pogo Pin masculino SiZe:
Fêmea Pogo Pin Conector Desenho SiZe:
Desempenho do parâmetro do conector Pogo Pin
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.UPE desenvolvido 2.0,2.54mm passo padrão macho e fêmea 2pin-40pin Pogo pin conector com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
Como colocar o pedido de conector de pin pogo
Envia-nos desenho ou amostra
* Realizamos a avaliação do projecto
* Nós fazemos a amostra e enviamos para você
* Você acha que a amostra é boa, então faça um pedido e pague-nos 30% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para a empresa de correio
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
