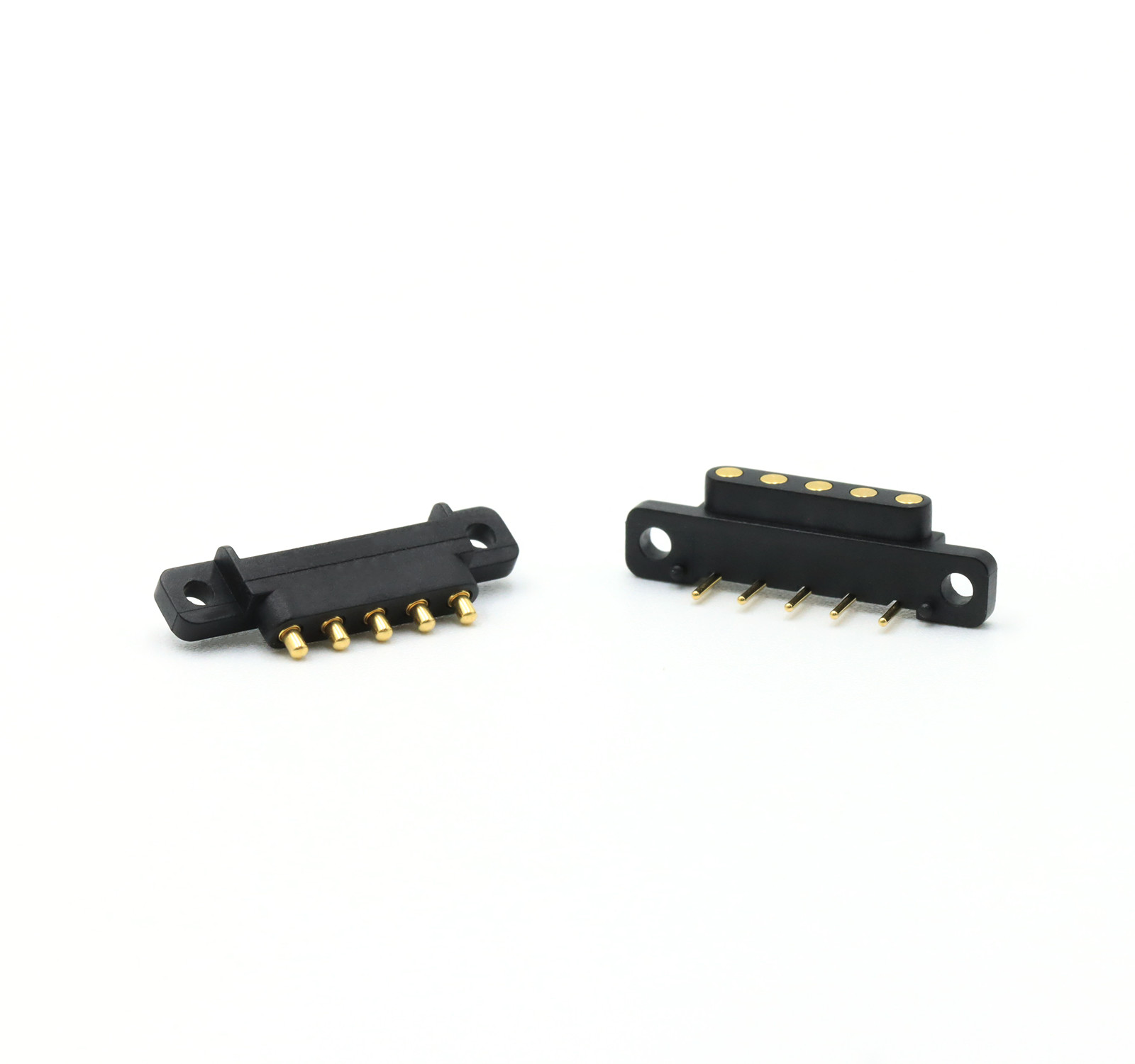

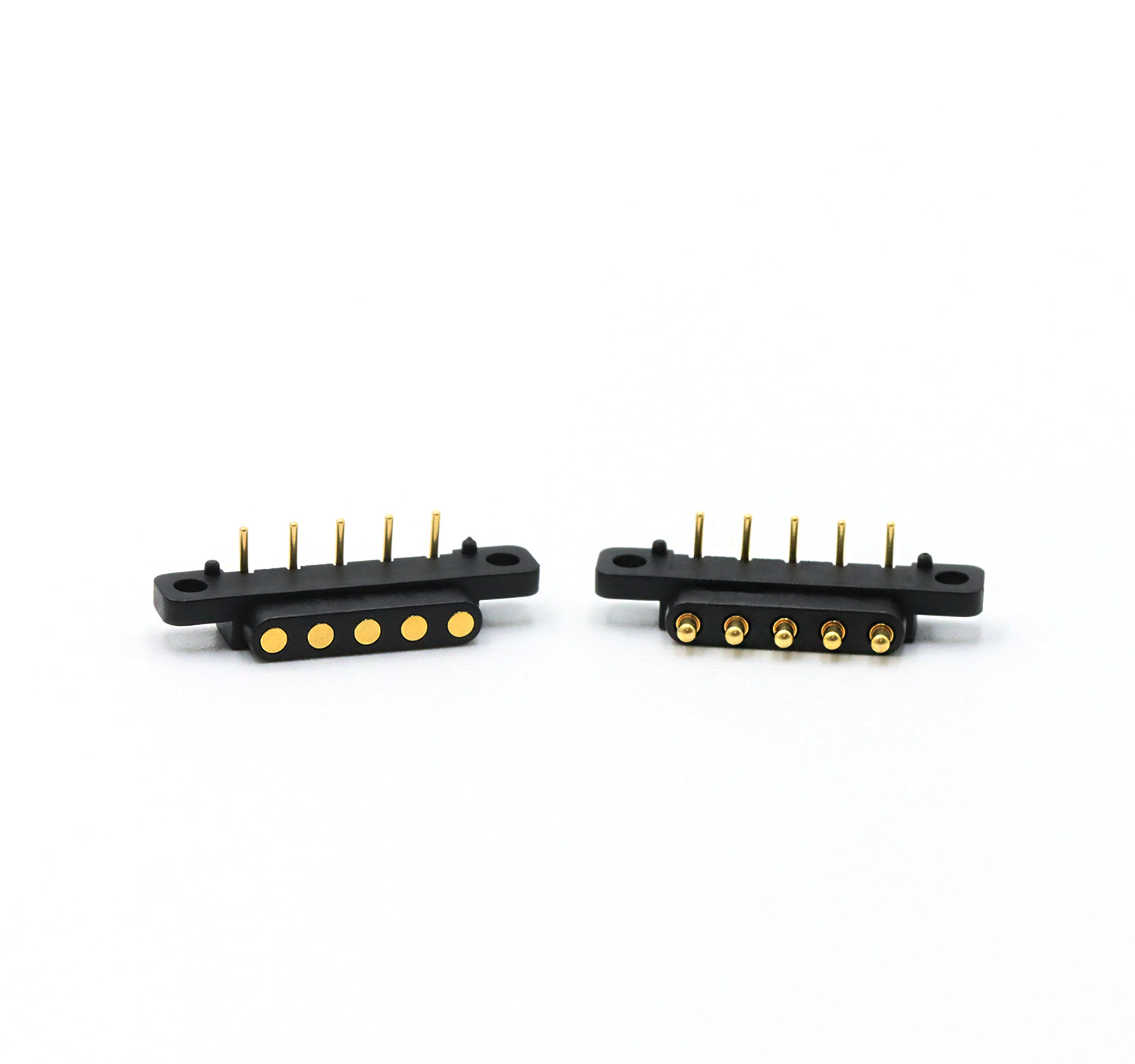

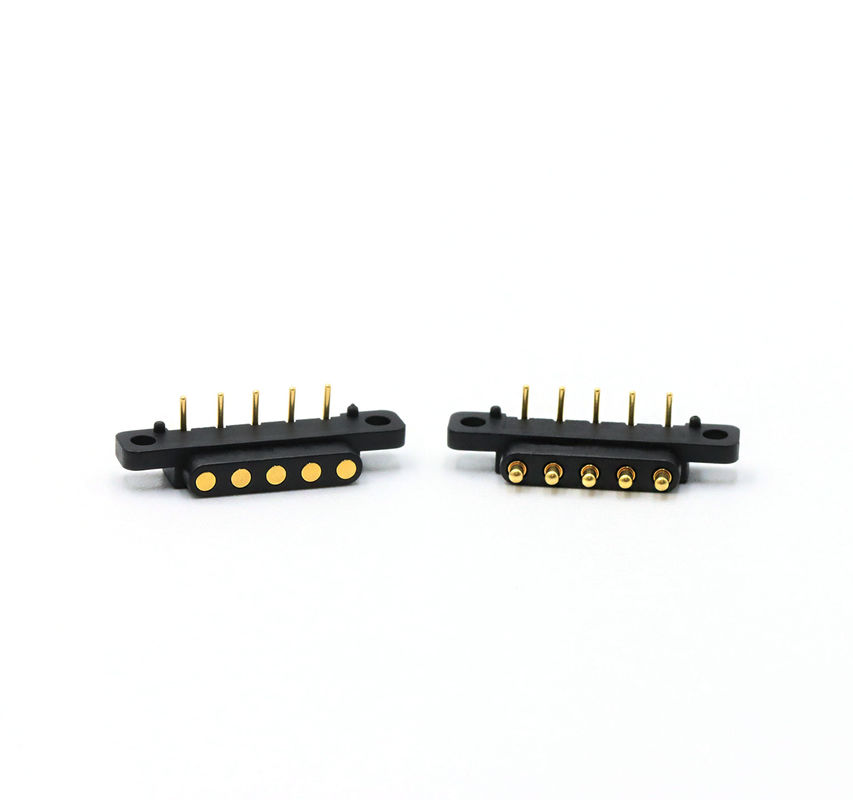

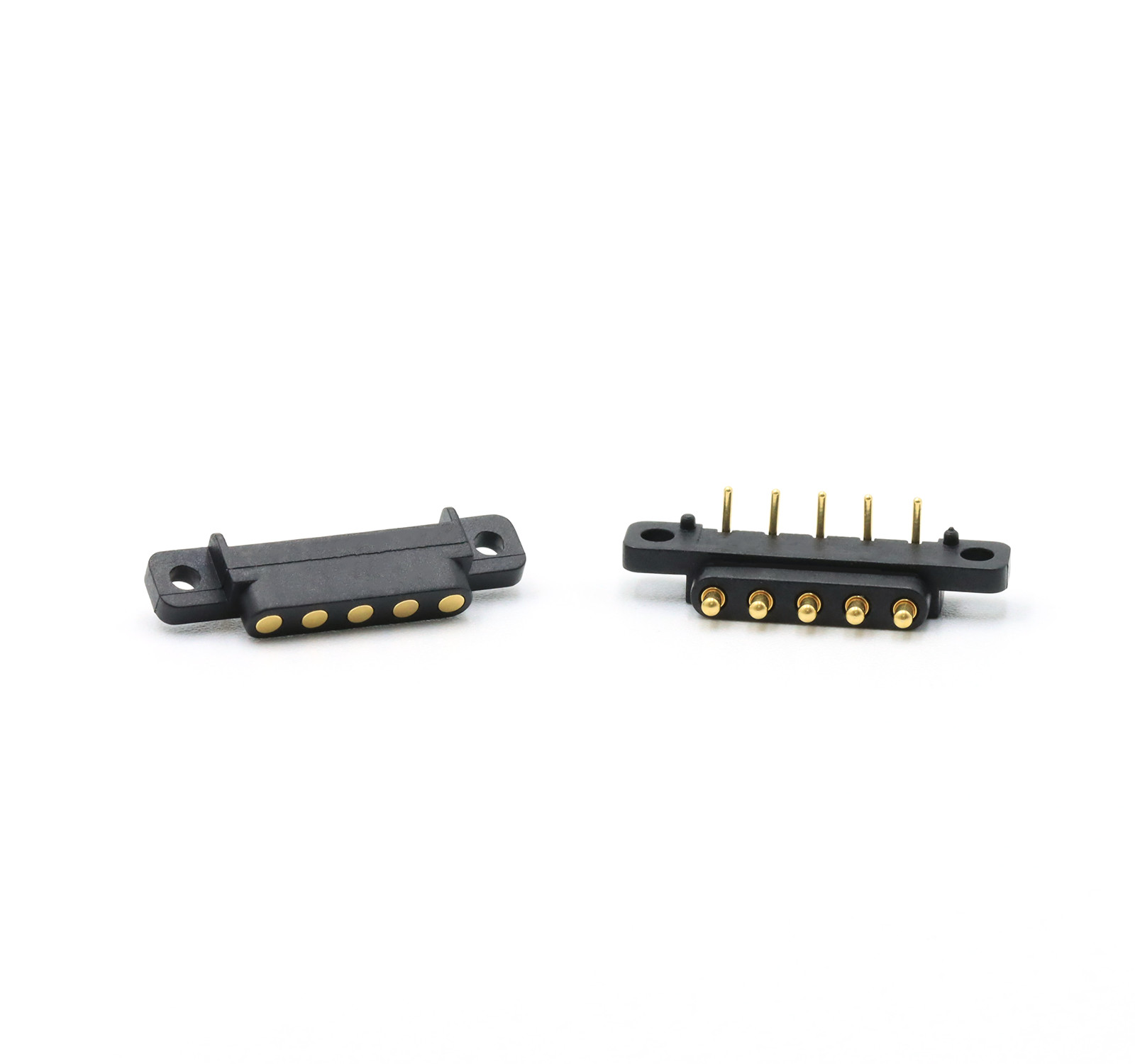

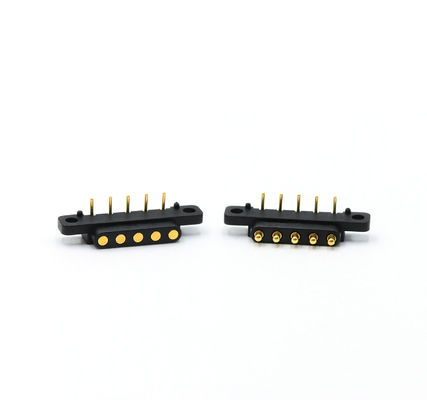

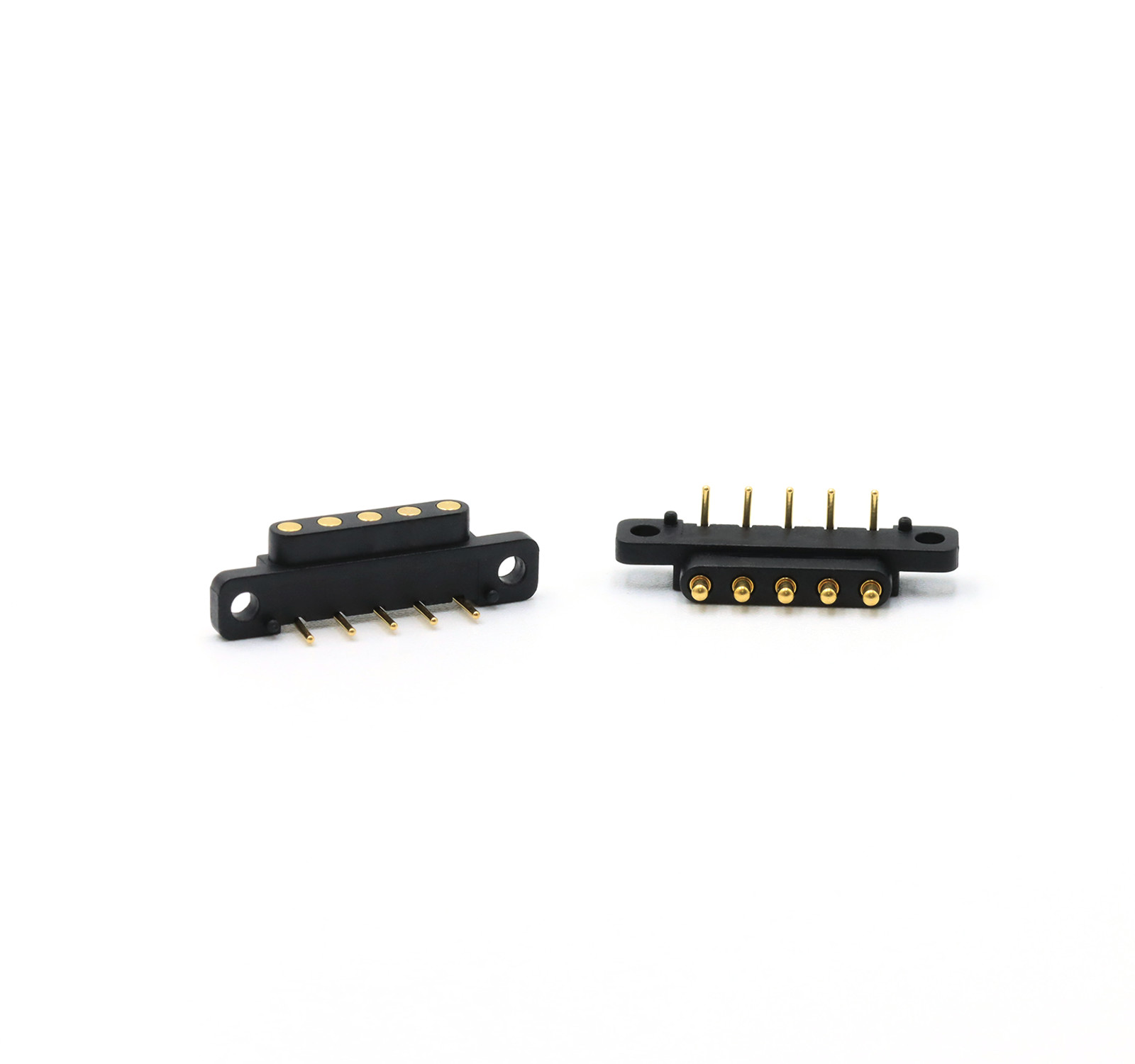

2.54mm passo 5pin dobrado de mola carregado Pogo Pin conector ângulo direito SUS304.
A Union Precision Electronic Limited (UPE) é uma empresa profissional.Fabricantecom um conector que inclua o POGO PIN, o conector POGO PINcom habitação,É uma das empresas mais competitivas no domínio dos conectores de mola na China.
Fornecemos muitas séries de conectores de moagem de moagem de moagem de moagem de moagem de moagem de moagem de moagem de moagem de moagem, o conector de moagem de moagem de moagem de moagem de moagem é um tipo especial de tecnologia de contato.Esta tecnologia confiável tem sido utilizada por muitos clientes de classe mundial e aplicada a muitos tipos de produtos eletrônicos, tais como telefones celulares, GPS, notebooks PC, aparelhos auditivos, smartwatch
Os nossos produtos são principalmente exportados para a Europa, Estados Unidos, Canadá, países e regiões desenvolvidos da Ásia.
O conector Pogo Pin consiste em 6 partes: Plugão, Barril, Primavera, contas cerâmicas, caixa, tampa
Nota:
|
Nome do produto
|
Conector Pogo Pin
|
|
Pinhas
|
5Pin
|
|
Tipo
|
Ângulo reto
|
|
Materiais
|
C6801 livre de chumbo, C3602 de latão, SUS304, HTN preto
|
| Acaba. |
Au-plating, Ni-plating
|
|
Força da mola
|
80 g+/-20 g na cegonha de trabalho
|
|
Torque de funcionamento
|
1.2 mm
|
|
A cegonha
|
1.4 mm
|
|
Voltagem
|
12 V
|
|
Corrente
|
3.0A Max.
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Teste de salinagem
|
48 horas
|
|
Pacote
|
Saco de PE por dentro, cartão por fora ou de acordo com as necessidades dos nossos clientes
|
Desenho do conector do Pogo Pin masculino SiZe:
Fêmea Pogo Pin Conector Desenho SiZe:
Desempenho do parâmetro do conector Pogo Pin
|
Nome das peças
|
Tabela de desempenho dos parâmetros
|
|
Materia em barril
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
|
|
Material do êmbolo
|
De aço
|
Cobre de berílio
|
Fósforo Bronze
|
De aço inoxidável
|
|
Opções de Primavera
|
Stainle
|
Fios de música
|
|
|
|
Requisitos de revestimento
|
Ouro-Au
|
Ácido acético
|
Palladio-níquel
(Pd-Ni)
|
|
|
Corrente nominal
|
1A, 2A, 3A, 5A, 15A ou 30A (estruturas diferentes)
|
|
Voltagem nominal
|
DC 12V 24V
|
|
Resistência ao contacto
|
30 mΩ 50 mΩ no máximo.
|
|
Teste de vida
|
50, 000 ciclos Min. 1000.000 ciclos Max
|
|
RTemperatura de fluxo.
|
265°, 4 a 5 segundos
|
|
Teste de fiabilidade do PIN POGO
|
|
Força de retenção
|
Em ciclos de 500±50 por hora,50, 000 ciclos mínimos
|
|
Humidade
|
EIA-364-31,Método de ensaio II, Condição A: sujeito acoplado conectores à umidade relativade 90% a 95% RH e uma temperatura de 40°C± 2°CHumidade relativa para 96 h- Sim, senhor.
|
|
Resistência ao calor da solda
|
EIA-364-56,Processo 5, Nível 2 265°C+10/-0°Cdurante 30 a 35 segundos
|
|
Spray de sal
|
EIA-364-26,Condição de ensaio B Conectores acoplados a uma solução salina de 5±1%
concentração, 35+1°C/-2°Cdurante 48 horas.
|
|
Ensaio de força de mola
|
Procedimento normal de ensaio de força, 100 g ± 20 g à altura de trabalho
|
|
Duração de vida
|
EIA-364-17,Método de ensaio A,condição 4,condição de tempo de ensaio A.
Conectores para 85°C± 2°Cdurante 96 horas.
|
|
Soldabilidade
|
EIA-364-52 Mergulhar no 265±5°C, 60/40±5% Sn/pb solda durante 4,0 a 5,0 segundos
|
|
Resistência ao contacto
|
EIA-364-23 Medir a resistência de contacto com uma corrente de ensaio de 100 mA no máximoe tensão máxima de 20 mV
|
Vantagens dos conectores UPE a molas:
Os conectores de mola, comumente conhecidos como pinos de mola ou pinos de pogo, oferecem várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.A UPE desenvolveu um conector padrão de 2 pin-40 pin Pogo masculino e feminino de 2,54 mm de passo com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
.Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Alguns dos conectores Pogo Pin personalizados para referência:
Campo de aplicação do produto:
