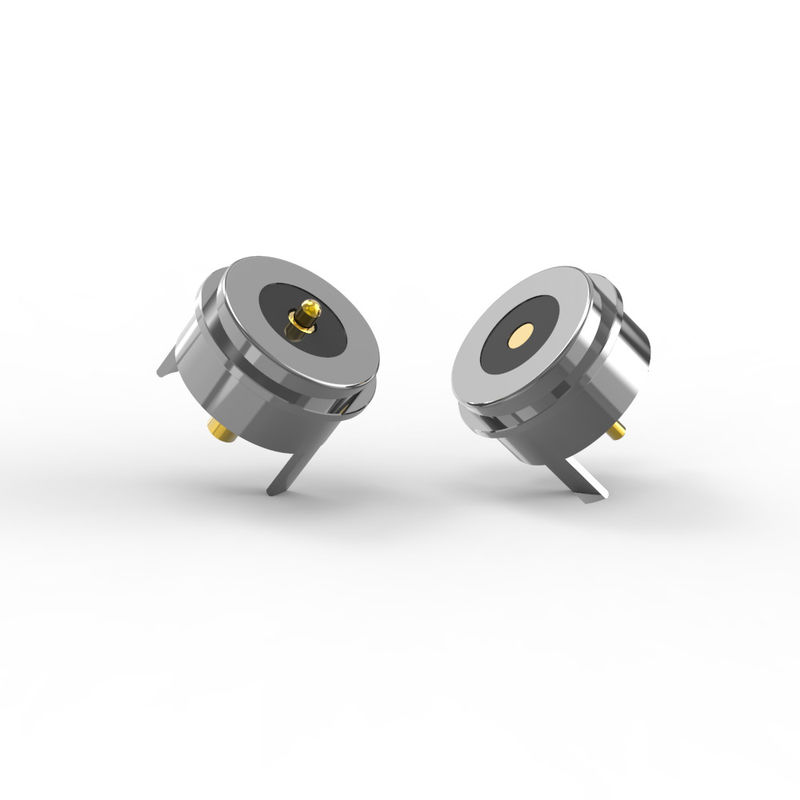

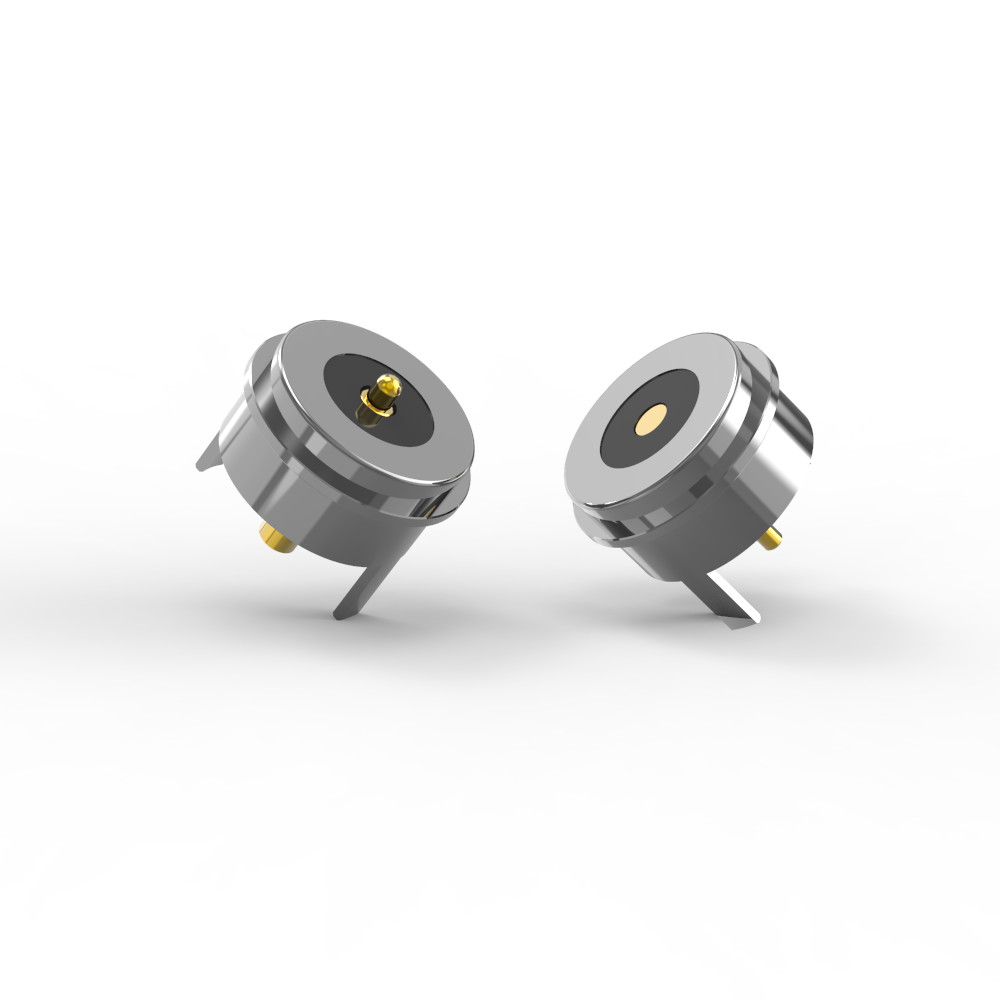

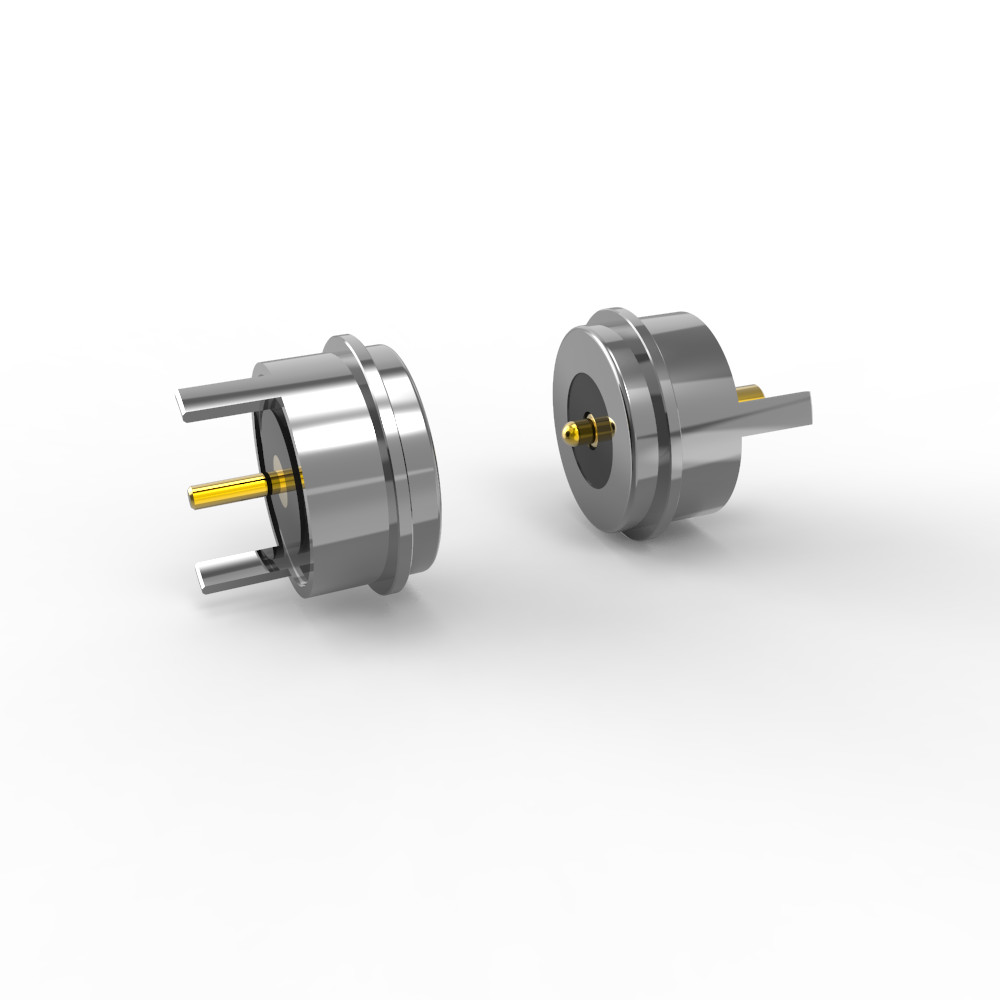

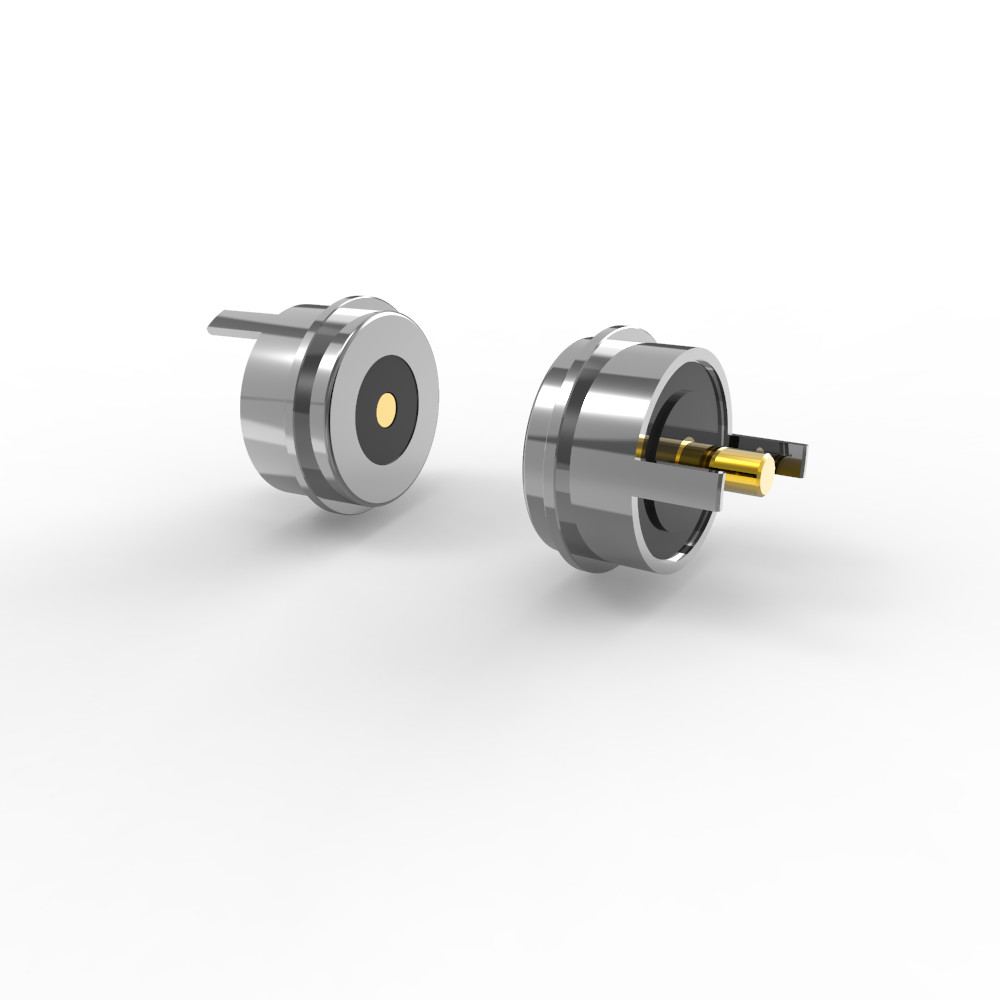

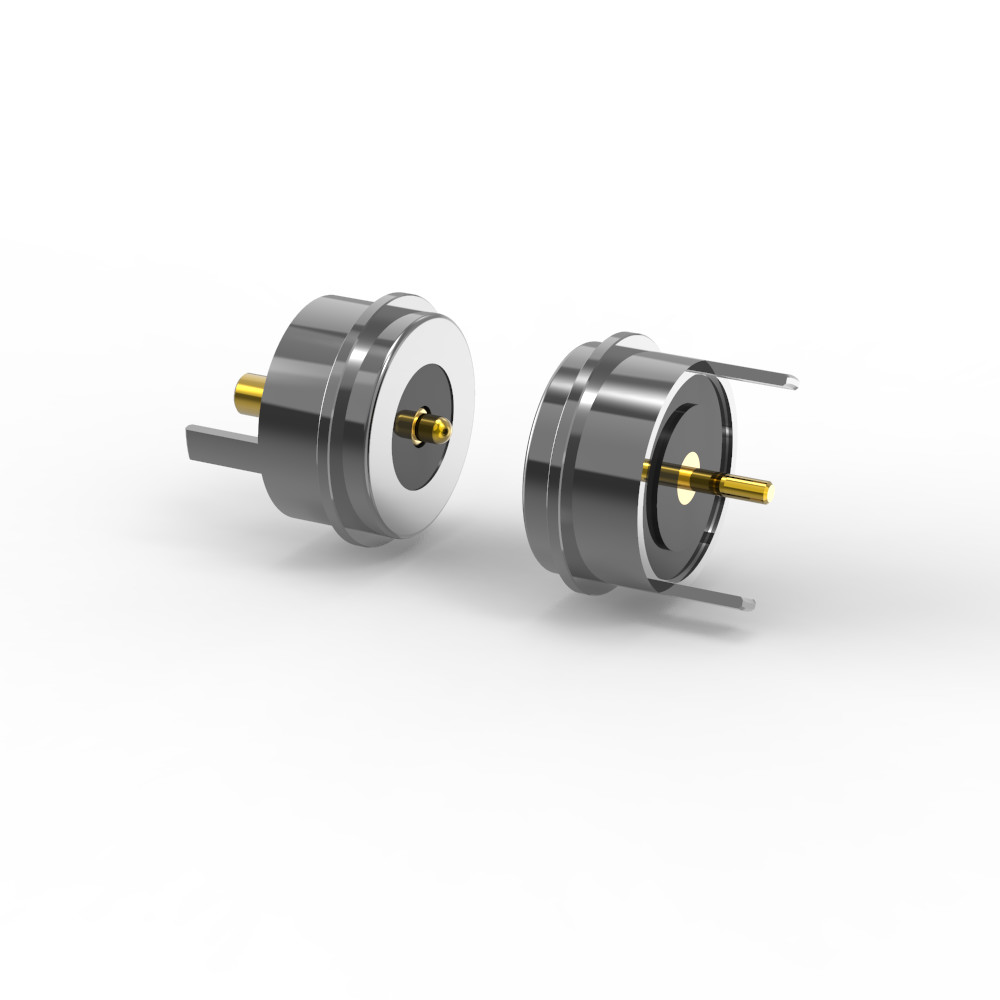

Conector magnético redondo de 12 V Conector magnético de corrente contínua masculino feminino

Pogo pin magnético redondo feminino masculino de carga de energia DC conector magnético.

O diâmetro do conector magnético redondo é de 8,0 mm, e a caixa é preta.

Materiais:

Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;

Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;

Primavera:SUS 304 revestimento 1U" Au;

Revestimento: preto HTN+30%GFUL94 V-0;

Concha: livre de chumbo C6801Ni revestido

Magnético: NdFeB N52 Revestimento Ni

Mecânico:

Força de mola: 80 g ± 20 g a um curso de trabalho de 1,0 mm.

Assegura uma pressão de contacto constante durante o funcionamento.

Carga total: 1,2 mm (distância total de viagem do êmbolo).

Duração de vida mecânica: 50 000 ciclos, no mínimo (requisito de durabilidade para ações repetidas).

Especificações elétricas:
Voltagem nominal: 12 V DC.

Corrente nominal: 5,0 A.

Resistência de contacto: ≤ 50 mΩ (milliohms) por pin.

Garantia da qualidade e ensaios de conformidade:

1Confiabilidade elétrica
100% testado em circuito aberto/curto: cada unidade passa por uma validação elétrica rigorosa para garantir uma conectividade e segurança perfeitas.

2. Conformidade ambiental e de segurança
Certificado RoHS e REACH: isento de substâncias perigosas (por exemplo, chumbo, cádmio), conforme com as normas ambientais da UE e globais.

3Resistência à corrosão
Testado com spray de sal (48 horas): valida o desempenho em ambientes agressivos, úmidos ou salinos (por exemplo, uso marítimo, industrial).

Por que é importante assegurar a qualidade e a conformidade?
✅Zero Defeitos:Assegura que cada conector ofereça um desempenho consistente.
✅Aprovação global:Compatível com regulamentos internacionais rigorosos.
✅Durabilidade garantida:Resistente à corrosão para uma fiabilidade a longo prazo.

Os benefícios da cobertura:

Qualidade do revestimento:A Au fina sobre Ni garante um desempenho elétrico confiável ao minimizar o custo (a Au mais espessa aumentaria o custo, mas pode não ser necessária para essa aplicação).

Resistência ao ambiente:O revestimento de Ni na casca/imã e na caixa LCP fornecem proteção contra umidade, corrosão e altas temperaturas.

Durabilidade:A vida útil de 50.000 ciclos e a tolerância à força da mola (± 20 g) indicam um foco na fiabilidade a longo prazo.

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho técnico do conector magnético masculino redondo

Desenho técnico do conector magnético feminino redondo

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens dos conectores magnéticos redondos

1- Conexão sem esforço.

A adsorção automática permite a fixação rápida e sem ferramentas; operação fácil de usar.

2Fácil remoção.

A interface magnética permite a desconexão sem problemas sem esforço físico.

3. Alta durabilidade

Suporta 50 000 a 300 000 ciclos de acasalamento para uma fiabilidade a longo prazo.

4Proteção robusta

Design impermeável e à prova de poeira IP68 personalizável (extremidade feminina).

5Suporte de alta corrente

Manos 3A20A para carregamento rápido e aplicações de consumo intenso de energia.

6- Resistência à corrosão superior

Resiste a ambientes agressivos (testado durante 48 a 120 horas em sal.

7. Fator de forma personalizável

Formas sob medida para combinar com a estética do produto, aumentando o apelo do mercado.

8Detecção de orientação inteligente

O posicionamento do ímã + o projeto estrutural garantem a polaridade correta e a proteção do circuito.

9Interface multifuncional

Suporta energia, sinal, vídeo, áudio, dados (por exemplo, USB 2.0) e muito mais.

10Desenvolvimento eficiente em termos de custos

Tempo de entrega curto e baixos custos de molde para personalização rápida.

11Transmissão de sinal de alta qualidade

Desempenho confiável do sinal de RF (por exemplo, compatível com os padrões USB 2.0).

Aplicação de produtos de conectores magnéticos redondos:

Por que a UPE deve ser o seu parceiro?

1. Protótipos rápidos (3-5 dias para amostras)
●Velocidade de colocação no mercado: a rápida transformação das amostras acelera os ciclos de desenvolvimento do produto.

●Teste iterativo: permite refinamentos rápidos do projeto antes da produção em massa.

●Vantagem: Ideal para indústrias como automotiva, médica ou electrónica de consumo, onde a inovação sensível ao tempo é fundamental.

2. Rentabilidade (preços MOQ competitivos)
● Quantidades mínimas de encomenda (MOQ) baixas: reduz os custos iniciais para startups ou pequenos lotes.

●Escalabilidade: A fixação de preços flexíveis garante a acessibilidade tanto para a produção de protótipos como para encomendas em grande escala.

●Proposta de valor: equilibra a produção de alta qualidade com soluções económicas.

3Garantia da qualidade (100% de testes automatizados)
● Zero defeitos: a inspecção automatizada (por exemplo, óptica, elétrica, mecânica) garante a fiabilidade.

●Consistência: Elimina os erros humanos nos ensaios críticos (por exemplo, resistência ao contacto, salinidade, duração do ciclo).

●Conformidade: Cumprir normas industriais rigorosas (ROHS, REACH, categoria automóvel).

4Produção de alta tecnologia e engenharia de precisão
●Fabricação avançada: usinagem CNC, estampagem de precisão e micro-cobertura (por exemplo, Au/Ni para conectores).

●Expertise em materiais: domínio de materiais especializados (LCP, SUS 304, ímãs NdFeB, latão sem chumbo).

●Soluções específicas para aplicações: adaptadas a componentes complexos

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis

Transportes marítimos

Qualquer dúvida, por favor, envie paraUnião@upetech.net
