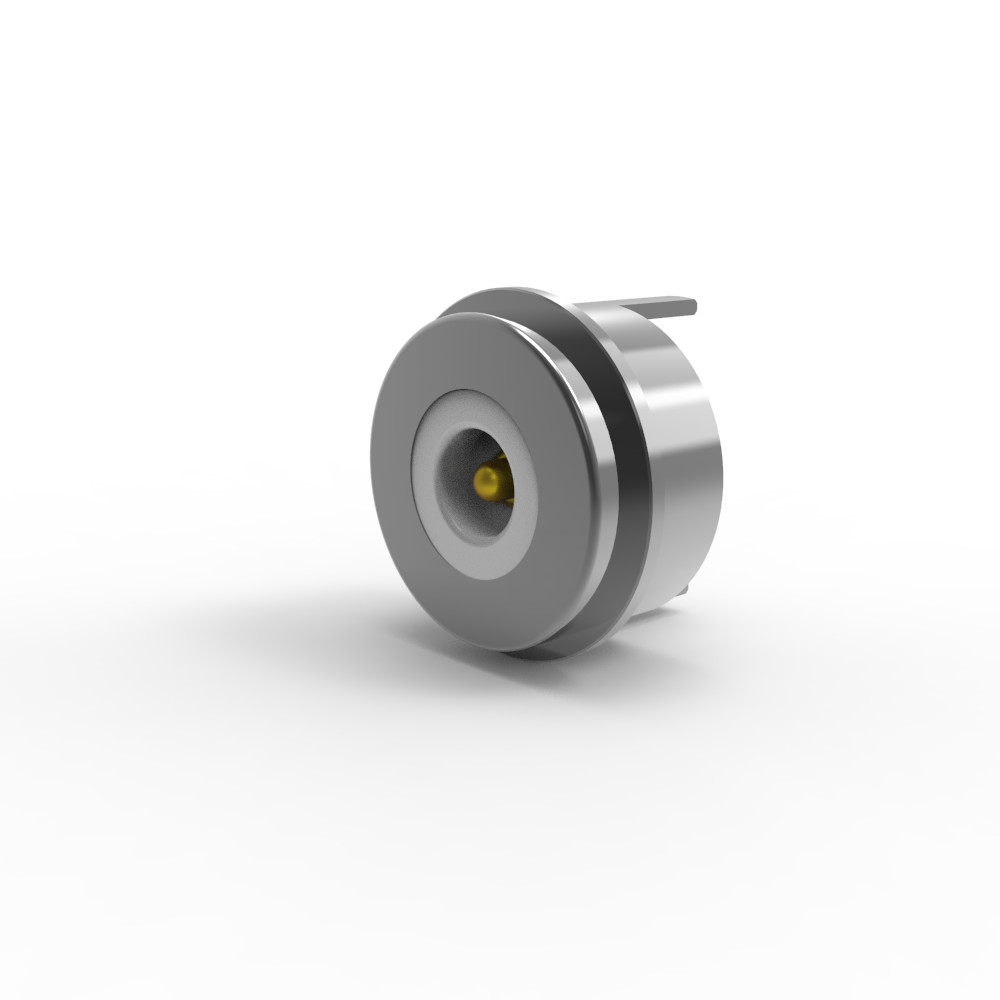

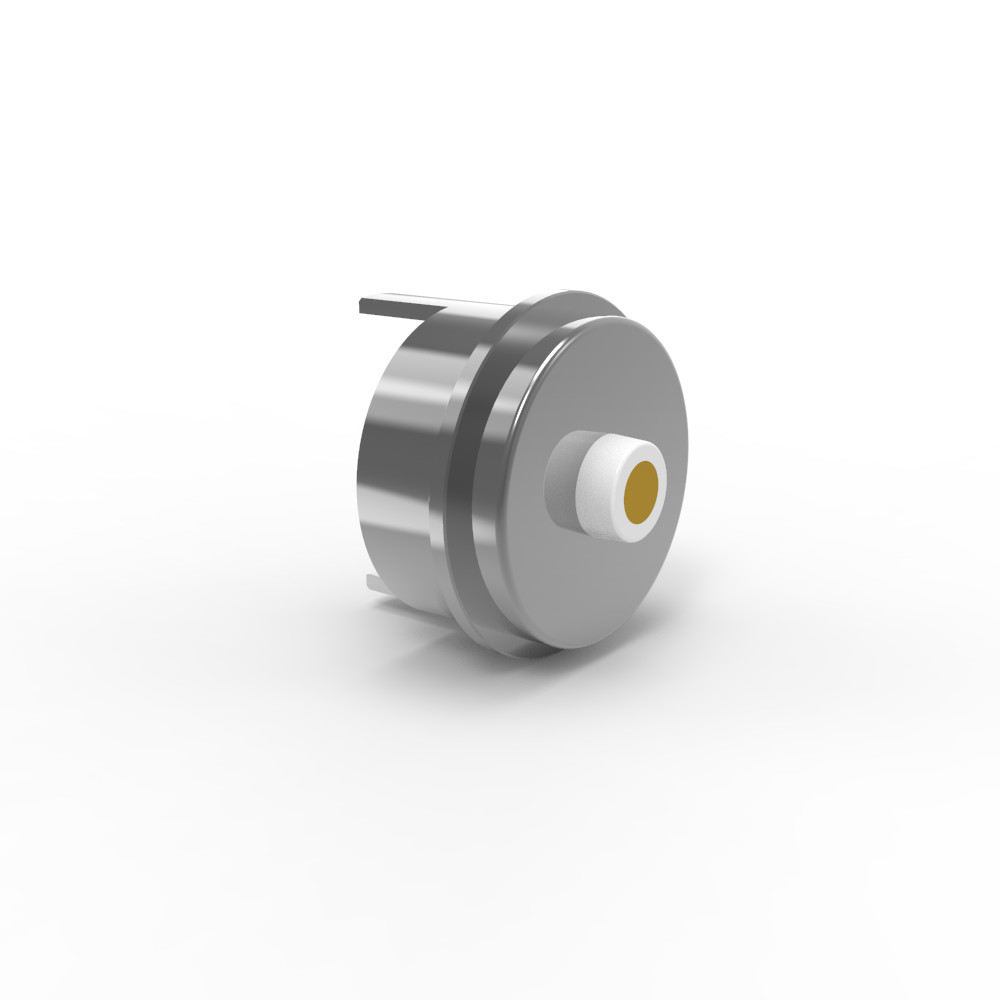

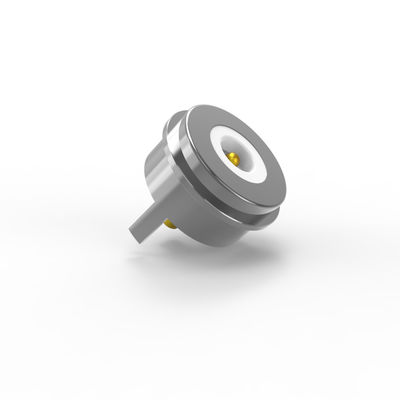

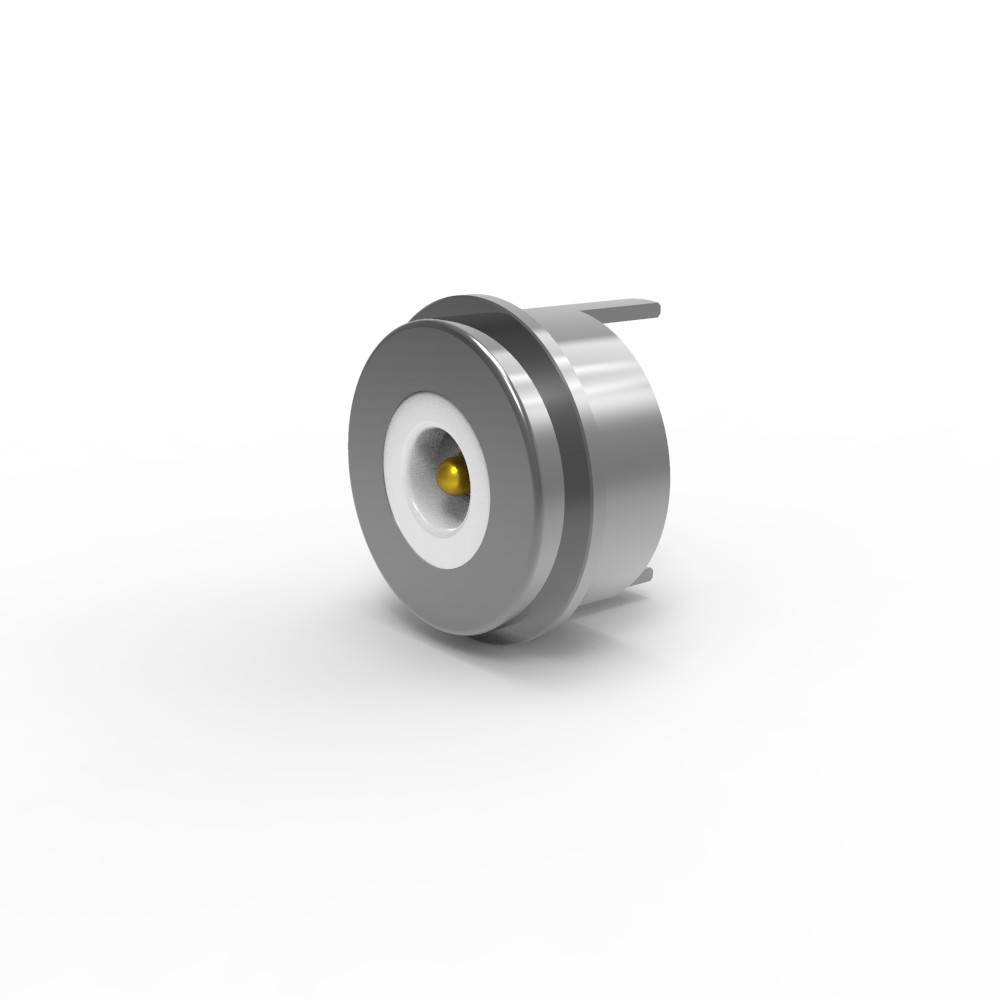

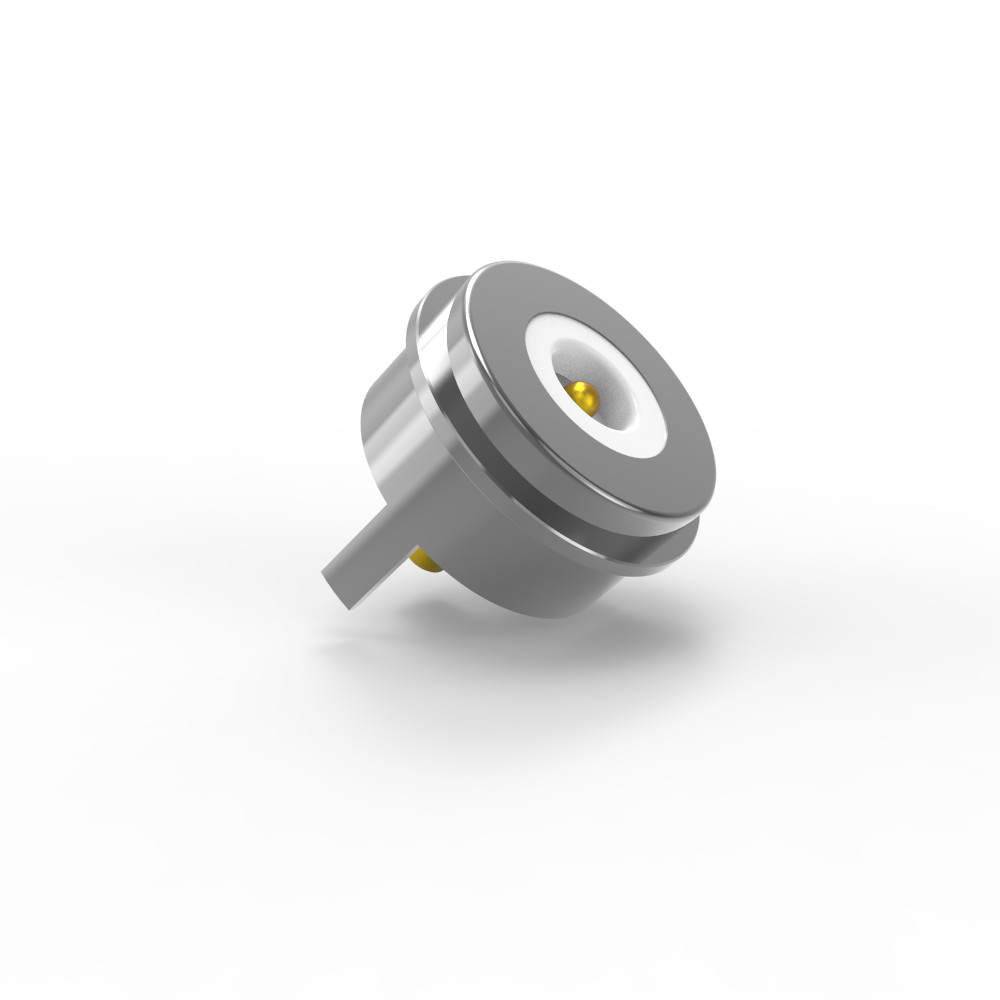

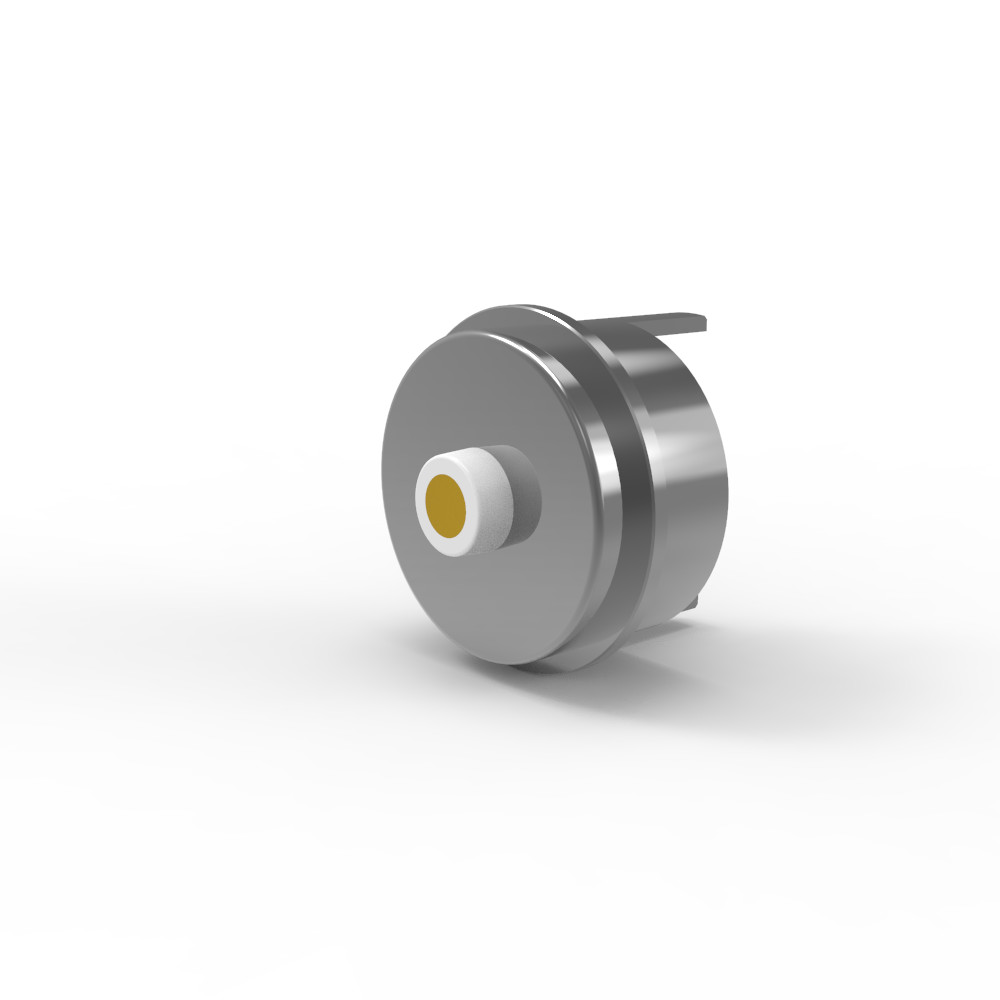

5A Conector magnético Pogo Pin 8.0mm Conectores de mola redondo

8.0 mm Conector de pin de Pogo magnético redondo com corrente de 5A

1Especificações do material

- Plugão e Barril:

Material de base: latão sem chumbo (C6801).

Revestimento: Mínimo de 5 μin (micro polegadas) de ouro (Au) sobre 60 ‰ 100 μin de níquel (Ni).

Finalidade: O sub-revestimento de Ni impede a difusão de metais comuns, enquanto a fina camada Au garante baixa resistência ao contato e resistência à corrosão.

- Primavera:

Material: aço inoxidável SUS 304 (para resistência à corrosão e elasticidade).

Revestimento: 1 μin de ouro (Au) para melhorar a condutividade nos pontos de contacto.

- Habitação:

Material: LCP branco (polímero de cristal líquido) com 30% de fibra de vidro (GF).

Classificação de inflamabilidade: UL94 V-0 (auto-extinguível, adequado para ambientes de alta temperatura).

- Concha:

Material: latão sem chumbo (C6801).

Revestimento: Níquel (Ni) para resistência à corrosão e soldabilidade.

- Imã:

Material: NdFeB (Boro de ferro de neodímio) grau N52 (alta resistência magnética).

Revestimento: Níquel (Ni) para evitar a oxidação.

2Especificações mecânicas
Força de mola: 80 g ± 20 g a um curso de trabalho de 1,0 mm.

Assegura uma pressão de contacto constante durante o funcionamento.

Carga total: 1,2 mm (distância total de viagem do êmbolo).

Duração de vida mecânica: 50 000 ciclos, no mínimo (requisito de durabilidade para ações repetidas).

3Especificações elétricas
Voltagem nominal: 12 V CC (típica para sistemas automotivos/baixa tensão).

Corrente nominal: 5,0 A por pin (capacidade de carga de corrente moderada).

Resistência de contacto: ≤ 50 mΩ por pin (crítico para aplicações de baixa potência para minimizar a queda de tensão e a geração de calor).

Testes:

100% de circuito aberto/curto-circuito.

Compatível com a ROHS/REACH (sem substâncias perigosas).

Ensaio com sal: 48 horas (validação da resistência à corrosão).

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho do conector magnético masculino redondo Tamanho

Desenho do conector magnético feminino redondo Tamanho

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens dos conectores magnéticos redondos

1- Conexão sem esforço.

A adsorção automática permite a fixação rápida e sem ferramentas; operação fácil de usar.

2Fácil remoção.

A interface magnética permite a desconexão sem problemas sem esforço físico.

3. Alta durabilidade

Suporta 50 000 a 300 000 ciclos de acasalamento para uma fiabilidade a longo prazo.

4Proteção robusta

Design impermeável e à prova de poeira IP68 personalizável (extremidade feminina).

5Suporte de alta corrente

Manos 3A20A para carregamento rápido e aplicações de consumo intenso de energia.

6- Resistência à corrosão superior

Resiste a ambientes agressivos (testado durante 48 a 120 horas em sal.

7. Fator de forma personalizável

Formas sob medida para combinar com a estética do produto, aumentando o apelo do mercado.

8Detecção de orientação inteligente

O posicionamento do ímã + o projeto estrutural garantem a polaridade correta e a proteção do circuito.

9Interface multifuncional

Suporta energia, sinal, vídeo, áudio, dados (por exemplo, USB 2.0) e muito mais.

10Desenvolvimento eficiente em termos de custos

Tempo de entrega curto e baixos custos de molde para personalização rápida.

11Transmissão de sinal de alta qualidade

Desempenho confiável do sinal de RF (por exemplo, compatível com os padrões USB 2.0).

Aplicação de produtos de conectores magnéticos:

Por que a UPE deve ser o seu parceiro?

1. Protótipos rápidos (3-5 dias para amostras)
●Velocidade de colocação no mercado: a rápida transformação das amostras acelera os ciclos de desenvolvimento do produto.

●Teste iterativo: permite refinamentos rápidos do projeto antes da produção em massa.

●Vantagem: Ideal para indústrias como automotiva, médica ou electrónica de consumo, onde a inovação sensível ao tempo é fundamental.

2. Rentabilidade (preços MOQ competitivos)
● Quantidades mínimas de encomenda (MOQ) baixas: reduz os custos iniciais para startups ou pequenos lotes.

●Escalabilidade: A fixação de preços flexíveis garante a acessibilidade tanto para a produção de protótipos como para encomendas em grande escala.

●Proposta de valor: equilibra a produção de alta qualidade com soluções económicas.

3Garantia da qualidade (100% de testes automatizados)
● Zero defeitos: a inspecção automatizada (por exemplo, óptica, elétrica, mecânica) garante a fiabilidade.

●Consistência: Elimina os erros humanos nos ensaios críticos (por exemplo, resistência ao contacto, salinidade, duração do ciclo).

●Conformidade: Cumprir normas industriais rigorosas (ROHS, REACH, categoria automóvel).

4Produção de alta tecnologia e engenharia de precisão
●Fabricação avançada: usinagem CNC, estampagem de precisão e micro-cobertura (por exemplo, Au/Ni para conectores).

●Expertise em materiais: domínio de materiais especializados (LCP, SUS 304, ímãs NdFeB, latão sem chumbo).

●Soluções específicas para aplicações: adaptadas a componentes complexos

Podemos fornecer serviços de design

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
