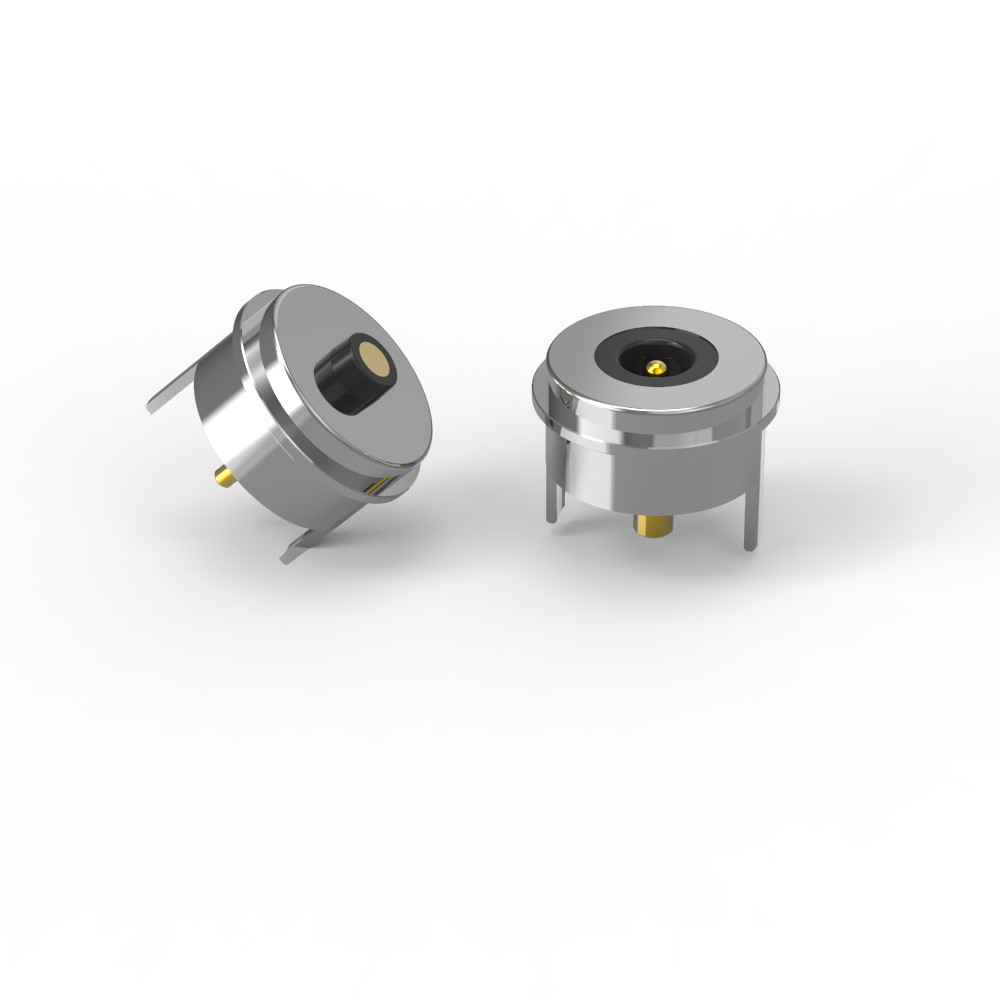

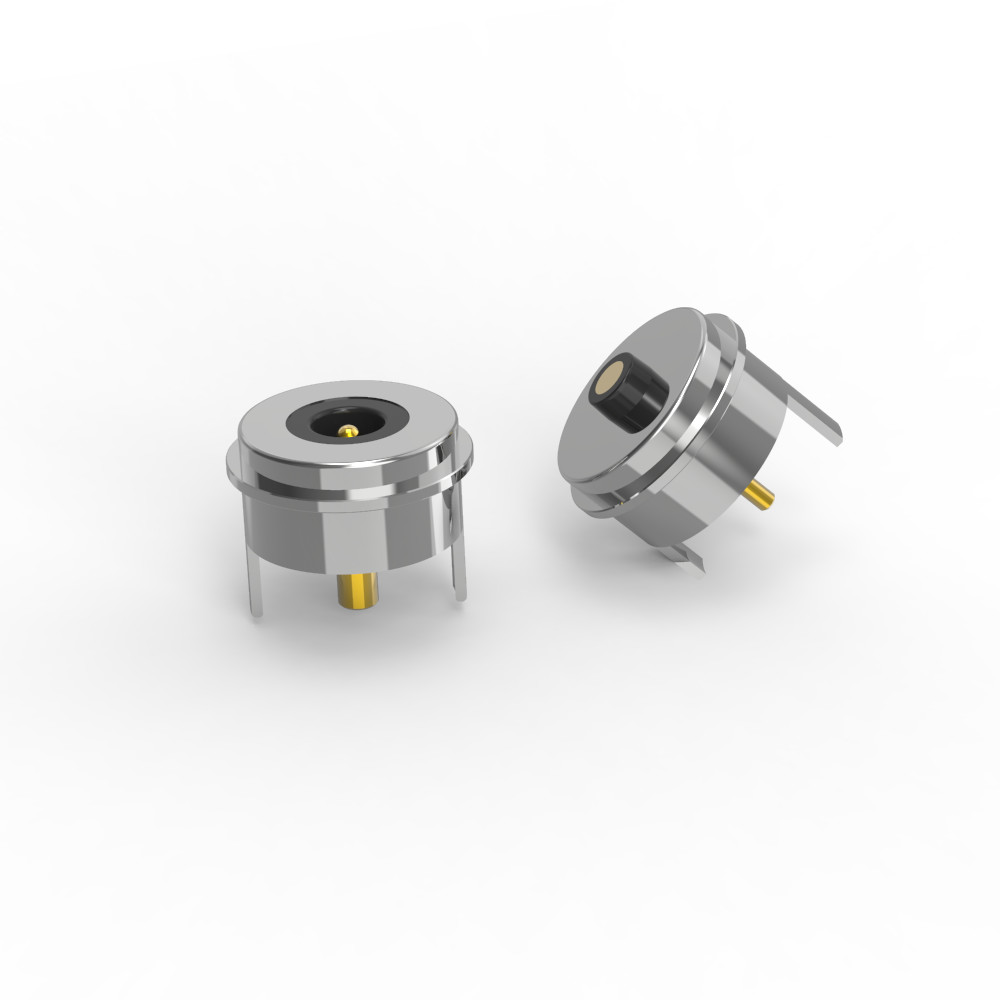

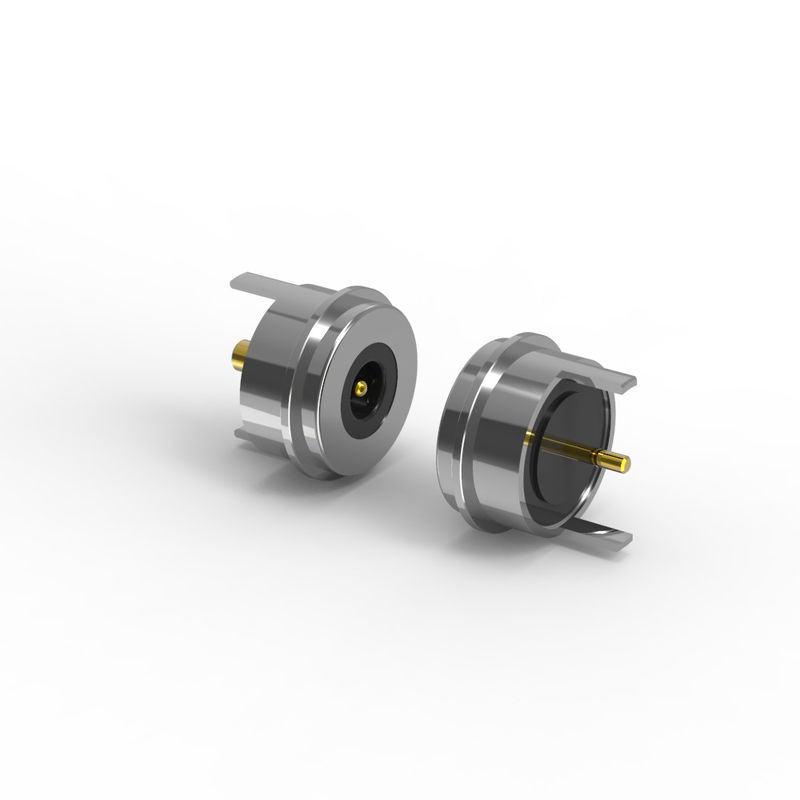

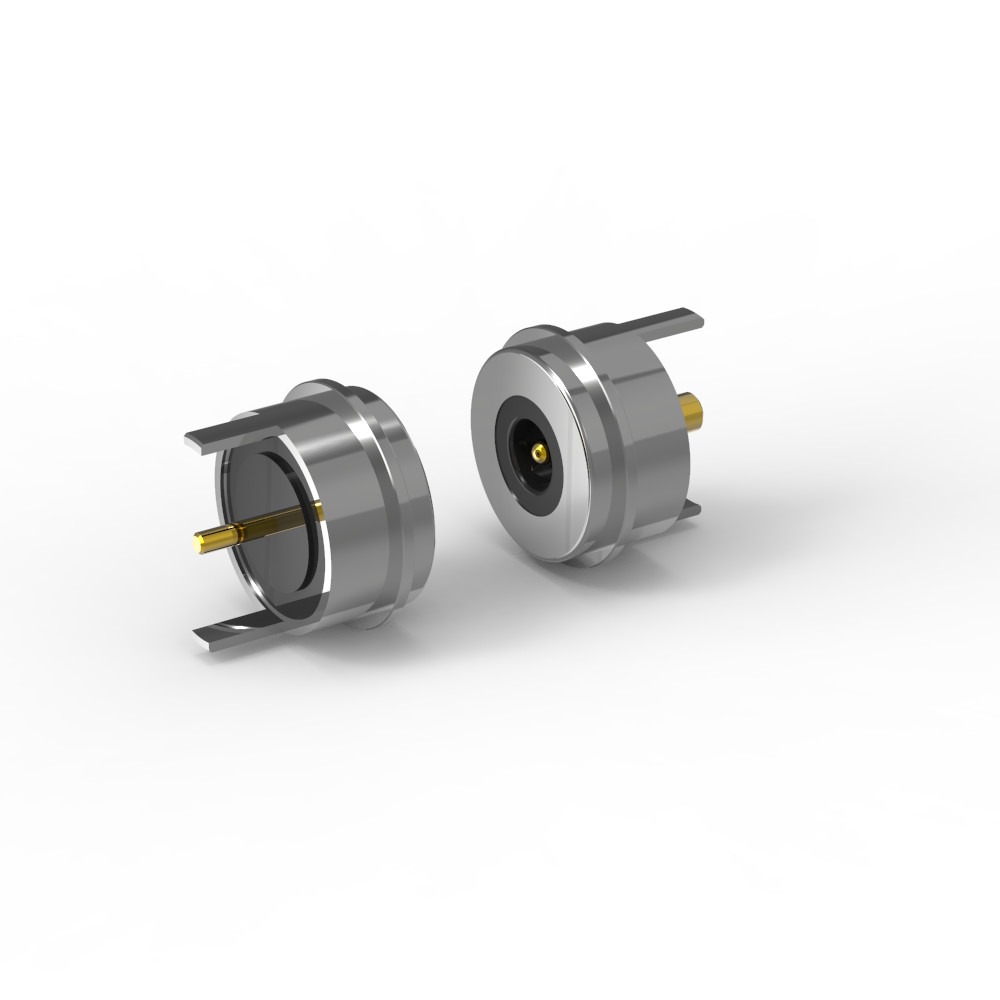

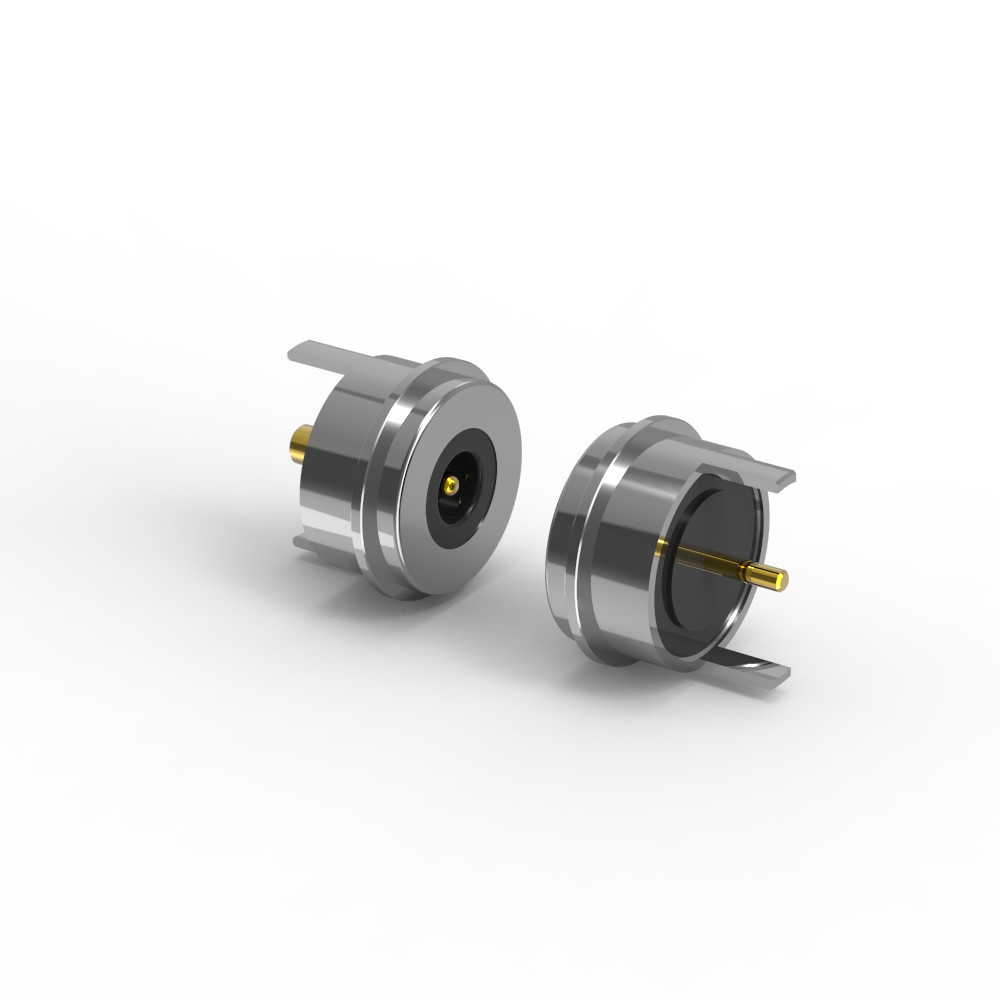

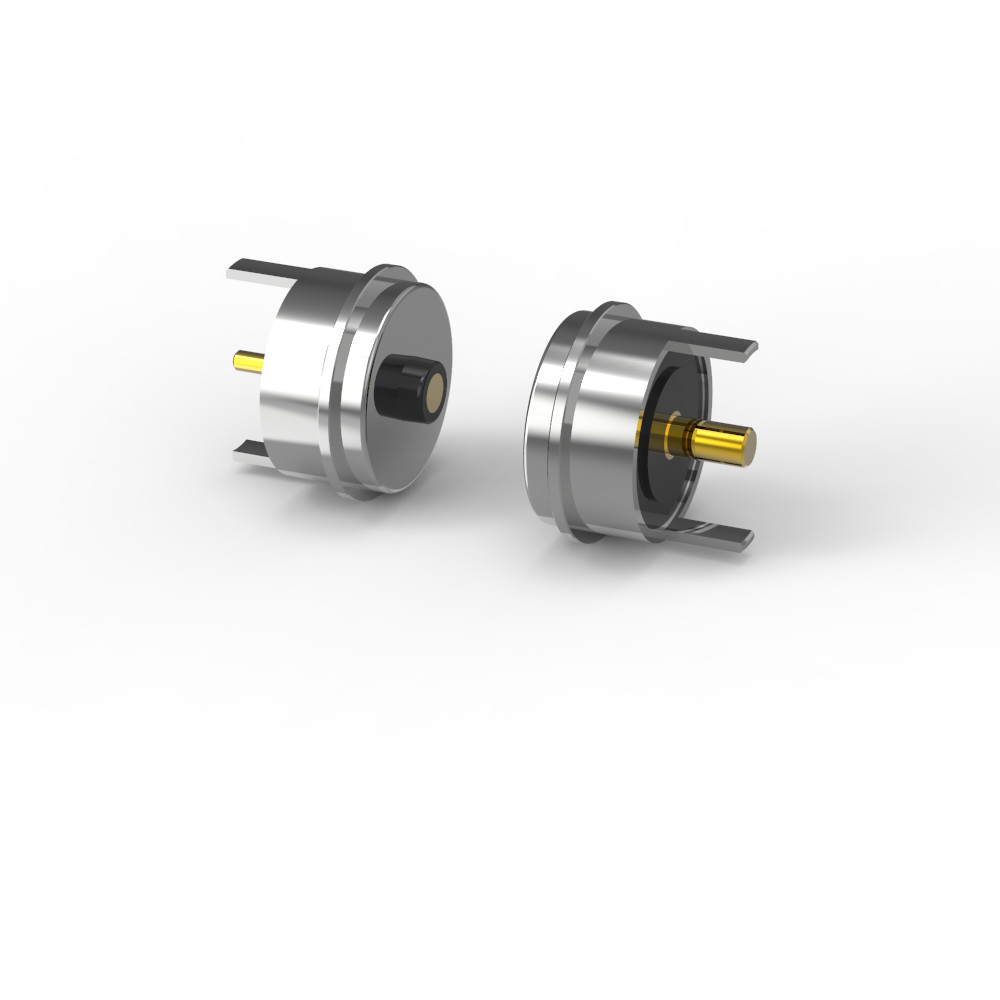

Conector de carga magnético para umidificador de corrente alta de 5 A, redondo, masculino e feminino
Materiais:
Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;
Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Primavera:SUS 304 revestimento 1U" Au;
Revestimento: preto HTN+30%GFUL94 V-0;
Concha: livre de chumbo C6801Ni revestido
Magnético: NdFeB N52 Revestimento Ni
Mecânico:
Força da mola: 80 g ± 20 g, a 1,0 mm de curso de trabalho.
A cegonha:1.2mm.
Duração de vida mecânica: 50.000 ciclos Min.
Especificações elétricas:
Voltagem nominal: 12 V DC.
Corrente nominal: 5,0 A.
Resistência de contacto: ≤ 50 mΩ (milliohms) por pin.
Testes:
100% de circuito aberto/curto-circuito.
Compatível com a ROHS/REACH (sem substâncias perigosas).
Ensaio com sal: 48 horas (validação da resistência à corrosão).
Descrição da aplicação do produto (não se limitando ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3. Pode ser adicionado um terminal de transferência desse painel de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.
Parâmetro do conector magnético redondo:
|
Nome
|
Conector magnético redondo
|
|
Diâmetro
|
8.0 mm
|
|
Tipo
|
Homem/mulher
|
|
Pinhas
|
2 pin ou personalizado
|
|
Cores
|
De prata
|
|
Pinhas de Pogo
|
C6801 sem chumbo
|
|
Primavera
|
SUS304
|
|
Concha
|
C6801 sem chumbo
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Habitação
|
HTN preto
|
|
Força da mola
|
80 g±20 g
|
|
Duração de funcionamento
|
1.0 mm
|
|
A cegonha
|
1.2 mm
|
|
Voltagem
|
12 V
|
|
Corrente
|
5.0A
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
25°C a +80°C
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector magnético masculino redondo
Desenho técnico do conector magnético feminino redondo
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
Vantagens dos conectores magnéticos redondos
1- Conexão sem esforço.
A adsorção automática permite a fixação rápida e sem ferramentas; operação fácil de usar.
2Fácil remoção.
A interface magnética permite a desconexão sem problemas sem esforço físico.
3. Alta durabilidade
Suporta 50 000 a 300 000 ciclos de acasalamento para uma fiabilidade a longo prazo.
4Proteção robusta
Projeto impermeável e à prova de poeira IP68 personalizável (extremidade feminina).
5Suporte de alta corrente
Manos 3A20A para carregamento rápido e aplicações de consumo intenso de energia.
6- Resistência à corrosão superior
Resiste a ambientes agressivos (testado durante 48 a 120 horas em sal.
7. Fator de forma personalizável
Formas sob medida para combinar com a estética do produto, aumentando o apelo do mercado.
8Detecção de orientação inteligente
O posicionamento do ímã + o projeto estrutural garantem a polaridade correta e a proteção do circuito.
9Interface multifuncional
Suporta energia, sinal, vídeo, áudio, dados (por exemplo, USB 2.0) e muito mais.
10Desenvolvimento eficiente em termos de custos
Tempo de entrega curto e baixos custos de molde para personalização rápida.
11Transmissão de sinal de alta qualidade
Desempenho confiável do sinal de RF (por exemplo, compatível com os padrões USB 2.0).
Aplicação de produtos de conectores magnéticos redondos:
