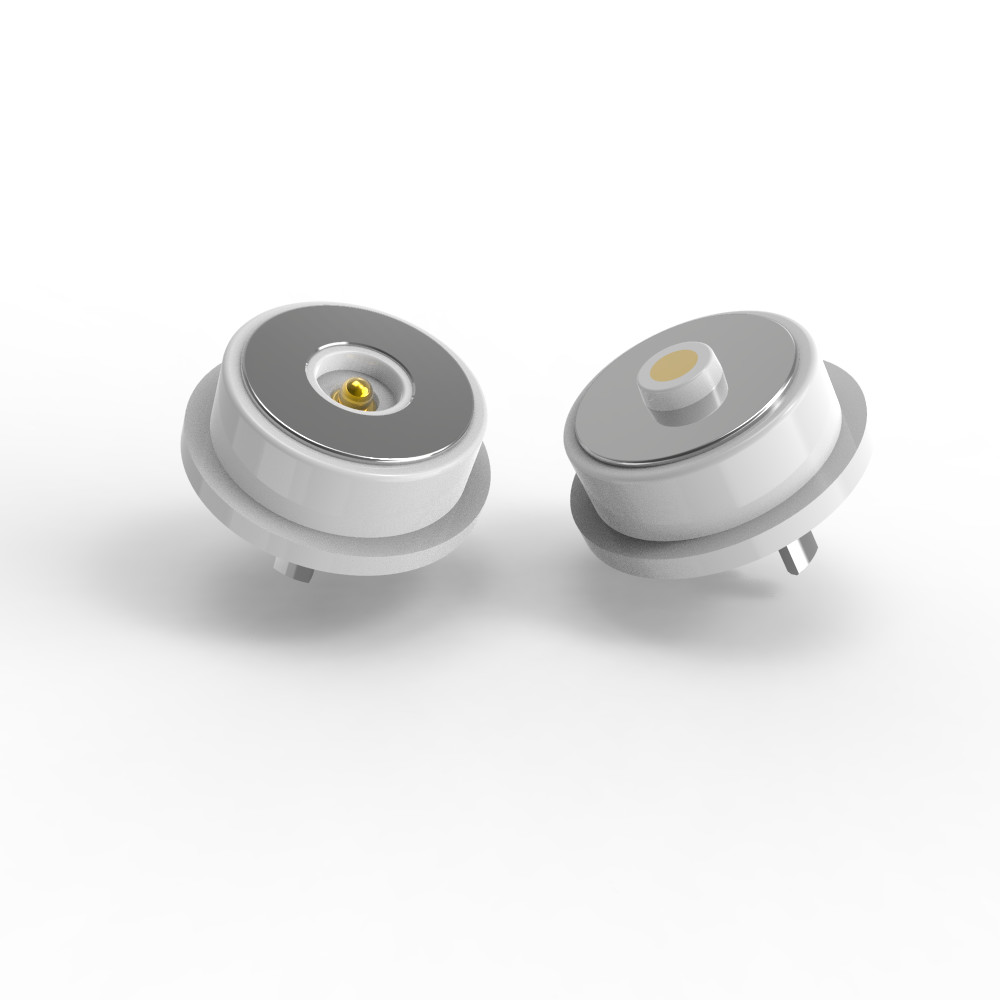

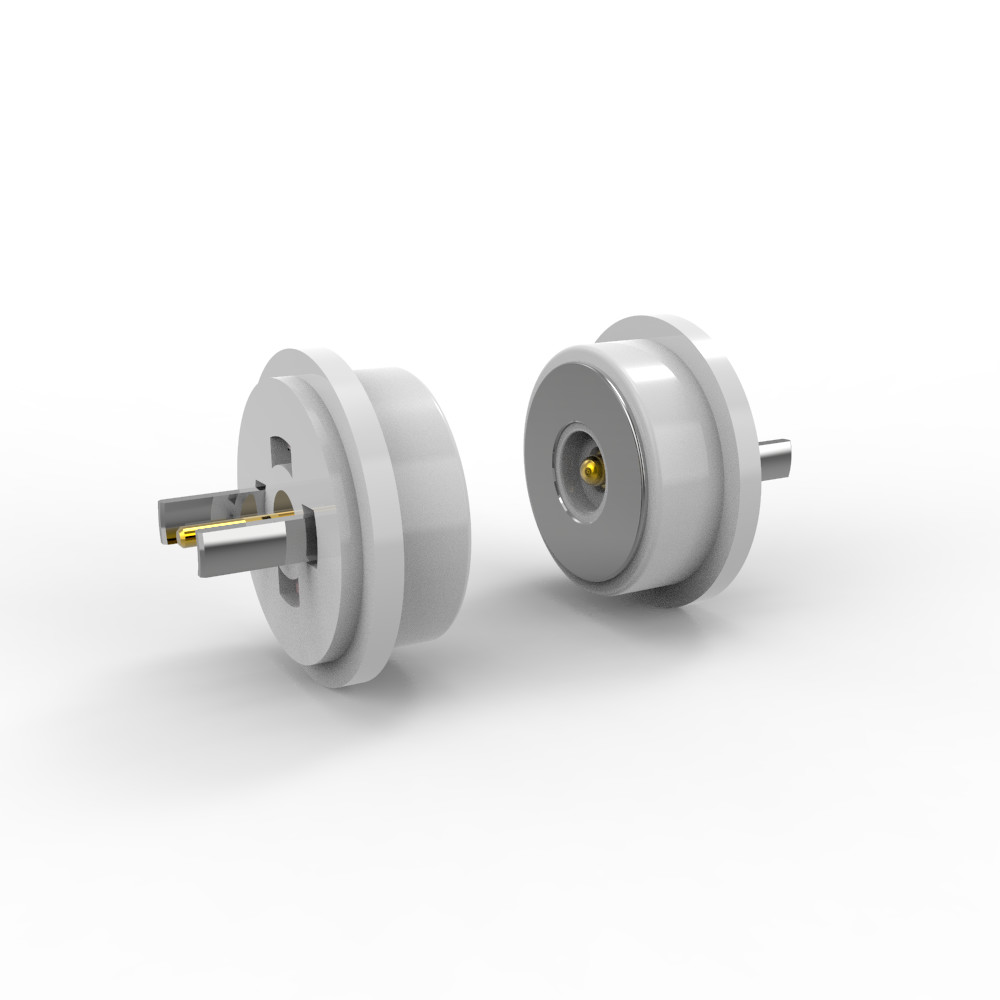

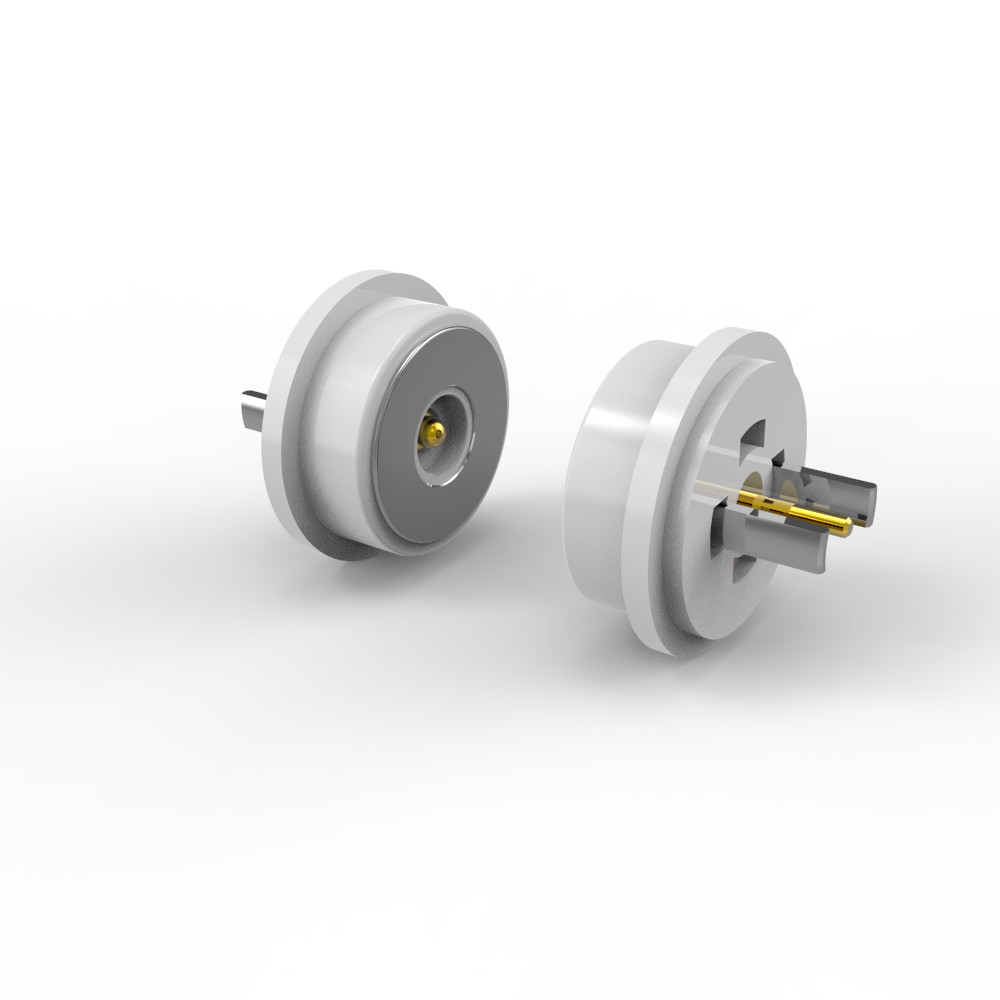

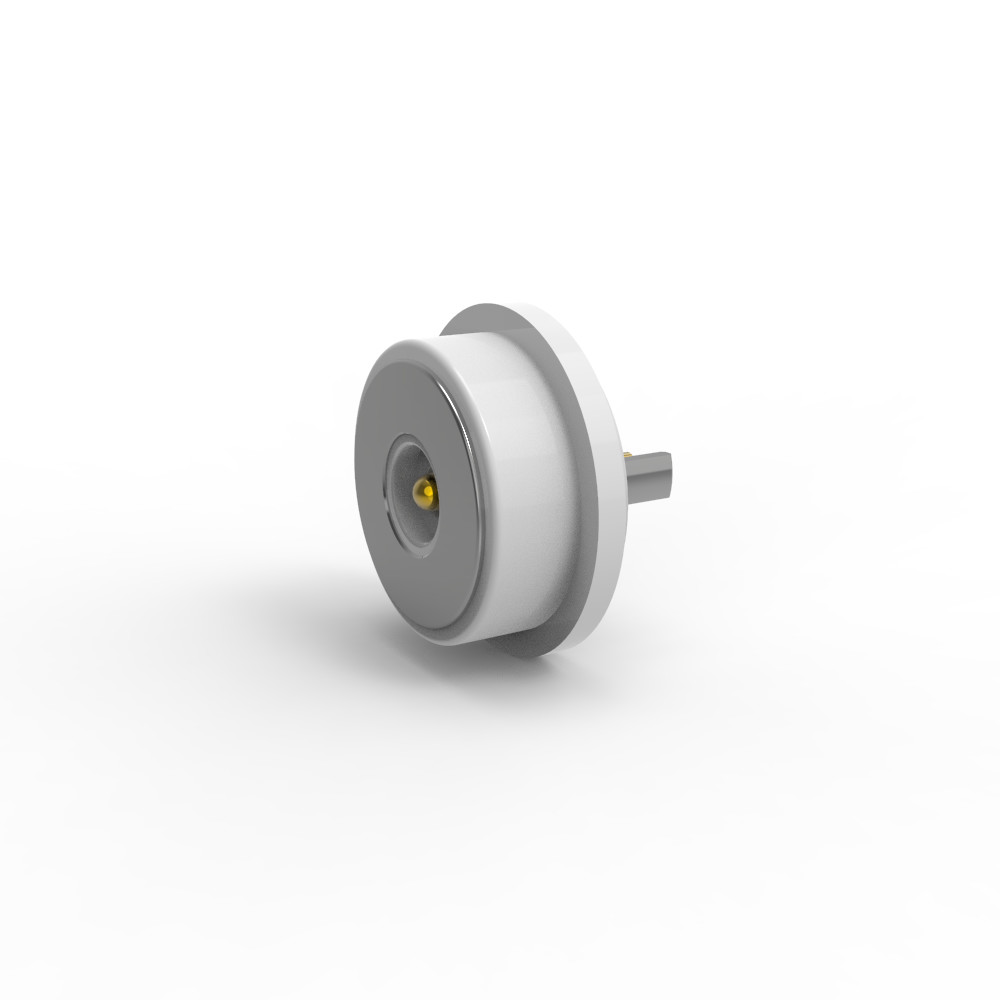

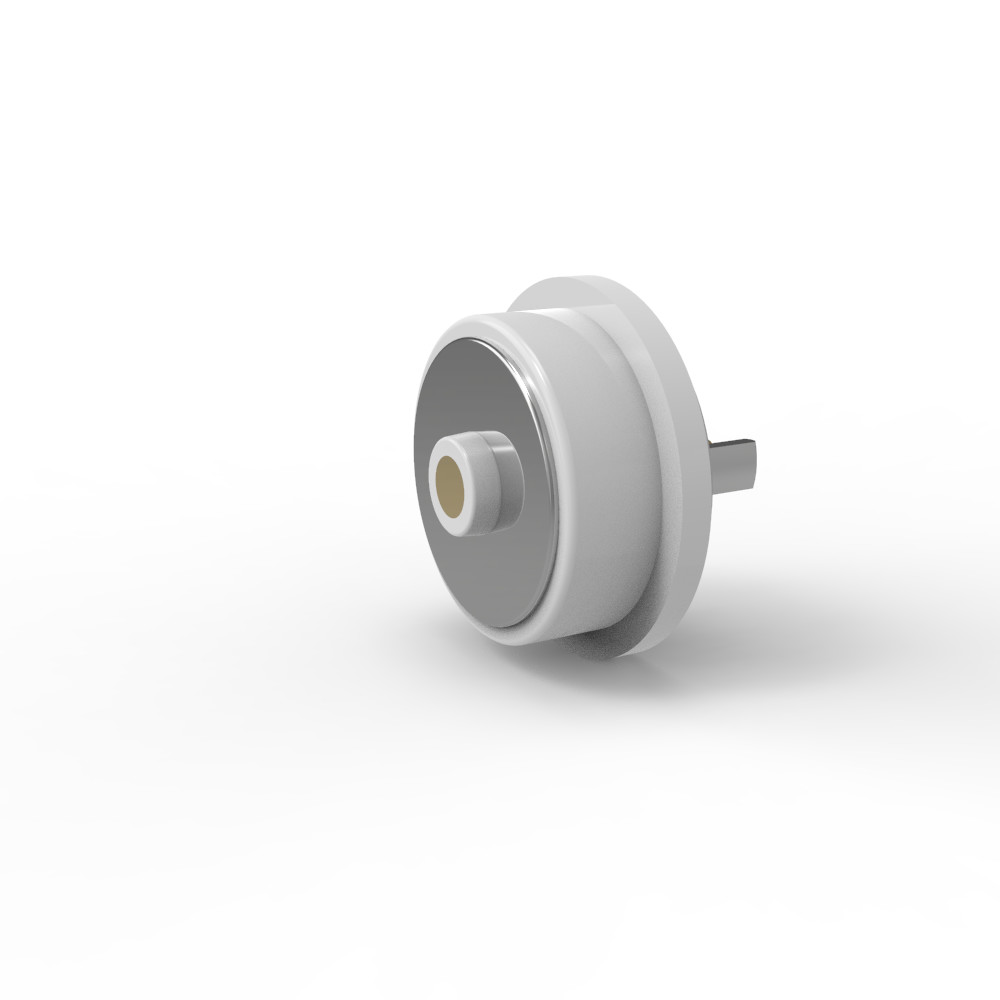

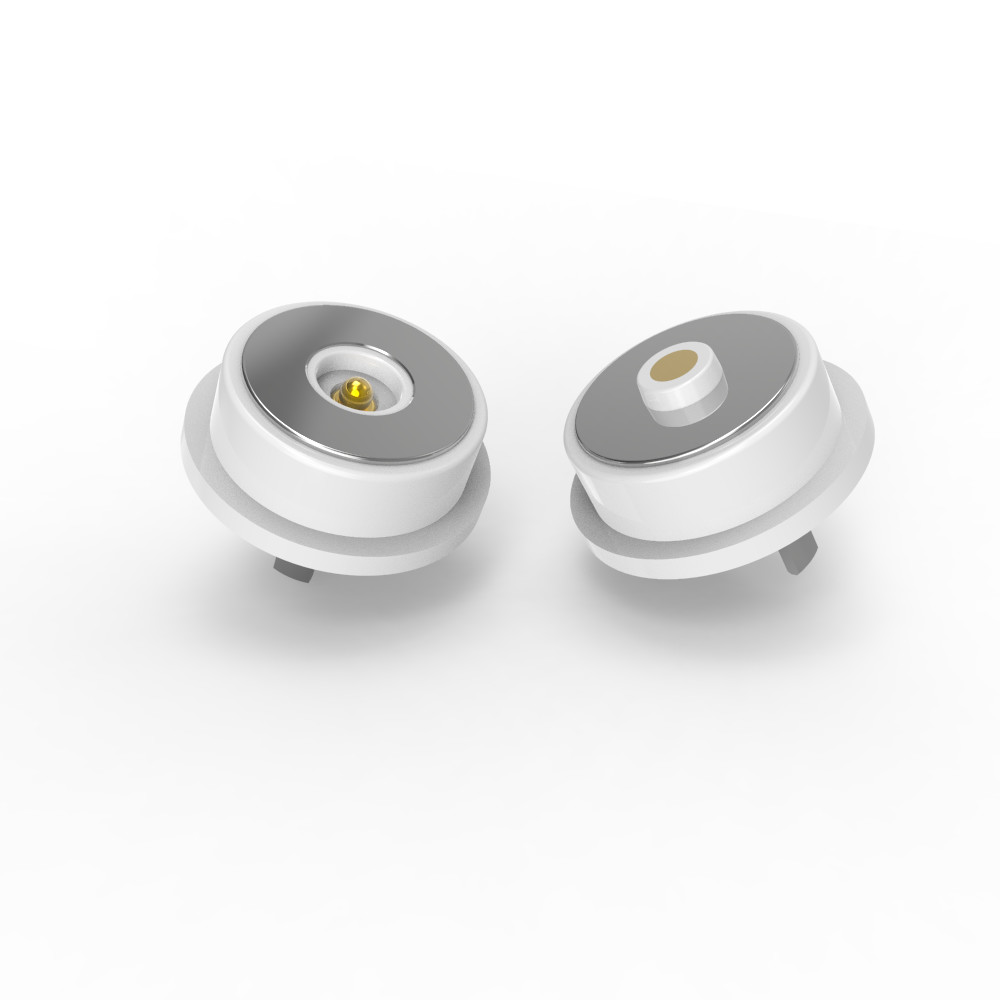

3A Conectores elétricos magnéticos Conector de pin de Pogo Branco 8,0 mm de diâmetro para dispositivo eletrônico

Adaptador de conector magnético redondo branco de diâmetro 8,0 mm para dispositivo electrónico

Materiais:

Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;

Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;

Primavera:SUS 304 revestimento 1U" Au;

Casas: LCP branco + 30% GFUL94 V-0;

Concha: livre de chumbo C6801Ni revestido

Magnético: NdFeB N52 Revestimento Ni

Mecânico:

Força da mola: 60 g ± 10 g, a um curso de 0,4 mm.

A cegonha:0.6mm.

Duração de vida mecânica: 50.000 ciclos Min.

Especificações elétricas:
Voltagem nominal: 12 V DC.

Corrente nominal: 3,0 A.

Resistência de contacto: ≤ 50 mΩ (milliohms) por pin.

Testes:

100% de circuito aberto/curto-circuito.

Compatível com a ROHS/REACH (sem substâncias perigosas).

Ensaio com sal: 48 horas (validação da resistência à corrosão).

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho técnico do conector magnético masculino redondo

Desenho técnico do conector magnético feminino redondo

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens dos conectores magnéticos redondos

1- Conexão sem esforço.

A adsorção automática permite a fixação rápida e sem ferramentas; operação fácil de usar.

2Fácil remoção.

A interface magnética permite a desconexão sem problemas sem esforço físico.

3. Alta durabilidade

Suporta 50 000 a 300 000 ciclos de acasalamento para uma fiabilidade a longo prazo.

4Proteção robusta

Design impermeável e à prova de poeira IP68 personalizável (extremidade feminina).

5Suporte de alta corrente

Manos 3A20A para carregamento rápido e aplicações de consumo intenso de energia.

6- Resistência à corrosão superior

Resiste a ambientes agressivos (testado durante 48 a 120 horas em sal.

7. Fator de forma personalizável

Formas sob medida para combinar com a estética do produto, aumentando o apelo do mercado.

8Detecção de orientação inteligente

O posicionamento do ímã + o projeto estrutural garantem a polaridade correta e a proteção do circuito.

9Interface multifuncional

Suporta energia, sinal, vídeo, áudio, dados (por exemplo, USB 2.0) e muito mais.

10Desenvolvimento eficiente em termos de custos

Tempo de entrega curto e baixos custos de molde para personalização rápida.

11Transmissão de sinal de alta qualidade

Desempenho confiável do sinal de RF (por exemplo, compatível com os padrões USB 2.0).

Aplicação de produtos de conectores magnéticos:

1. Eletrónica de Consumo
Smartphones e tablets: Alguns dispositivos usam conectores magnéticos para carregamento/transferência de dados.
Computadores portáteis: conectores magnéticos de alimentação

Wearables: relógios inteligentes e fitneses usam-nos para carregar.

2. Dispositivos de áudio
Fones de Ouvido Sem Fio: Casos de carregamento geralmente têm conectores magnéticos para alinhamento.
Fones de ouvido: Alguns fones de ouvido de alta qualidade usam portas de carregamento magnético.

3Dispositivos médicos
Auxílios auditivos: Carregamento magnético para projetos pequenos e resistentes à água.
Monitores portáteis: ligações seguras para sensores médicos.

4Indústria e Automóveis
Robótica: ligações de energia/dados de libertação rápida para sistemas modulares.
Carregamento EV: Alguns protótipos usam conectores magnéticos para acoplamento sem esforço.

5. Smart Home e IoT
Luzes/Ventiladores modulares: ligações magnéticas de alimentação fáceis de ligar.
Câmaras de segurança: Carregamento simplificado para modelos a bateria.

 6Militar e Aeroespacial
Conectores magnéticos robustos para desconexão rápida em ambientes adversos.

Por que a UPE deve ser o seu parceiro?

1. Protótipos rápidos (3-5 dias para amostras)
●Velocidade de colocação no mercado: a rápida transformação das amostras acelera os ciclos de desenvolvimento do produto.

●Teste iterativo: permite refinamentos rápidos do projeto antes da produção em massa.

●Vantagem: Ideal para indústrias como automotiva, médica ou electrónica de consumo, onde a inovação sensível ao tempo é fundamental.

2. Rentabilidade (preços MOQ competitivos)
● Quantidades mínimas de encomenda (MOQ) baixas: reduz os custos iniciais para startups ou pequenos lotes.

●Escalabilidade: A fixação de preços flexíveis garante a acessibilidade tanto para a produção de protótipos como para encomendas em grande escala.

●Proposta de valor: equilibra a produção de alta qualidade com soluções económicas.

3Garantia da qualidade (100% de testes automatizados)
● Zero defeitos: a inspecção automatizada (por exemplo, óptica, elétrica, mecânica) garante a fiabilidade.

●Consistência: Elimina os erros humanos nos ensaios críticos (por exemplo, resistência ao contacto, salinidade, duração do ciclo).

●Conformidade: Cumprir normas industriais rigorosas (ROHS, REACH, categoria automóvel).

4Produção de alta tecnologia e engenharia de precisão
●Fabricação avançada: usinagem CNC, estampagem de precisão e micro-cobertura (por exemplo, Au/Ni para conectores).

●Expertise em materiais: domínio de materiais especializados (LCP, SUS 304, ímãs NdFeB, latão sem chumbo).

●Soluções específicas para aplicações: adaptadas a componentes complexos

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
