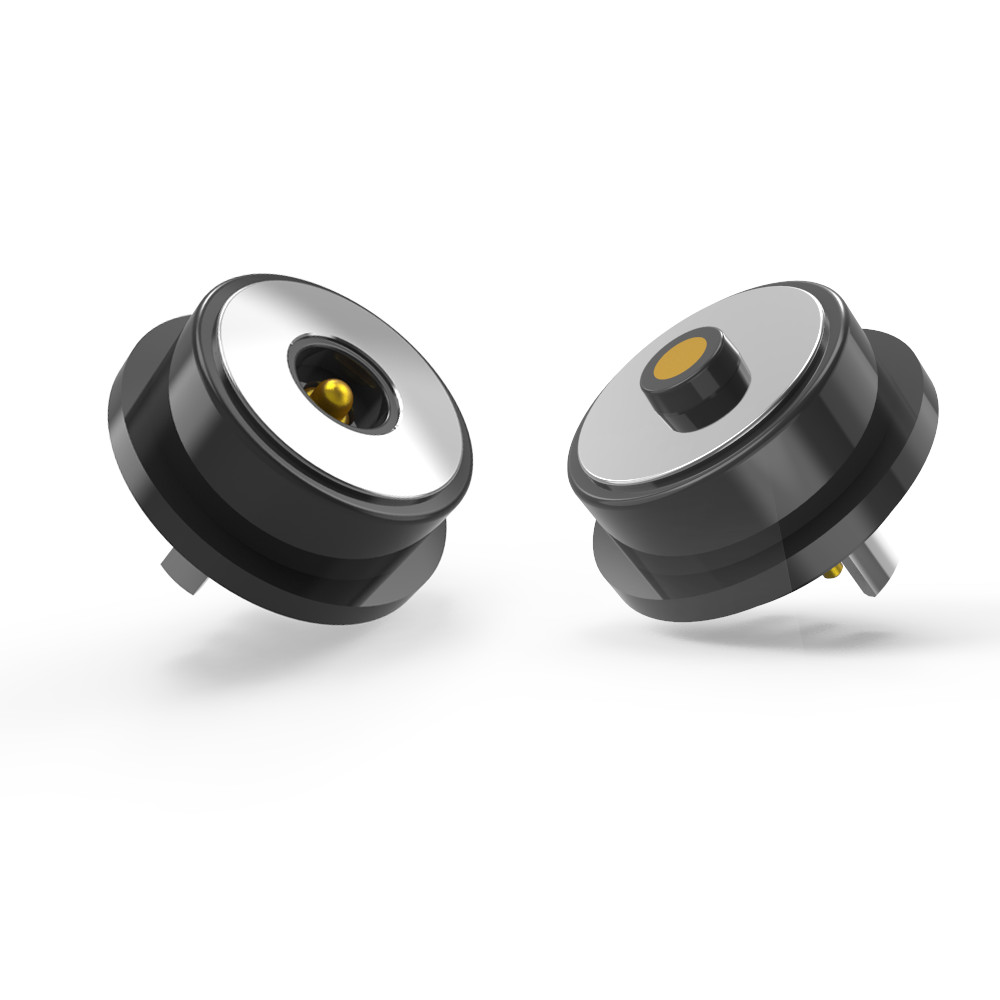

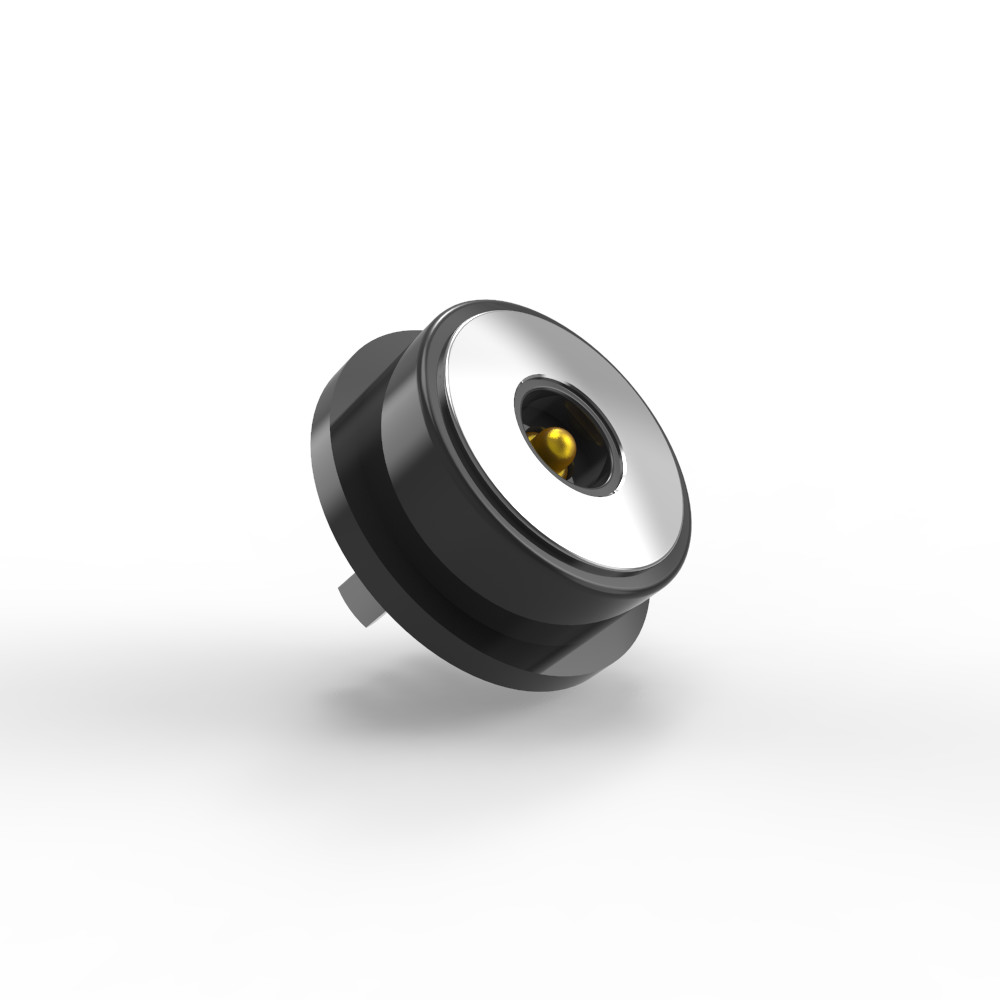

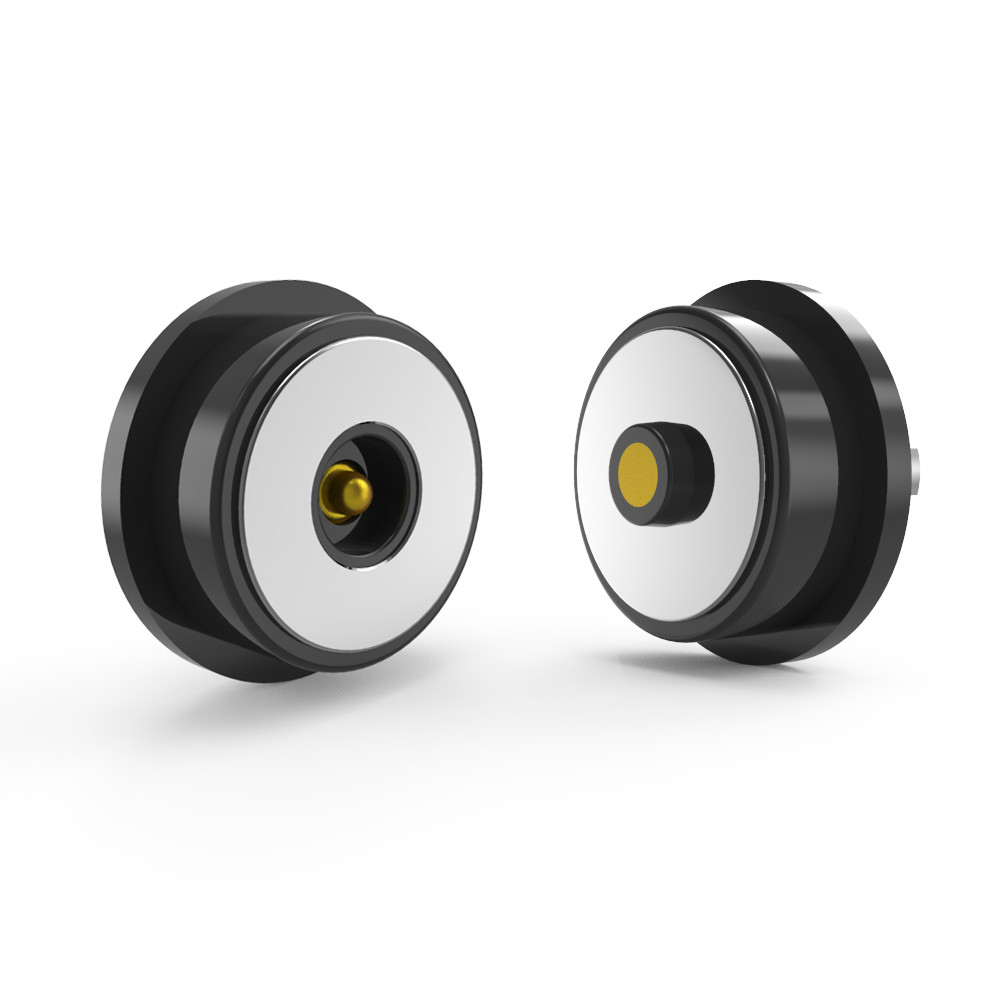

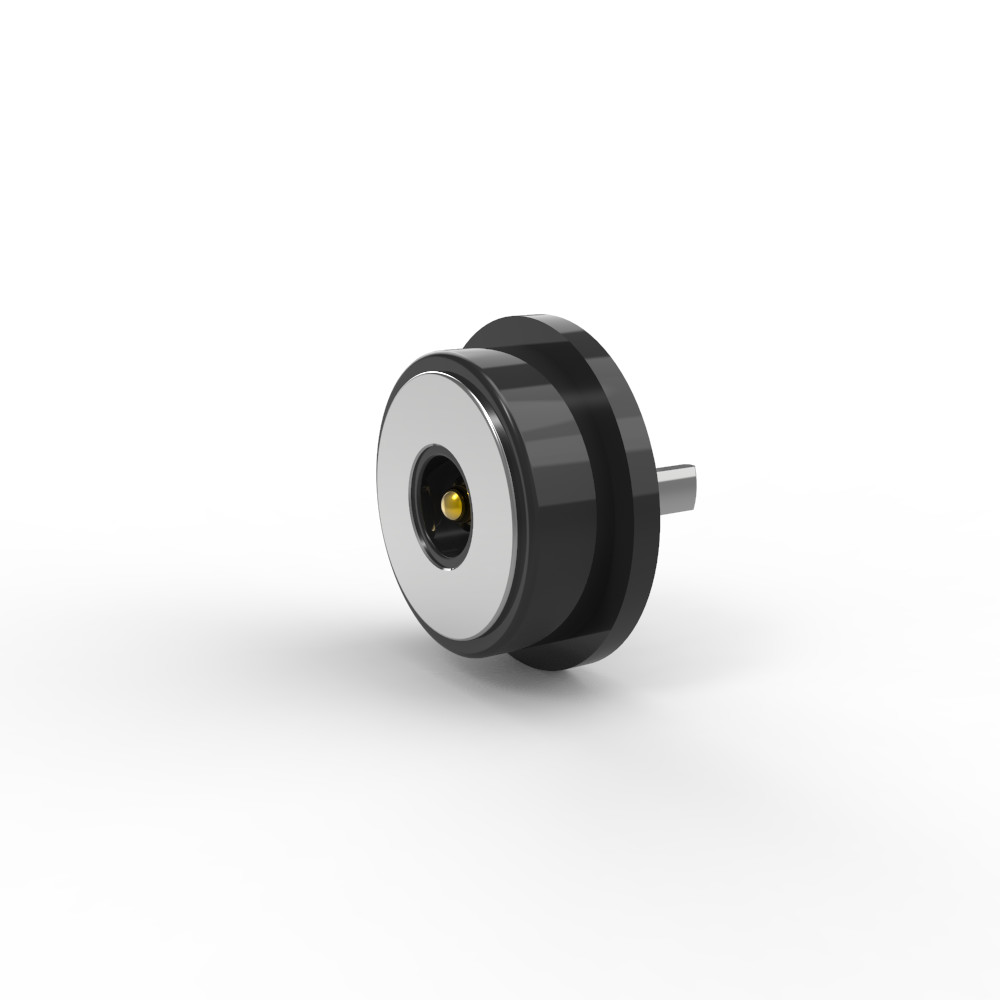

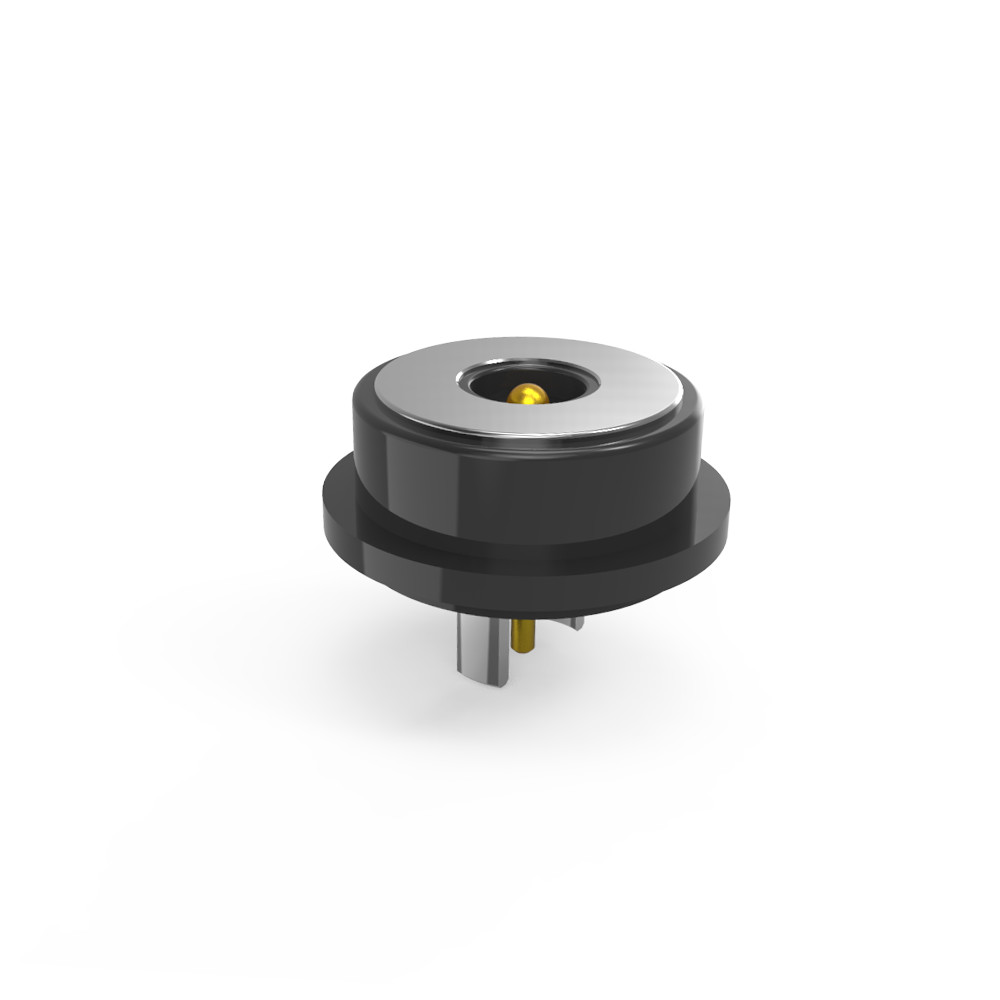

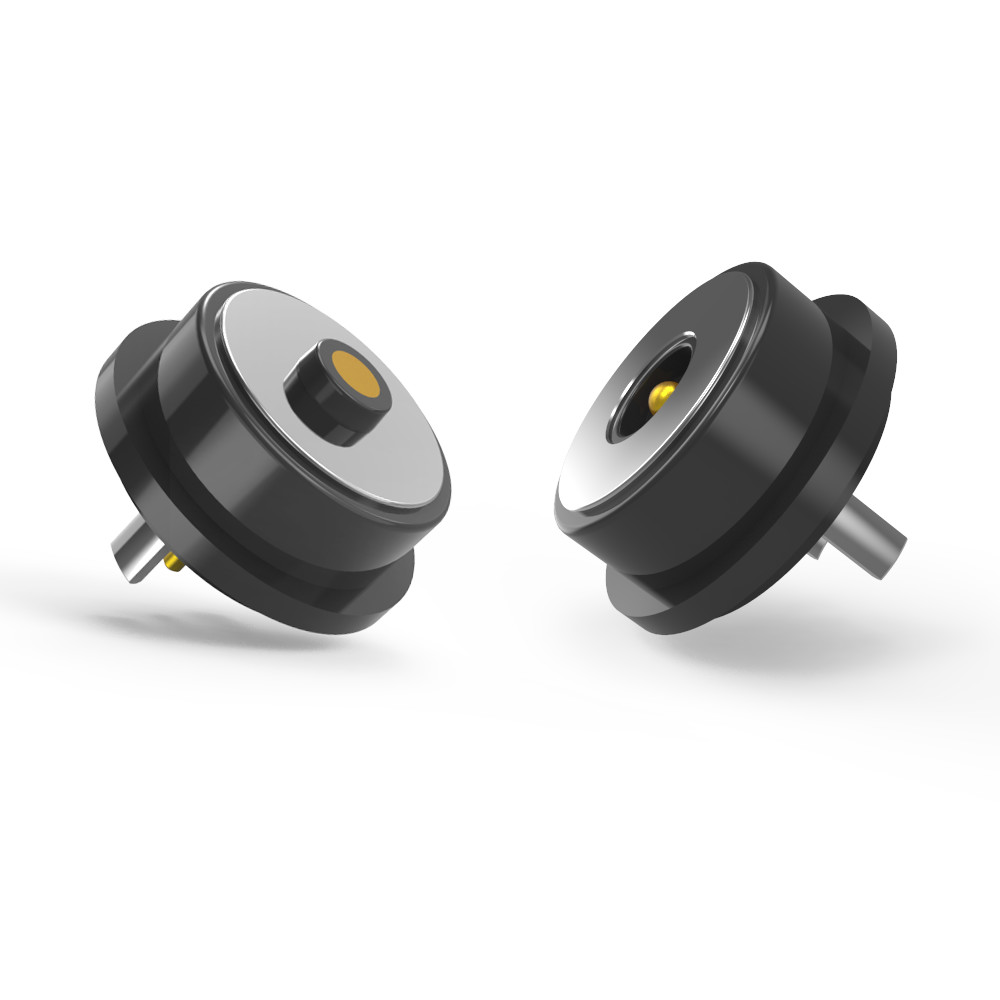

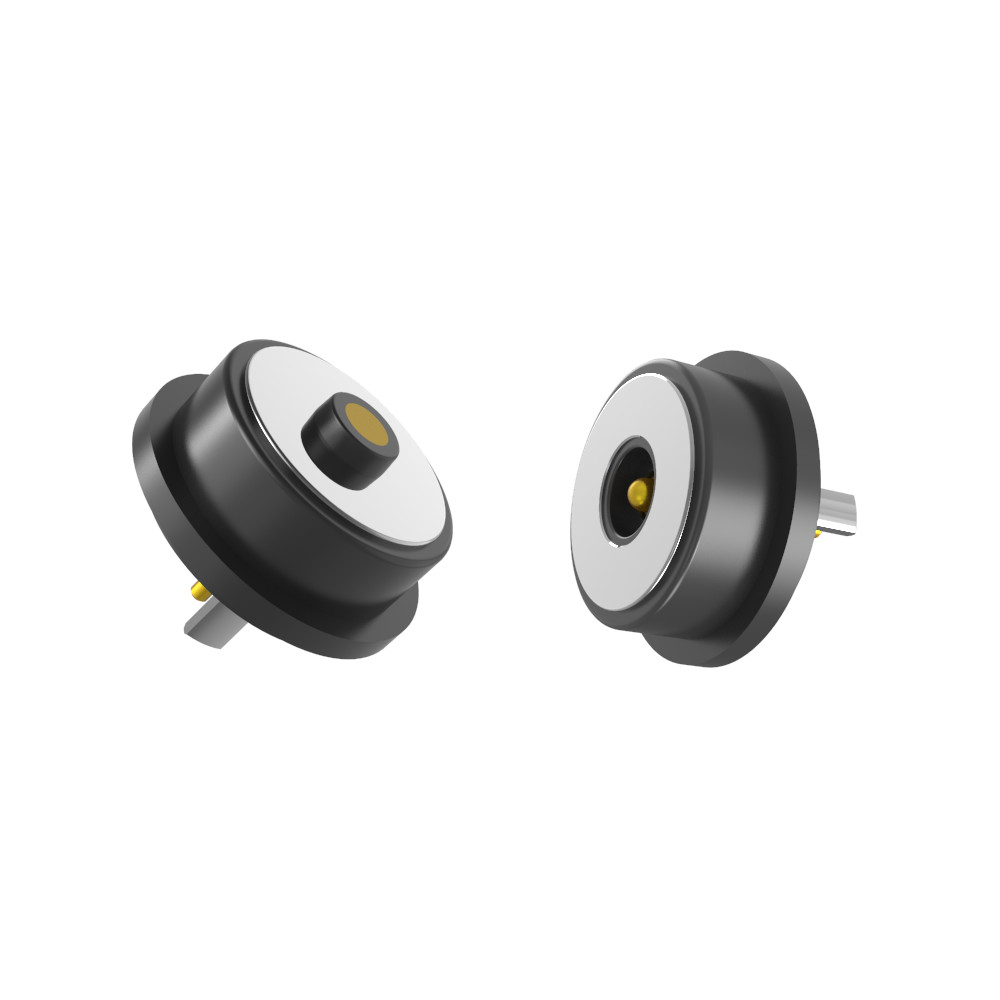

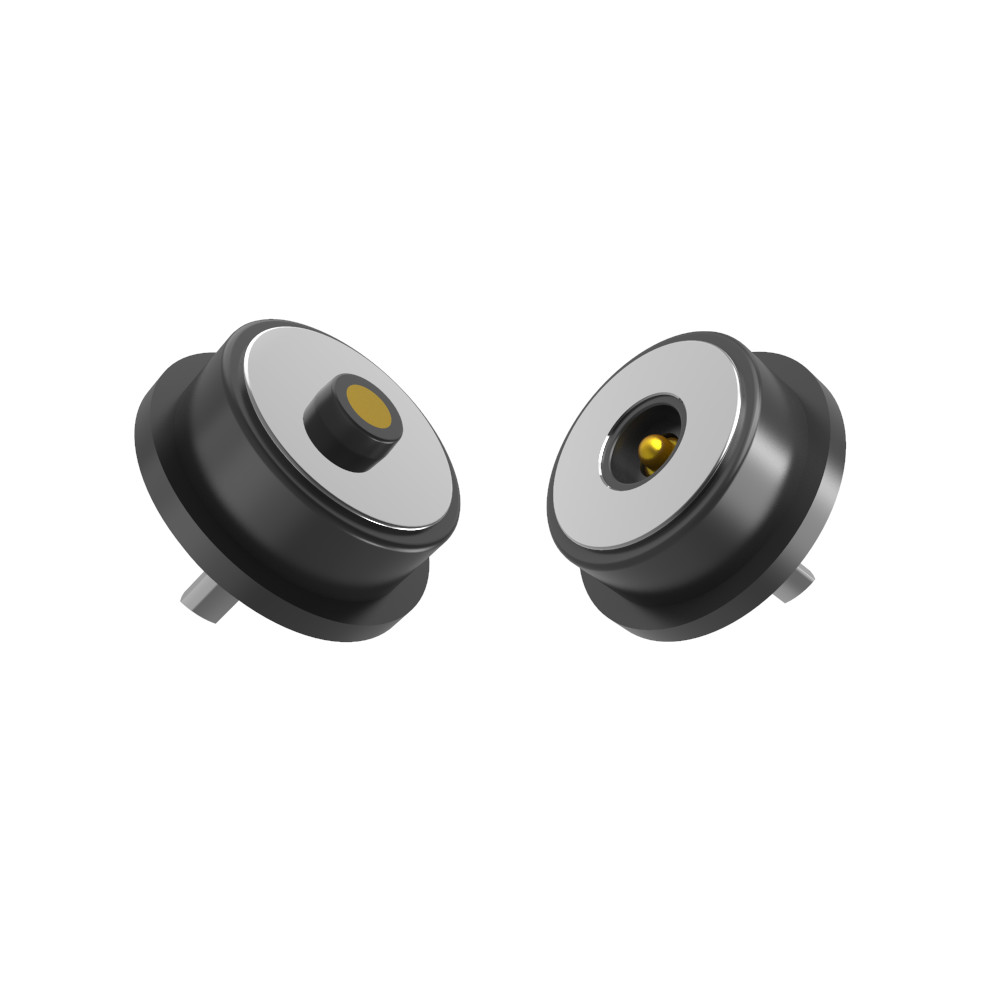

Conector de pin DC de alta força de contato 3A Conectores masculinos femininos preto para dispositivo eletrônico

8Conector magnético DC masculino-feminino de alta força de contato de 0,0 mm para dispositivo electrónico

Materiais:

Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;

Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;

Primavera:SUS 304 revestimento 1U" Au;

Revestimento: preto HTN+30%GFUL94 V-0;

Concha: livre de chumbo C6801Ni revestido

Magnético: NdFeB N52 Revestimento Ni

Mecânico:

Força da mola: 60 g ± 10 g, a um curso de 0,4 mm.

A cegonha:0.6mm.

Duração de vida mecânica: 50.000 ciclos Min.

Especificações elétricas:
Voltagem nominal: 12 V DC.

Corrente nominal: 3,0 A.

Resistência de contacto: ≤ 50 mΩ (milliohms) por pin.

Testes:

100% de circuito aberto/curto-circuito.

Compatível com a ROHS/REACH (sem substâncias perigosas).

Ensaio com sal: 48 horas (validação da resistência à corrosão).

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho técnico do conector magnético masculino redondo

Desenho técnico do conector magnético feminino redondo

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens dos conectores magnéticos redondos
Durabilidade: desgaste reduzido da porta (sem inserção física).
Segurança: desconecta-se sob tensão, evitando danos.
Conveniência: fácil acasalamento às cegas (auto-alinhamento).
Resistência à água/polvo: Frequentemente usada em projetos selados.

Aplicação de produtos de conectores magnéticos:

1. Eletrónica de Consumo
Smartphones e tablets: Alguns dispositivos usam conectores magnéticos para carregamento/transferência de dados.
Computadores portáteis: conectores magnéticos de alimentação

Wearables: relógios inteligentes e fitneses usam-nos para carregar.

2. Dispositivos de áudio
Fones de Ouvido Sem Fio: Casos de carregamento geralmente têm conectores magnéticos para alinhamento.
Fones de ouvido: Alguns fones de ouvido de alta qualidade usam portas de carregamento magnético.

3Dispositivos médicos
Auxílios auditivos: Carregamento magnético para projetos pequenos e resistentes à água.
Monitores portáteis: ligações seguras para sensores médicos.

4Indústria e Automóveis
Robótica: ligações de energia/dados de libertação rápida para sistemas modulares.
Carregamento EV: Alguns protótipos usam conectores magnéticos para acoplamento sem esforço.

5. Smart Home e IoT
Luzes/Ventiladores modulares: ligações magnéticas de alimentação fáceis de ligar.
Câmaras de segurança: Carregamento simplificado para modelos a bateria.

 6Militar e Aeroespacial
Conectores magnéticos robustos para desconexão rápida em ambientes adversos.

Por que a UPE deve ser o seu parceiro?

1. Protótipos rápidos (3-5 dias para amostras)
●Velocidade de colocação no mercado: a rápida transformação das amostras acelera os ciclos de desenvolvimento do produto.

●Teste iterativo: permite refinamentos rápidos do projeto antes da produção em massa.

●Vantagem: Ideal para indústrias como automotiva, médica ou electrónica de consumo, onde a inovação sensível ao tempo é fundamental.

2. Rentabilidade (preços MOQ competitivos)
● Quantidades mínimas de encomenda (MOQ) baixas: reduz os custos iniciais para startups ou pequenos lotes.

●Escalabilidade: A fixação de preços flexíveis garante a acessibilidade tanto para a produção de protótipos como para encomendas em grande escala.

●Proposta de valor: equilibra a produção de alta qualidade com soluções económicas.

3Garantia da qualidade (100% de testes automatizados)
● Zero defeitos: a inspecção automatizada (por exemplo, óptica, elétrica, mecânica) garante a fiabilidade.

●Consistência: Elimina os erros humanos nos ensaios críticos (por exemplo, resistência ao contacto, salinidade, duração do ciclo).

●Conformidade: Cumprir normas industriais rigorosas (ROHS, REACH, categoria automóvel).

4Produção de alta tecnologia e engenharia de precisão
●Fabricação avançada: usinagem CNC, estampagem de precisão e micro-cobertura (por exemplo, Au/Ni para conectores).

●Expertise em materiais: domínio de materiais especializados (LCP, SUS 304, ímãs NdFeB, latão sem chumbo).

●Soluções específicas para aplicações: adaptadas a componentes complexos

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
