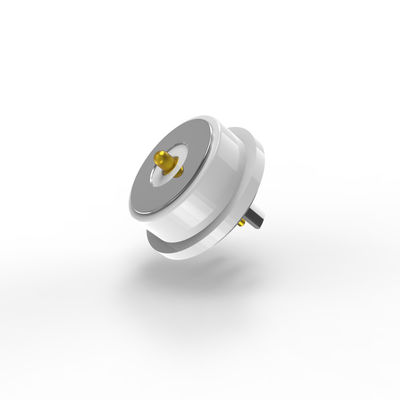

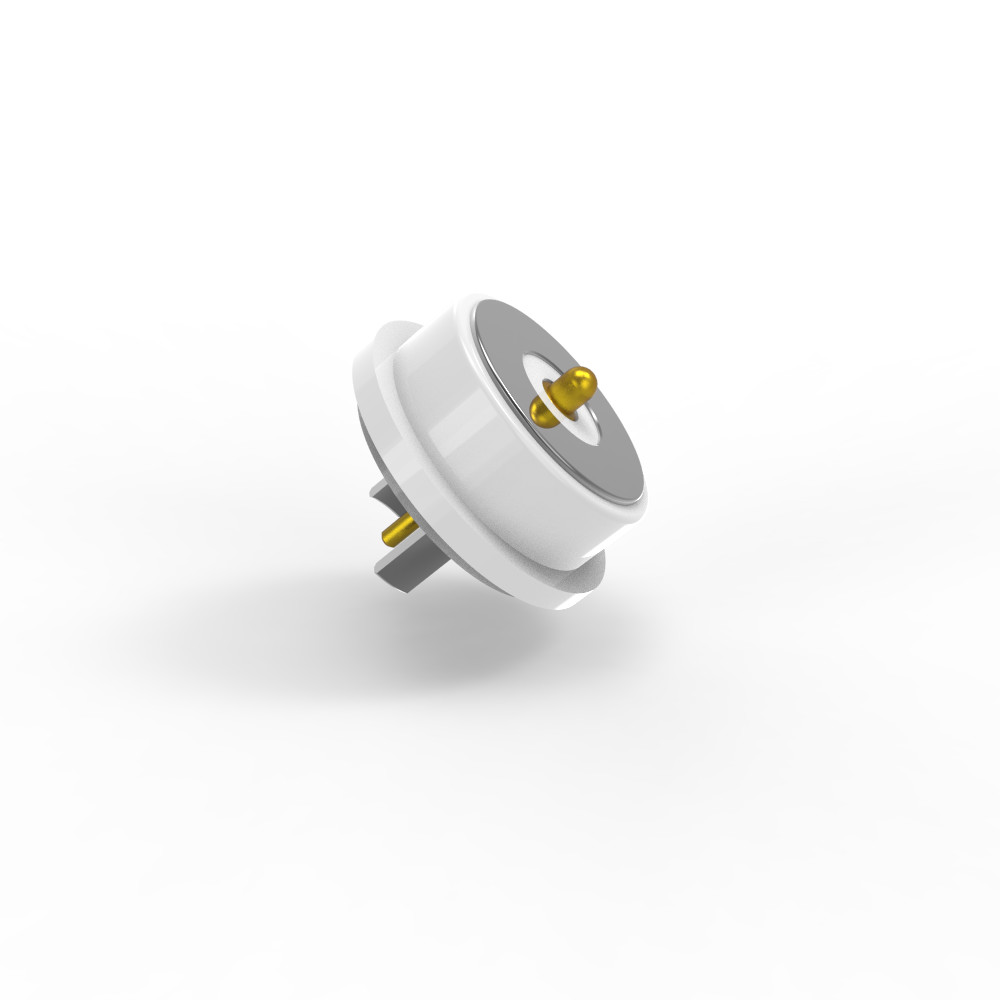

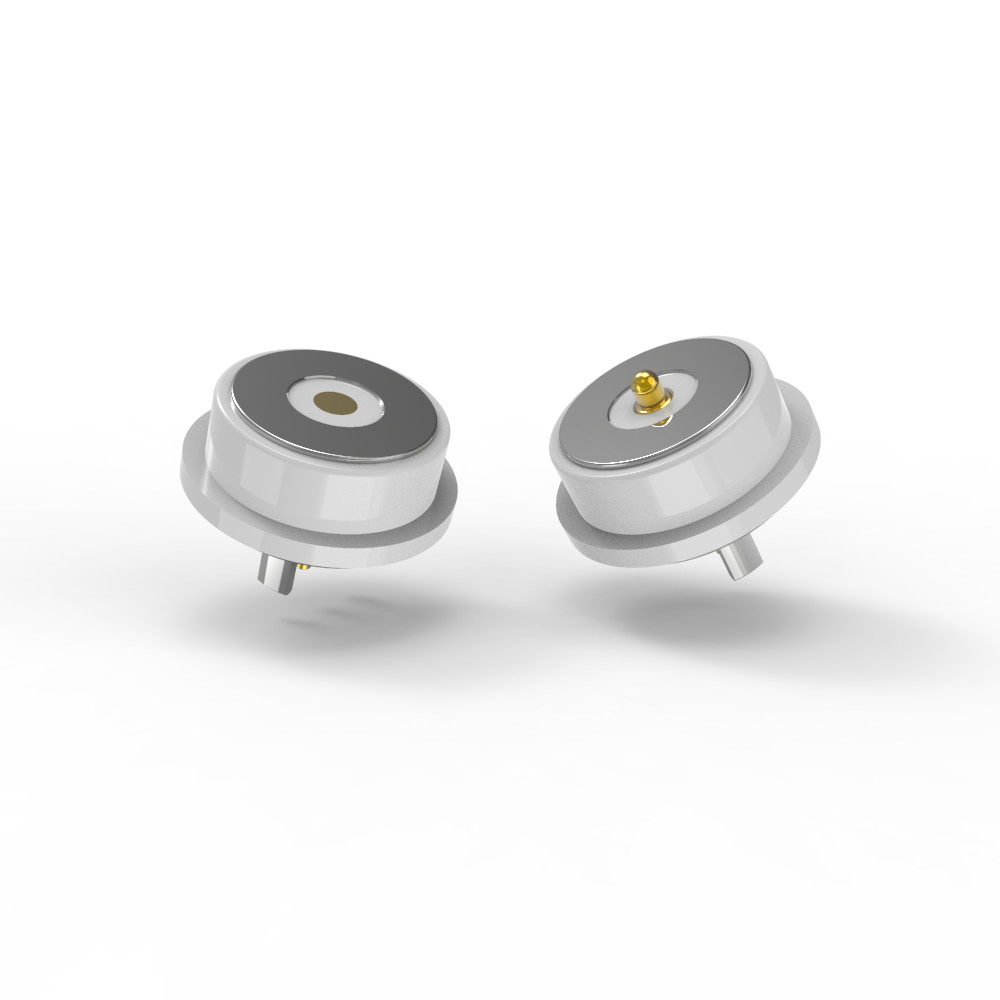

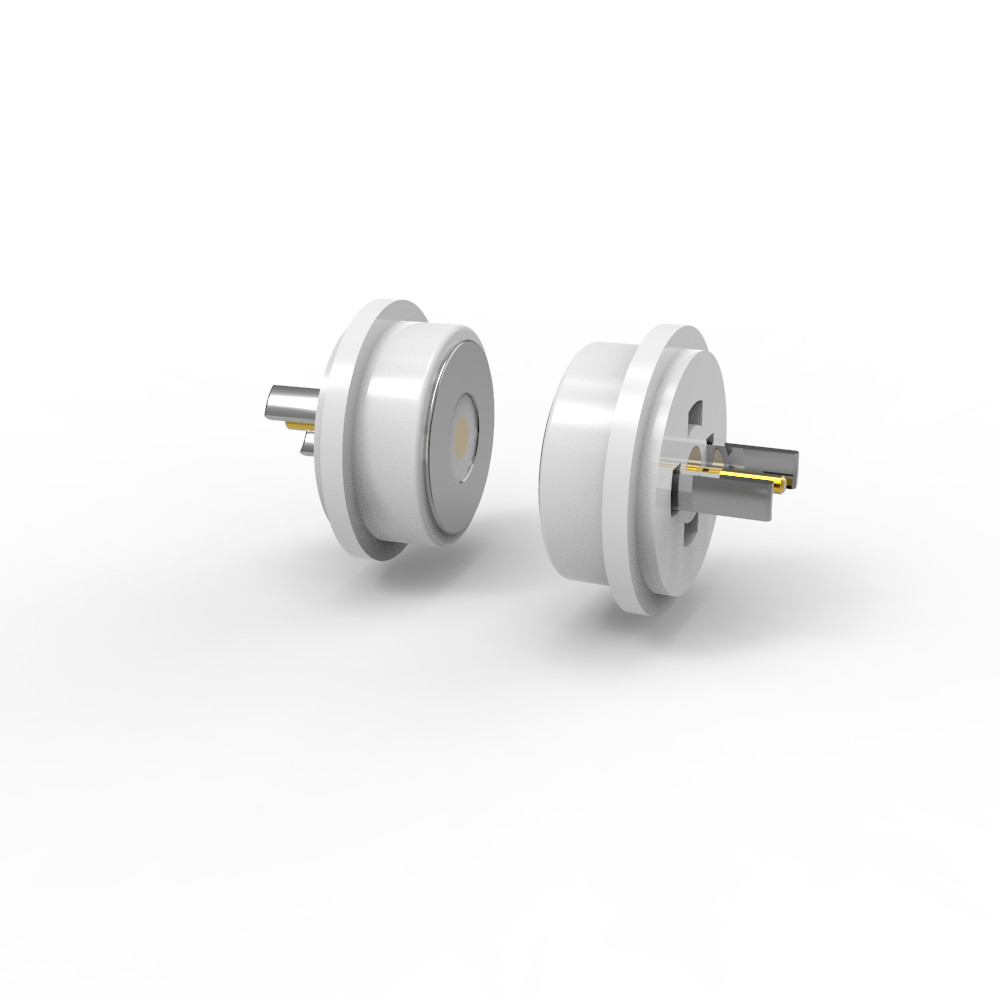

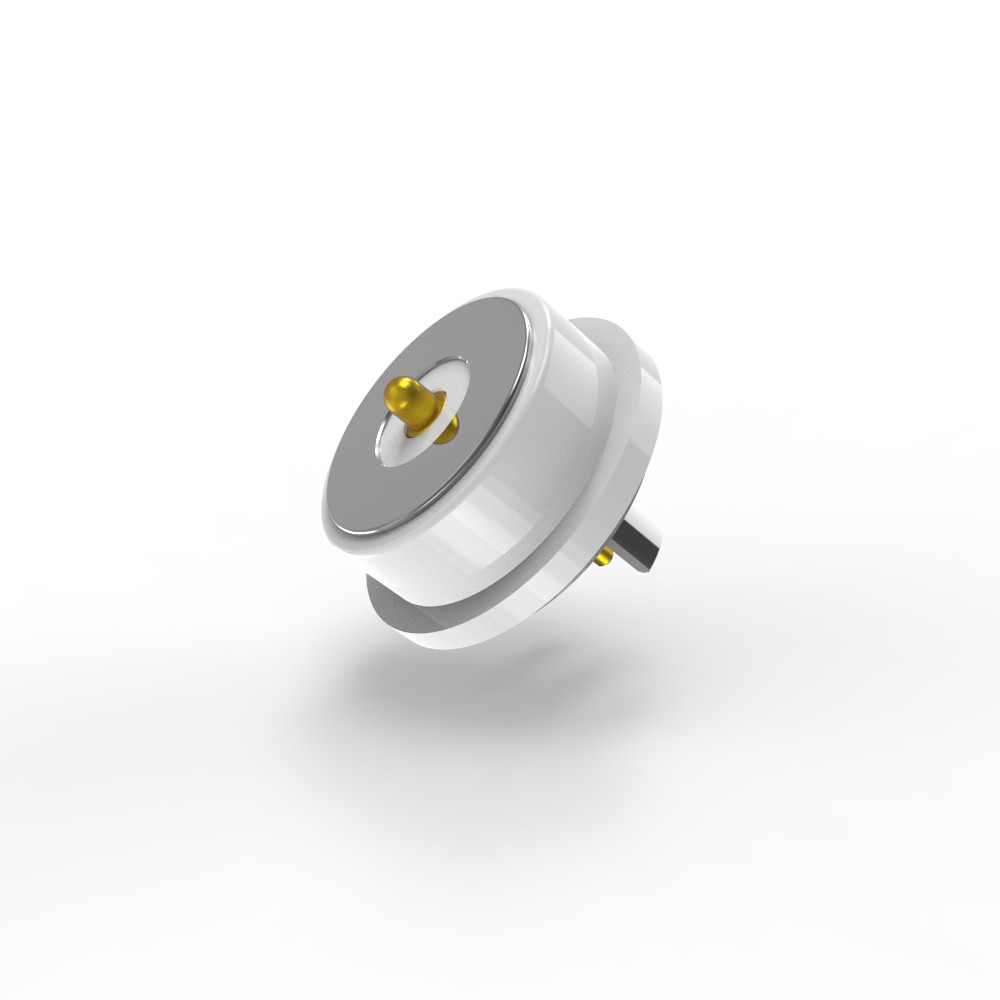

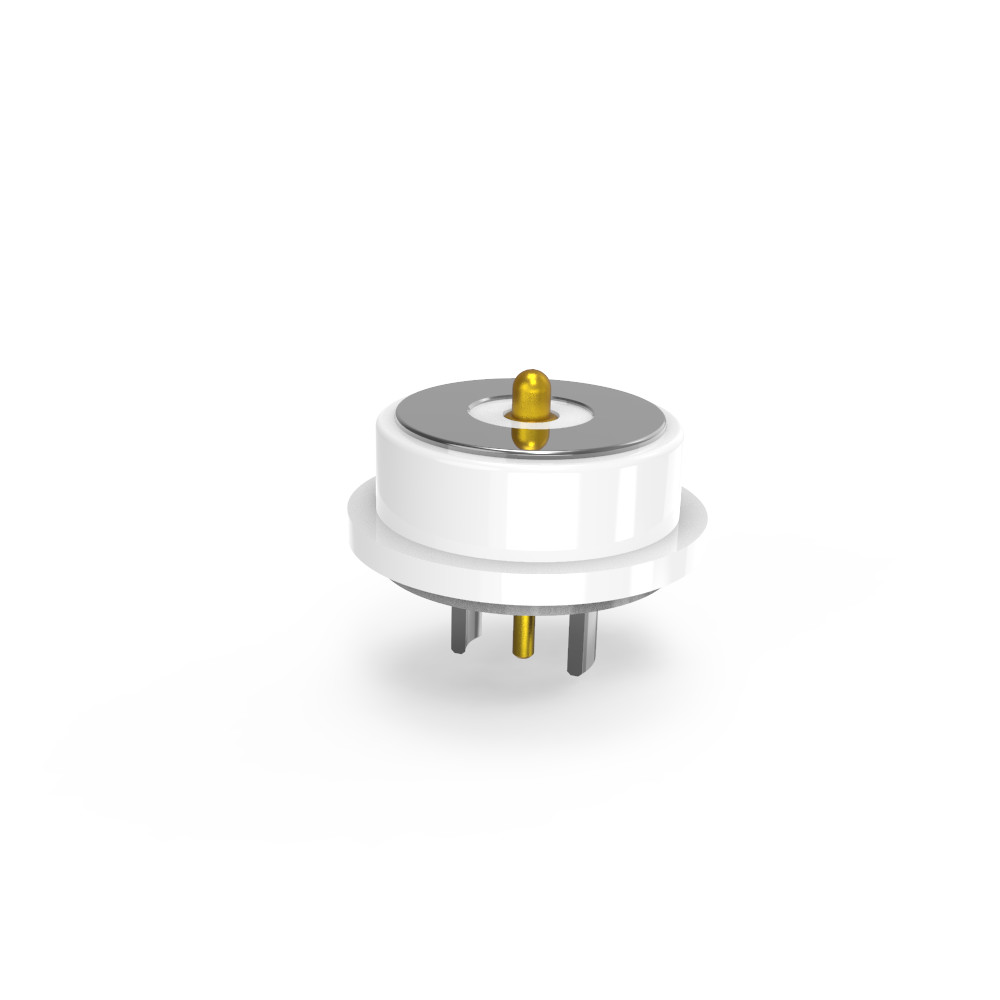

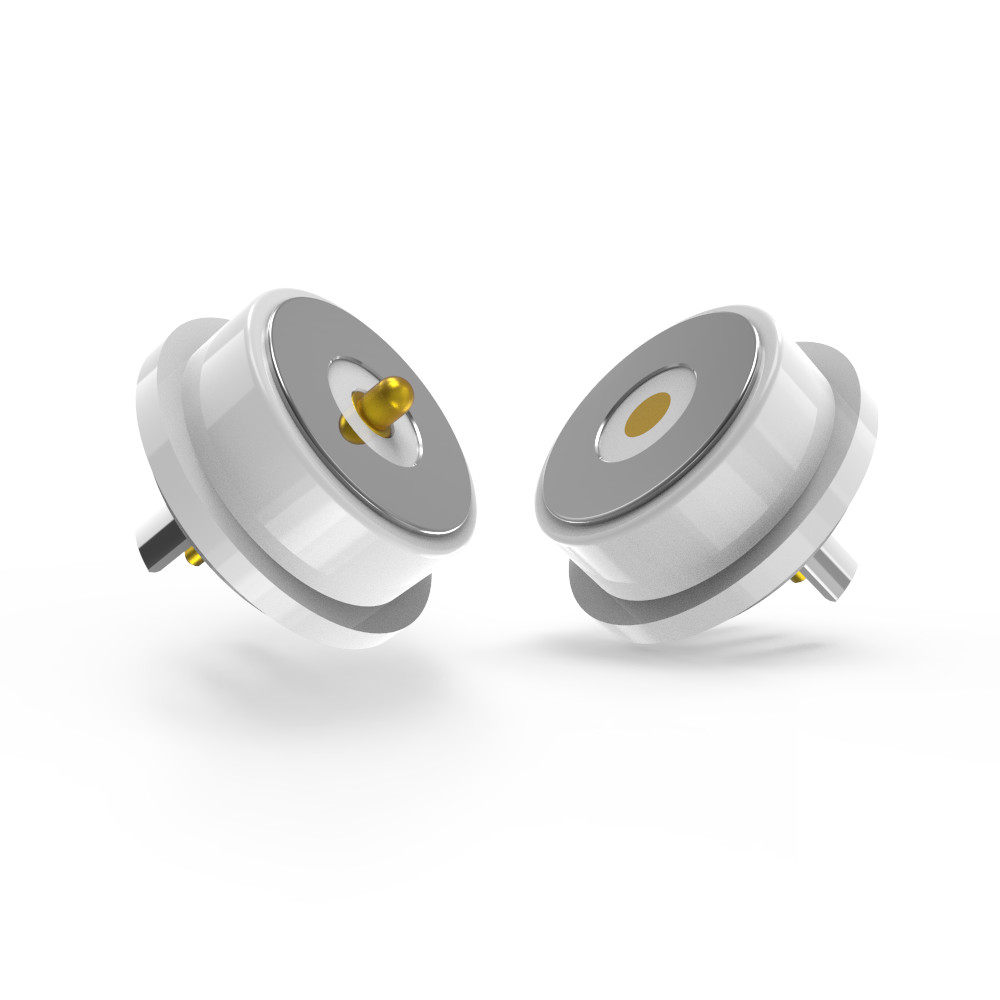

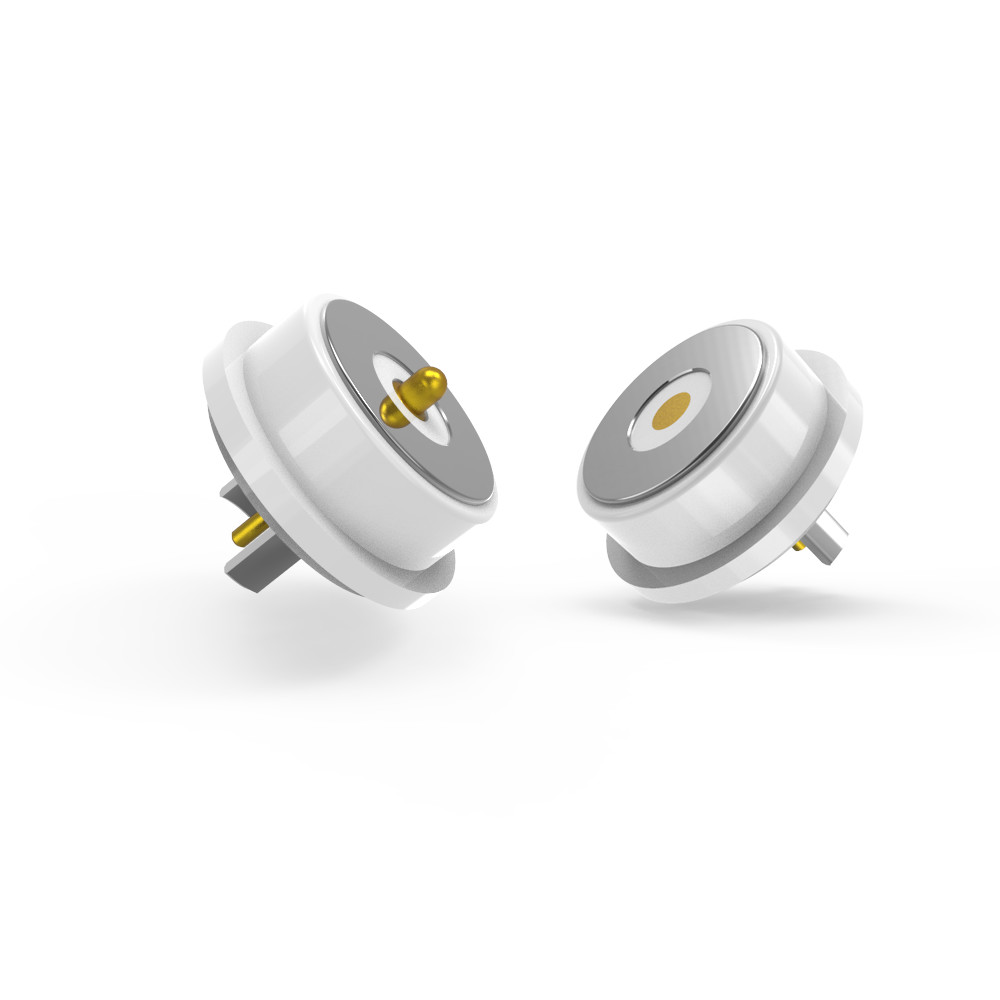

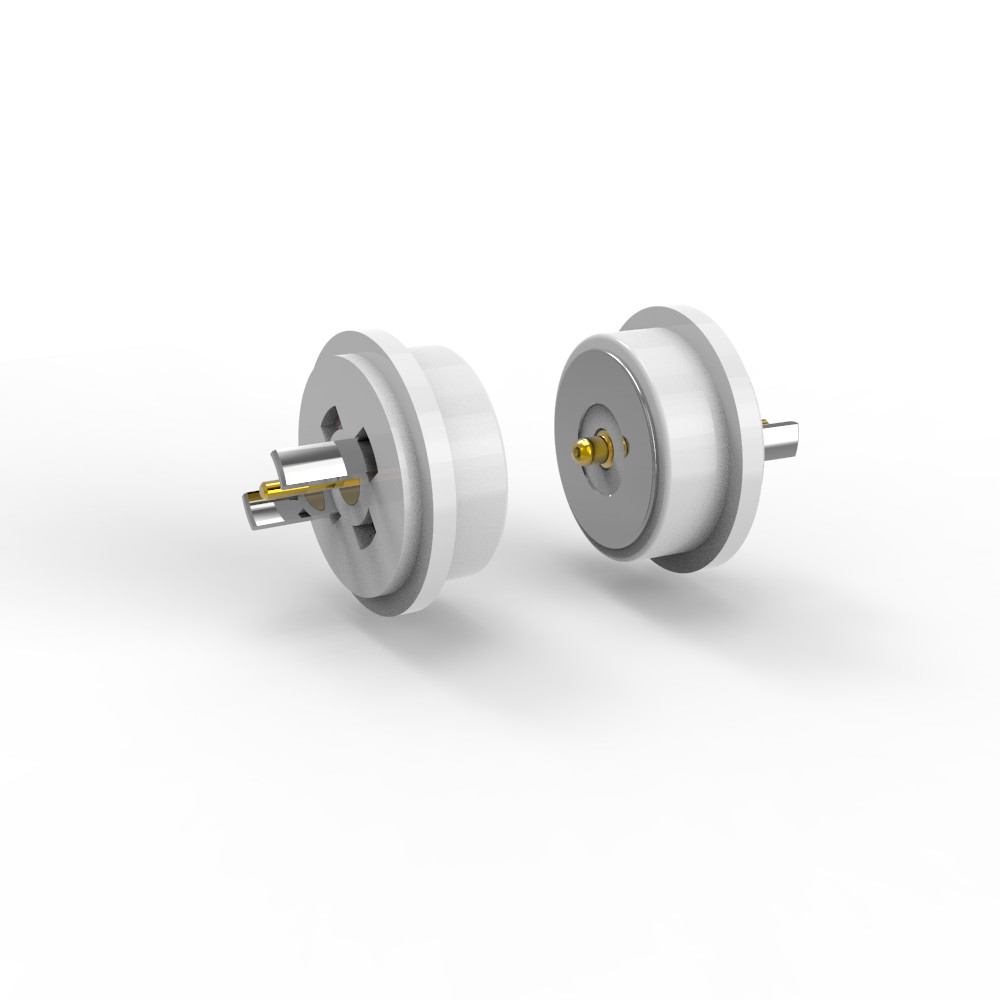

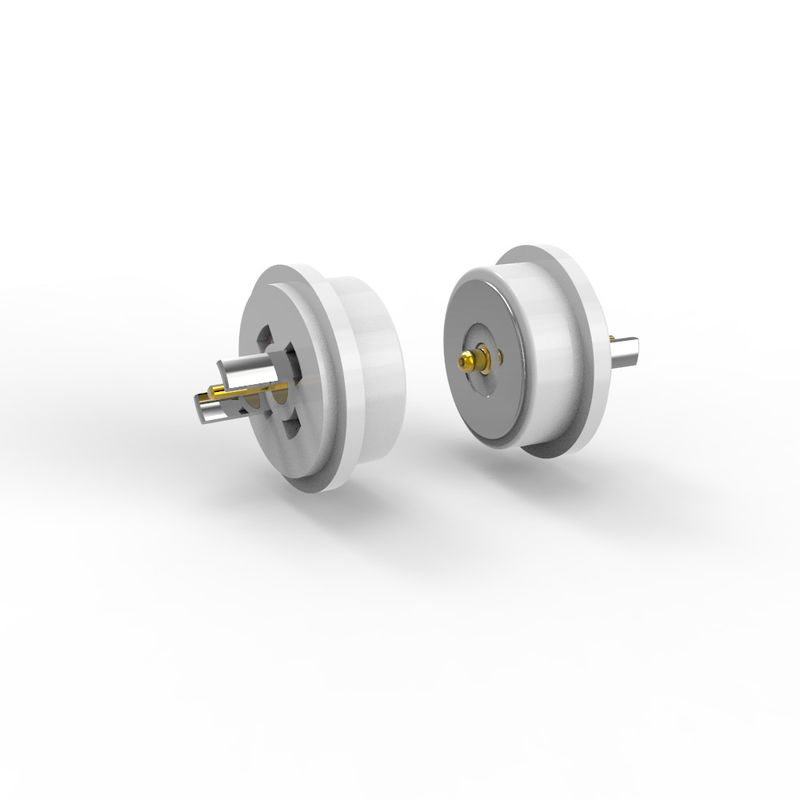

Conectores de pin de Pogo Magnético Branco 2 Pin Conector Masculino e Feminino 8.0mm

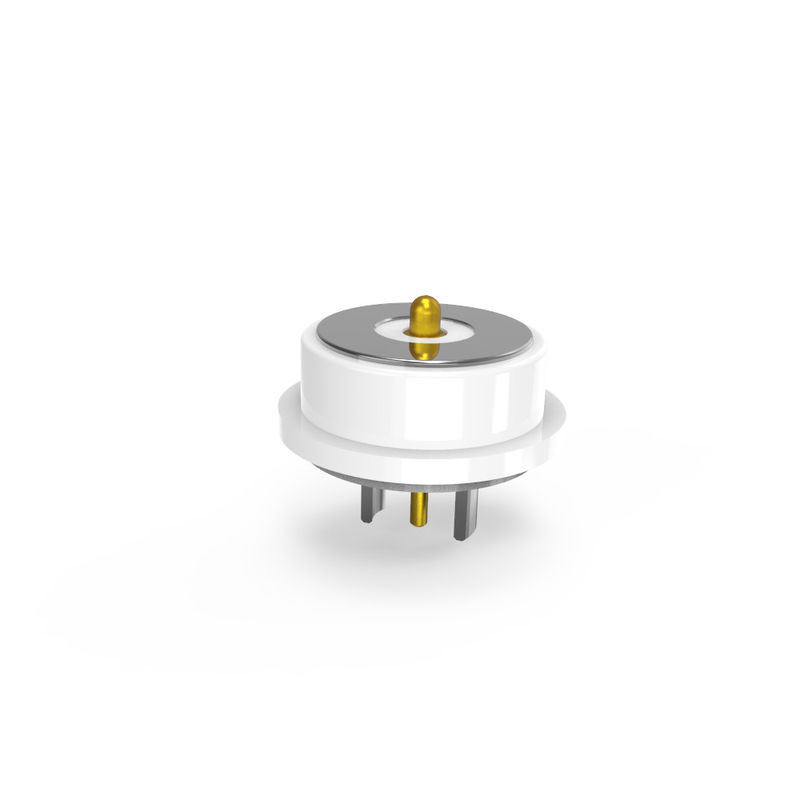

Conector de pin Pogo macho e fêmea conector magnético branco redondo com 8,0 mm

1Especificações do material

.Plugão e barril:

Material de base: latão sem chumbo (C6801)

Revestimento: Mínimo de 5 μ" (micro polegadas) de ouro (Au) superior a 60 ‰ 100 μ" de níquel (Ni) para resistência à corrosão e condutividade.

.Primavera:

Material: aço inoxidável SUS 304

Revestimento: 1 μ" de ouro (Au) para condutividade.

.Habitação:

Material: LCP branco (polímero de cristal líquido) com 30% de fibra de vidro (GF), classificado UL94 V-0 (retardante de chama).

.Concha:

Material: latão sem chumbo (C6801) com revestimento de níquel (Ni).

.Imã:

Material: Neodímio Ferro Boro (NdFeB) grau N52 (alta resistência magnética) com Revestimento de Níquel.

2Especificações mecânicas

.Força de mola: 60 g ± 10 g a um curso de trabalho de 1,0 mm (força de ação).

.Total de tracção: 1,2 mm (distância total percorrida).

.Vida útil mecânica: mínimo de 50 000 ciclos (durabilidade).

.Mecanismo de ação: provavelmente magnético (através do ímã NdFeB) com um sistema de pistão e mola.

Eletrodomésticos:

Voltagem: 12 V.

Corrente:3.0A.

Resistência de contacto: 50mΩMax (PIN).

Testes:

100% de circuito aberto/curto-circuito.

Compatível com a ROHS/REACH (sem substâncias perigosas).

Ensaio com sal: 48 horas (validação da resistência à corrosão).

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho técnico do conector magnético masculino redondo

Desenho técnico do conector magnético feminino redondo

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens do conector magnético:

1)Experiência de ligação automática de adsorção; operação fácil;

2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.

3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;

4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);

5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;

6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;

8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo

A direcção ((É orientada para o utilizador e fácil de usar)

10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);

11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;

12) Fornecer uma transmissão confiável de sinal de alta RF.0

Aplicação de produtos de conectores magnéticos:

● Dispositivos portáteis(relógios inteligentes, fones de ouvido AR/VR)

● Equipamentos médicos(diagnóstico portátil)

● IoT industrial(sensores modulares, robótica)

● Eletrônicos de consumo(docas de carga magnética) ect..

Por que a UPE deve ser o seu parceiro?

●Protótipos rápidos: 3-5 dias para amostras

●Rentabilidade: Preços MOQ competitivos

●Garantia da qualidadeTestes 100% automatizados

●Produção de alta tecnologiacom engenharia de precisão

●Controle sistemático da qualidadepara um desempenho consistente

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
