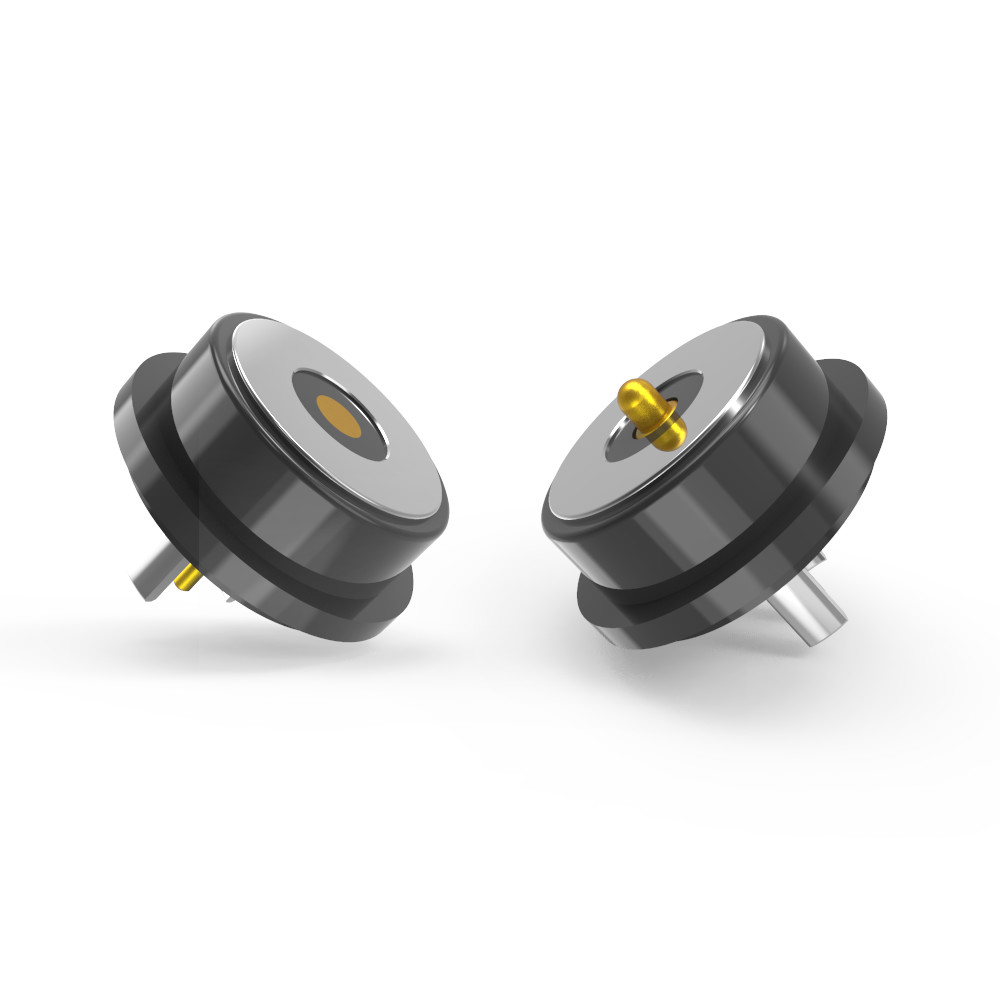

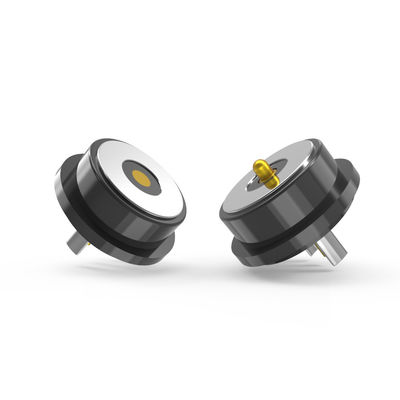

Conector magnético redondo HTN Conector elétrico carregado de mola preta 3A

Conector magnético redondo preto HTN OD8.0mm de 2 pines, carregado de mola

Materiais:

Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;

Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;

Primavera:SUS 304 revestimento 1U" Au;

Revestimento: preto LCP+30%GFUL94 V-0;

Concha: livre de chumbo C6801Ni revestido

Magnético: NdFeB N52 Revestimento Ni

Mecânico:

Força da mola: 60 g ± 10 g, a 1,0 mm de curso de trabalho.

A cegonha:1.2mm.

Duração de vida mecânica: 50.000 ciclos Min.

Especificações elétricas:
Voltagem nominal: 12 V DC.

Corrente nominal: 3,0 A.

Resistência de contacto: ≤ 50 mΩ (milliohms) por pin.

Testes:

100% de circuito aberto/curto-circuito.

Compatível com a ROHS/REACH (sem substâncias perigosas).

Ensaio com sal: 48 horas (validação da resistência à corrosão).

Descrição da aplicação do produto (não se limitando ao seguinte):

1. placa de PCB de soldagem por enchufe;

2.Formar e encapsular fios após solda;

3. Pode ser adicionado um terminal de transferência desse painel de PCB;

4- moldagem por injecção de moldes incorporáveis;

5Os fios podem ser ligados diretamente.

Parâmetro do conector magnético redondo:

Desenho técnico do conector magnético masculino redondo

Desenho técnico do conector magnético feminino redondo

Layout recomendado do PCB:

Tolerância de configuração: ± 0,05 mm

Vantagens do conector magnético:

1)Experiência de ligação automática de adsorção; operação fácil;

2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.

3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;

4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);

5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;

6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;

8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;

9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo

A direcção ((É orientada para o utilizador e fácil de usar)

10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);

11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;

12) Fornecer uma transmissão confiável de sinal de alta RF.0

Aplicação de produtos de conectores magnéticos:

1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética

2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual

3- Aviação, electrónica aeroespacial, comunicação militar

4.Equipamento de navegação, ensaio e medição de automóveis

5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)

Por que a UPE deve ser o seu parceiro?

1. Protótipos rápidos (3-5 dias para amostras)
●Velocidade de colocação no mercado: a rápida transformação das amostras acelera os ciclos de desenvolvimento do produto.

●Teste iterativo: permite refinamentos rápidos do projeto antes da produção em massa.

●Vantagem: Ideal para indústrias como automotiva, médica ou electrónica de consumo, onde a inovação sensível ao tempo é fundamental.

2. Rentabilidade (preços MOQ competitivos)
● Quantidades mínimas de encomenda (MOQ) baixas: reduz os custos iniciais para startups ou pequenos lotes.

●Escalabilidade: A fixação de preços flexíveis garante a acessibilidade tanto para a produção de protótipos como para encomendas em grande escala.

●Proposta de valor: equilibra a produção de alta qualidade com soluções económicas.

3Garantia da qualidade (100% de testes automatizados)
● Zero defeitos: a inspecção automatizada (por exemplo, óptica, elétrica, mecânica) garante a fiabilidade.

●Consistência: Elimina os erros humanos nos ensaios críticos (por exemplo, resistência ao contacto, salinidade, duração do ciclo).

●Conformidade: Cumprir normas industriais rigorosas (ROHS, REACH, categoria automóvel).

4Produção de alta tecnologia e engenharia de precisão
●Fabricação avançada: usinagem CNC, estampagem de precisão e micro-cobertura (por exemplo, Au/Ni para conectores).

●Expertise em materiais: domínio de materiais especializados (LCP, SUS 304, ímãs NdFeB, latão sem chumbo).

●Soluções específicas para aplicações: adaptadas a componentes complexos

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
