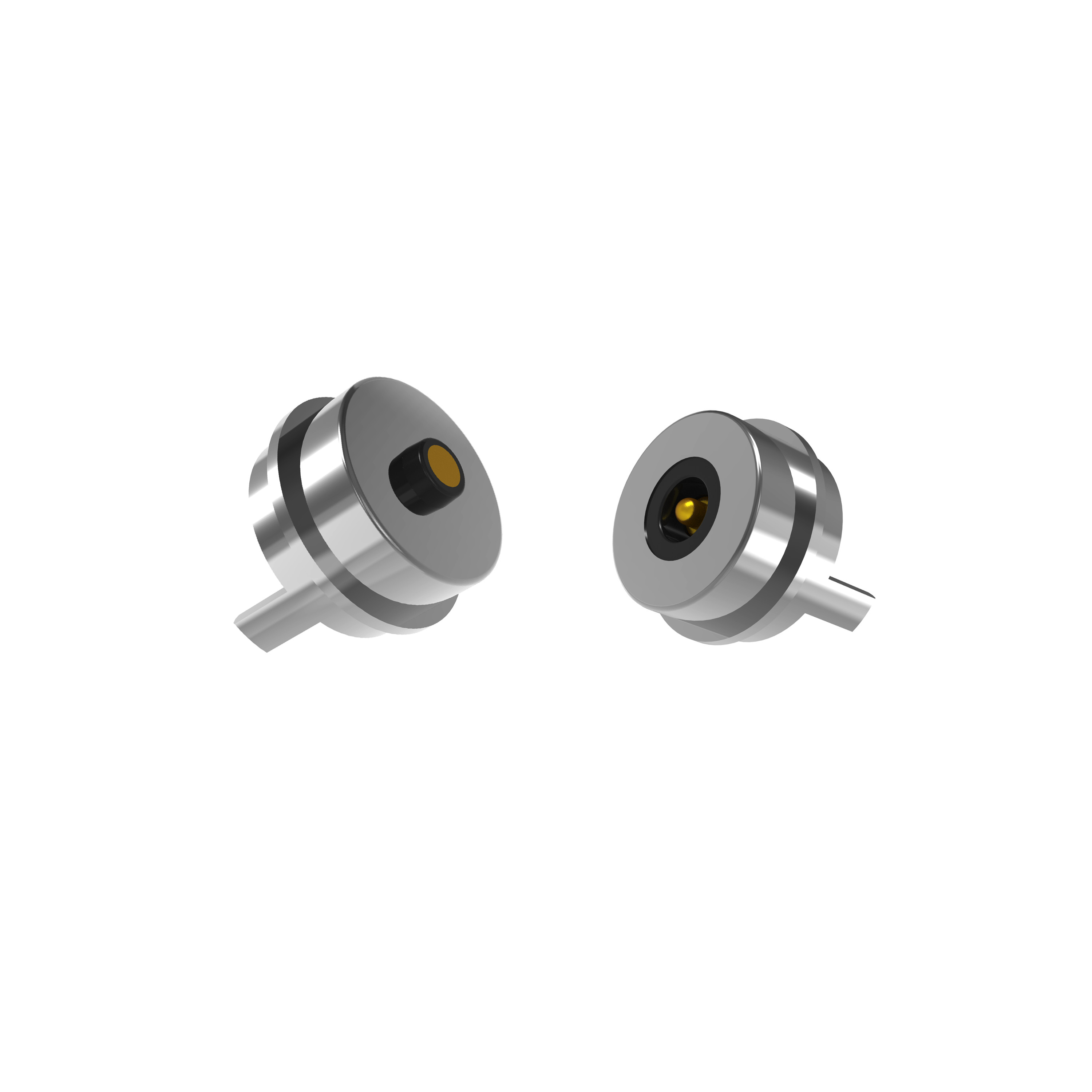

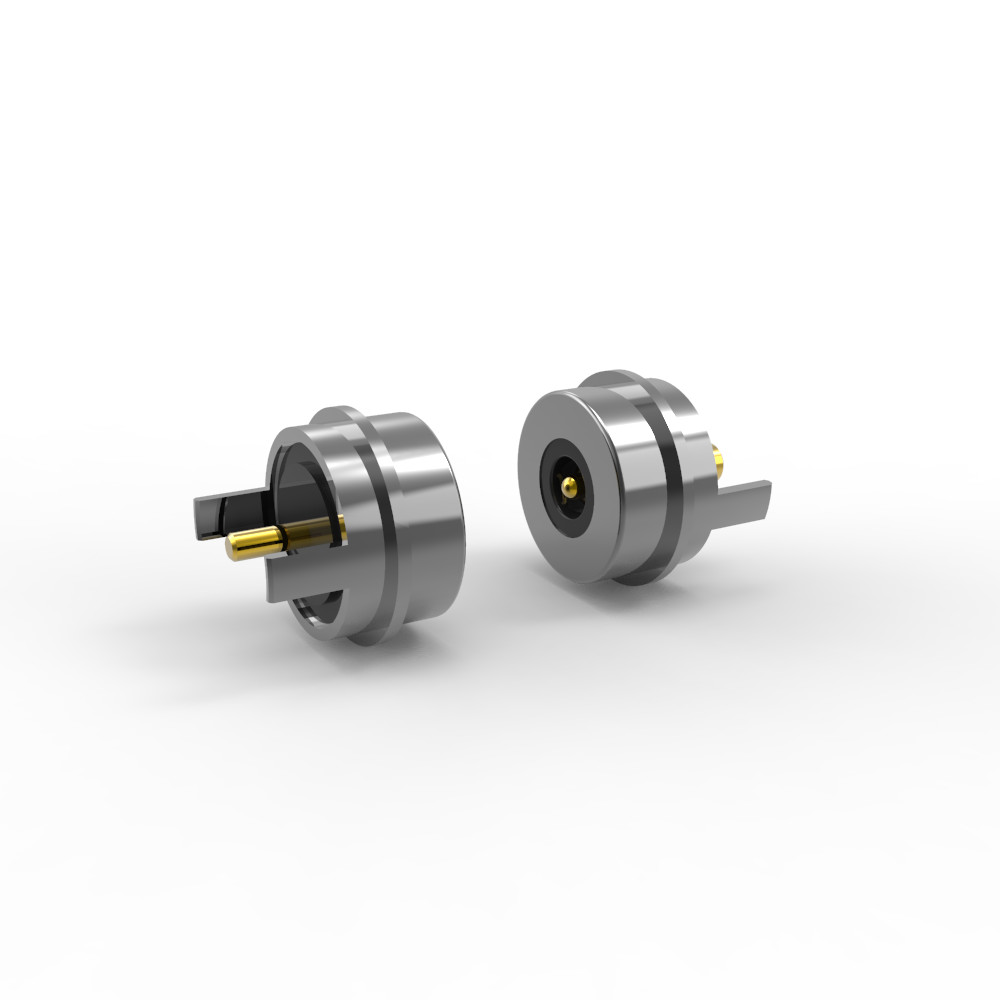

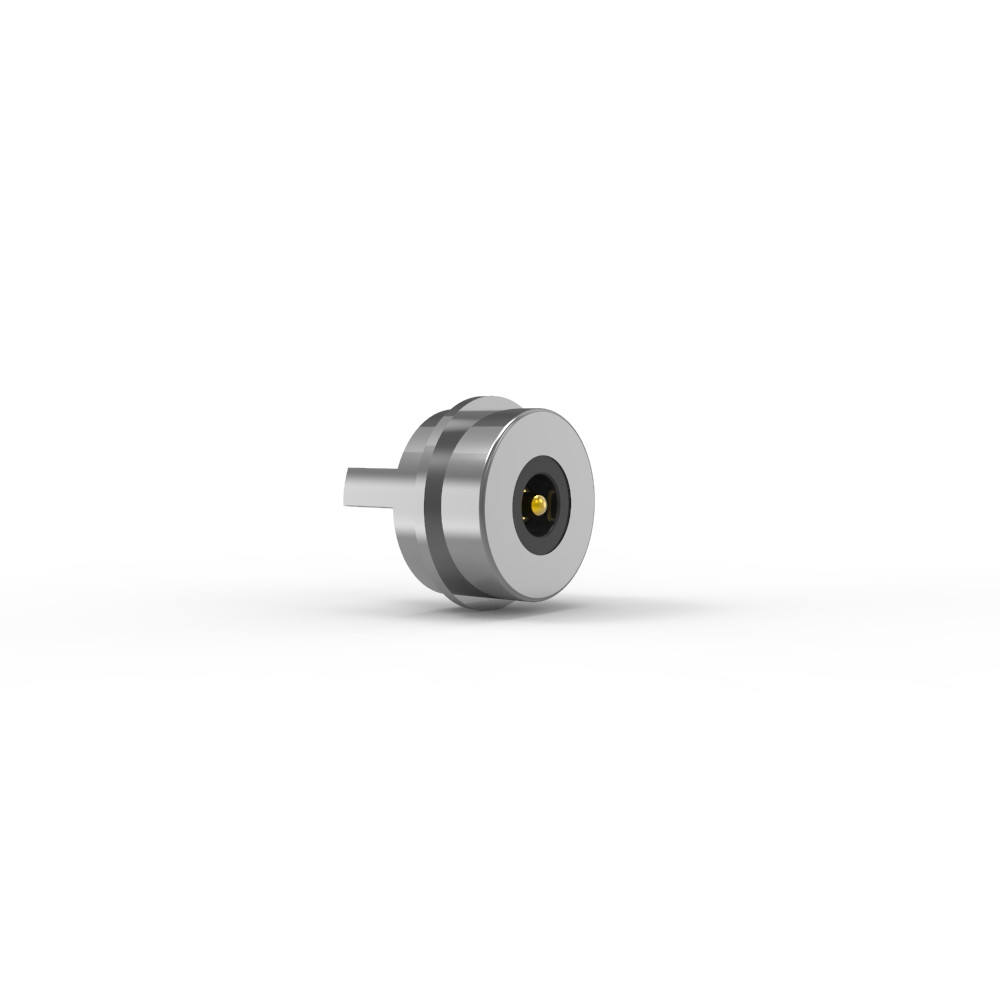

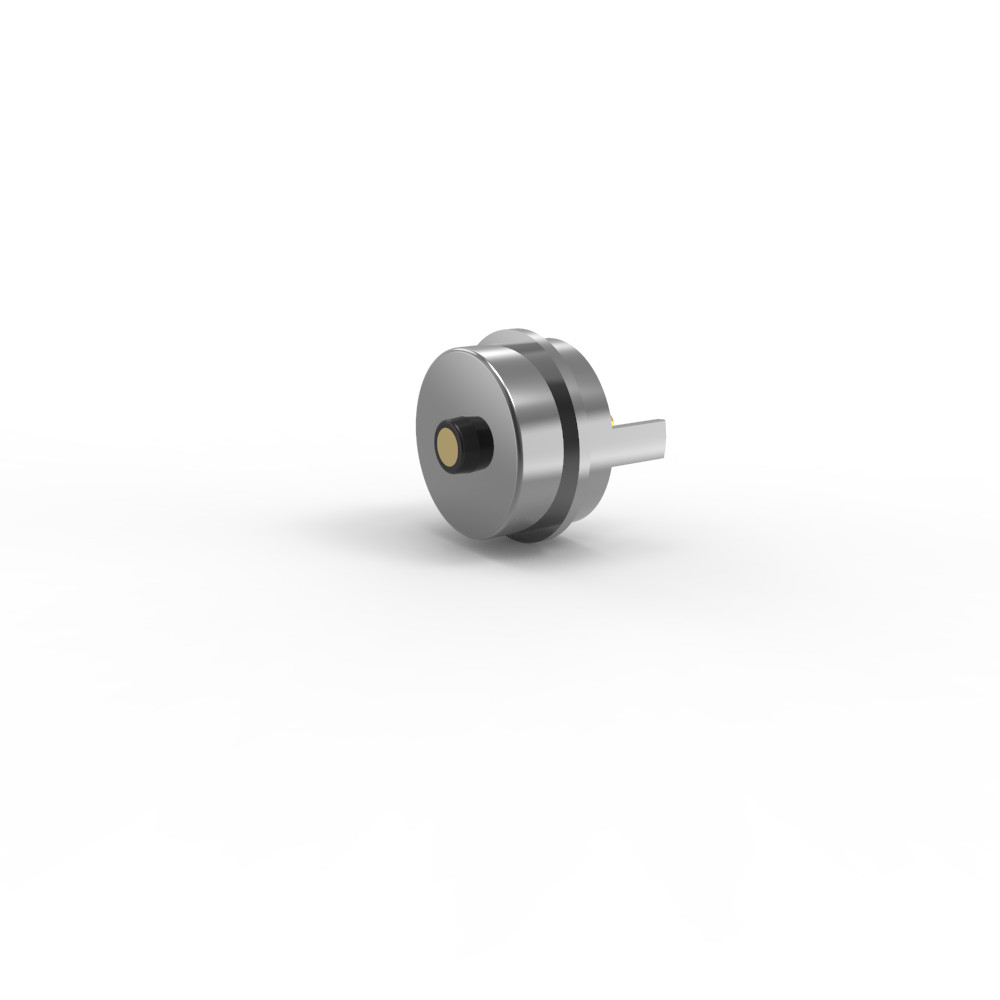

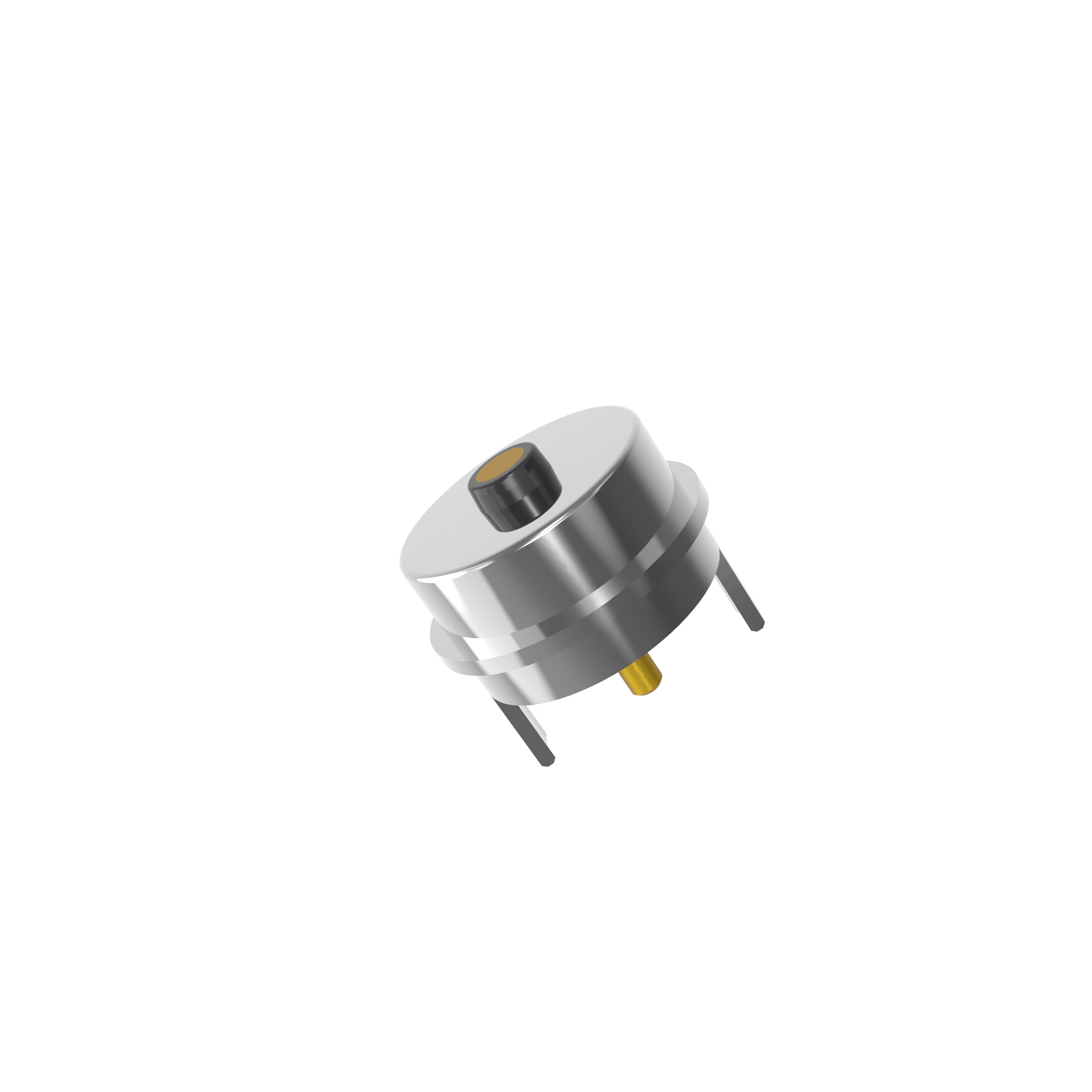

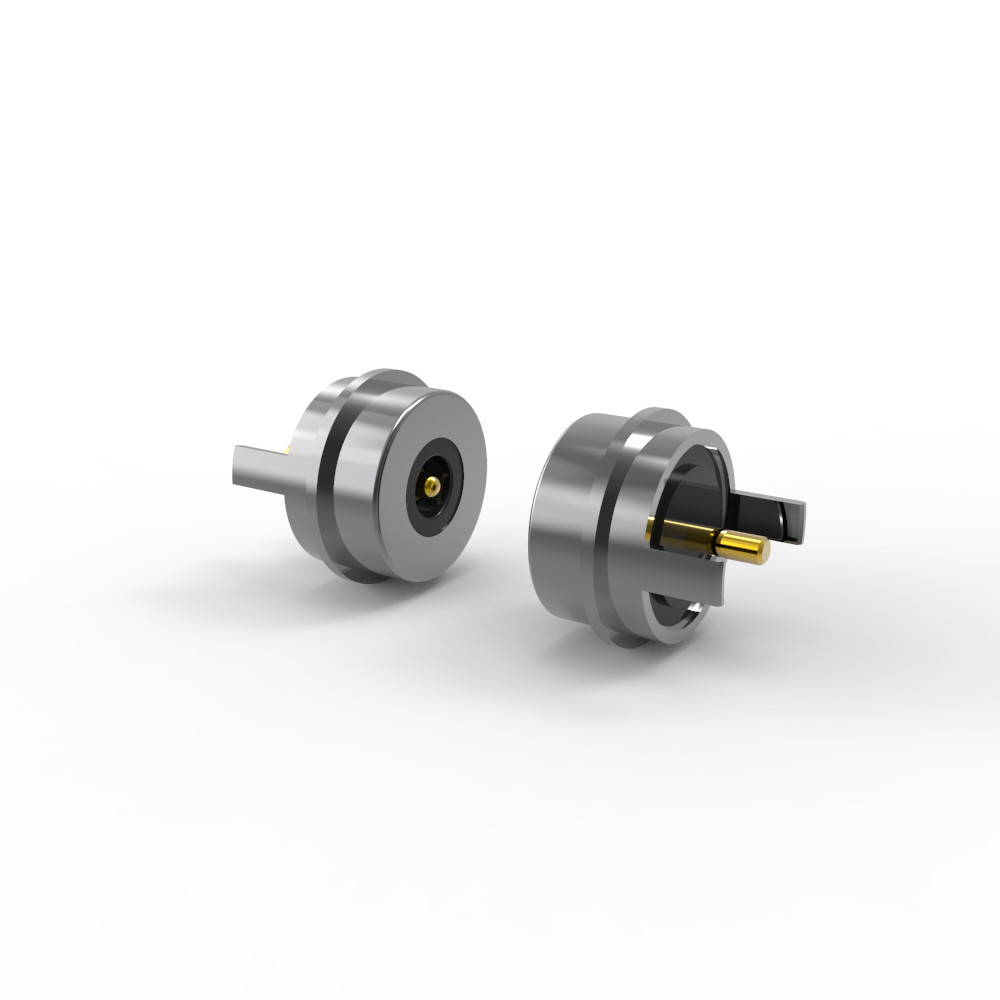

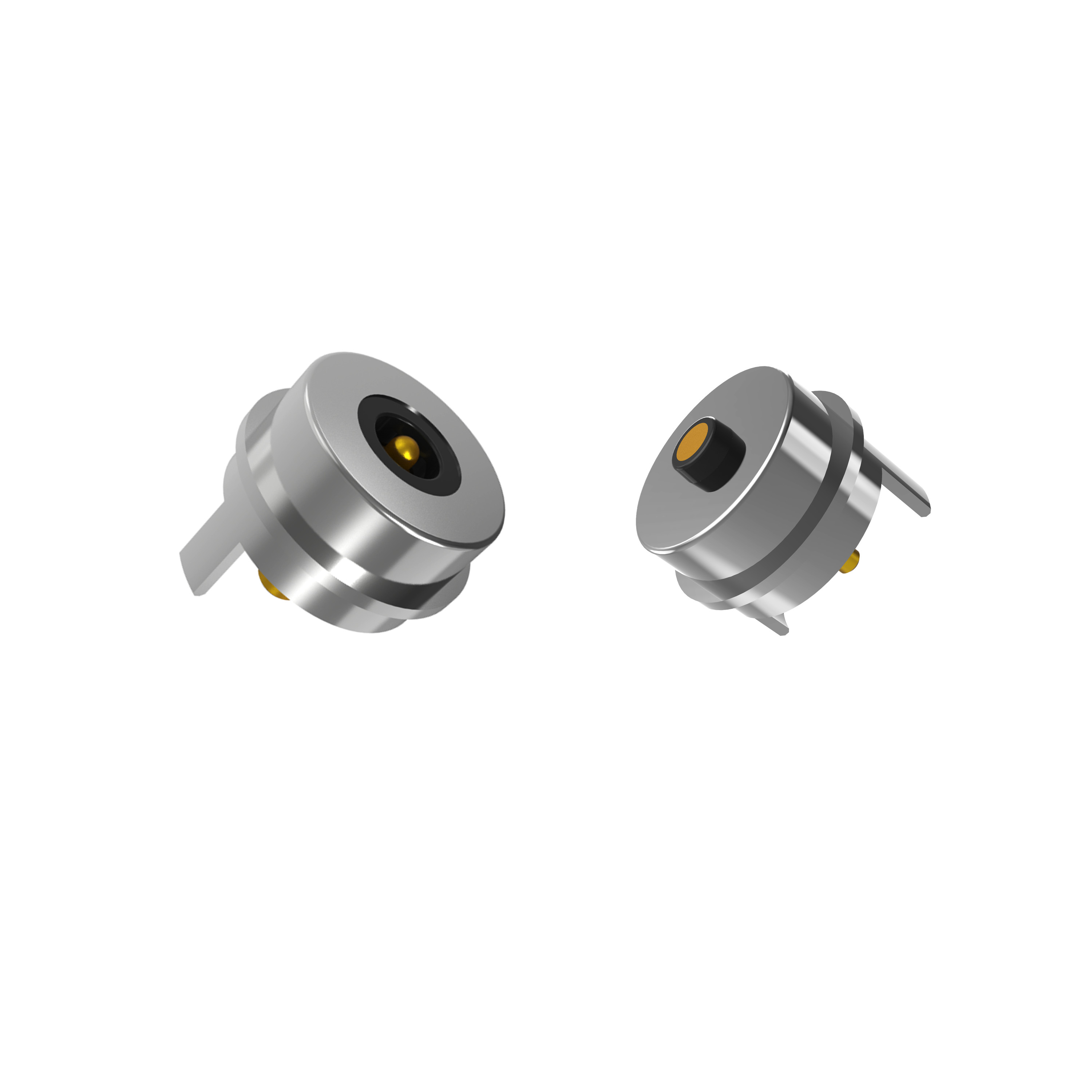

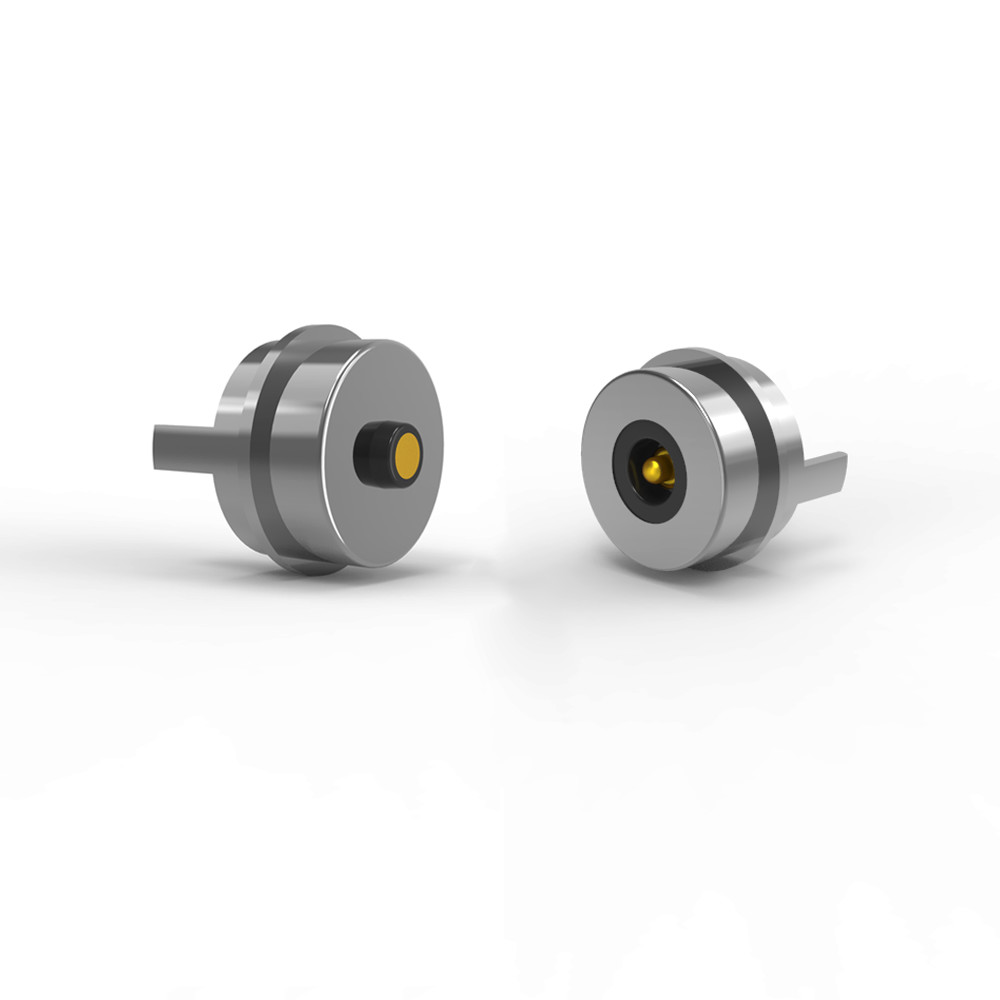

Conector magnético redondo masculino e feminino de diâmetro 6,0 mm para carregador portátil
Materiais:
Pulsão:C6801 sem chumbo, revestimento de 5U" Min Au sobre 60~100U" Ni;
Barril:C6801 sem chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Primavera:SUS 304 revestimento 1U" Au;
Revestimento: preto HTN+30%GFUL94 V-0;
Concha: latão C3602 Ni revestido;
Magnético: NdFeB N52 Revestimento Ni
Mecânico:
Força da mola: 50 g ± 10 g, a um curso de 0,4 mm.
A cegonha:0.6mm.
Duração de vida mecânica: 50.000 ciclos Min.
Eletrodomésticos:
Voltagem: 12 V.
Corrente:3.0A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
...produto compatível com a ROHS ou REACH.
...Teste de spray de sal: 48 horas.
... e dimensão de inspecção da chave.
...Descrição da aplicação do produto ((não se limita ao seguinte):
1. placa de PCB de soldagem por enchufe;
2.Formar e encapsular fios após solda;
3. Pode ser adicionado um terminal de transferência desse painel de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.
Parâmetro do conector magnético redondo:
|
Nome
|
Conector magnético redondo
|
|
Diâmetro
|
6.0 mm
|
|
Tipo
|
Homem/mulher
|
|
Pinhas
|
1 pin ou personalizado
|
|
Cores
|
De prata
|
|
Pinhas de Pogo
|
C6801 sem chumbo
|
|
Primavera
|
SUS 304
|
|
Concha
|
Brasão C3602
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força da mola
|
50 g ± 10 g
|
|
Duração de funcionamento
|
0.4 mm
|
|
A cegonha
|
0.6 mm
|
|
Voltagem
|
12 V
|
|
Corrente
|
3.0A
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
25°C a +80°C
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector magnético masculino redondo
Desenho técnico do conector magnético feminino redondo
Layout recomendado do PCB:
Tolerância de configuração: ± 0,05 mm
Vantagens do conector magnético:
1)Experiência de ligação automática de adsorção; operação fácil;
2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.
3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;
4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);
5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;
6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;
8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;
9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo
A direcção ((É orientada para o utilizador e fácil de usar)
10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);
11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;
12) Fornecer uma transmissão confiável de sinal de alta RF.0
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
Por que a UPE deve ser o seu parceiro?
● Confiabilidade e durabilidade
● Projeto e entrega rápidos
● Parceria honesta e confiável
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
