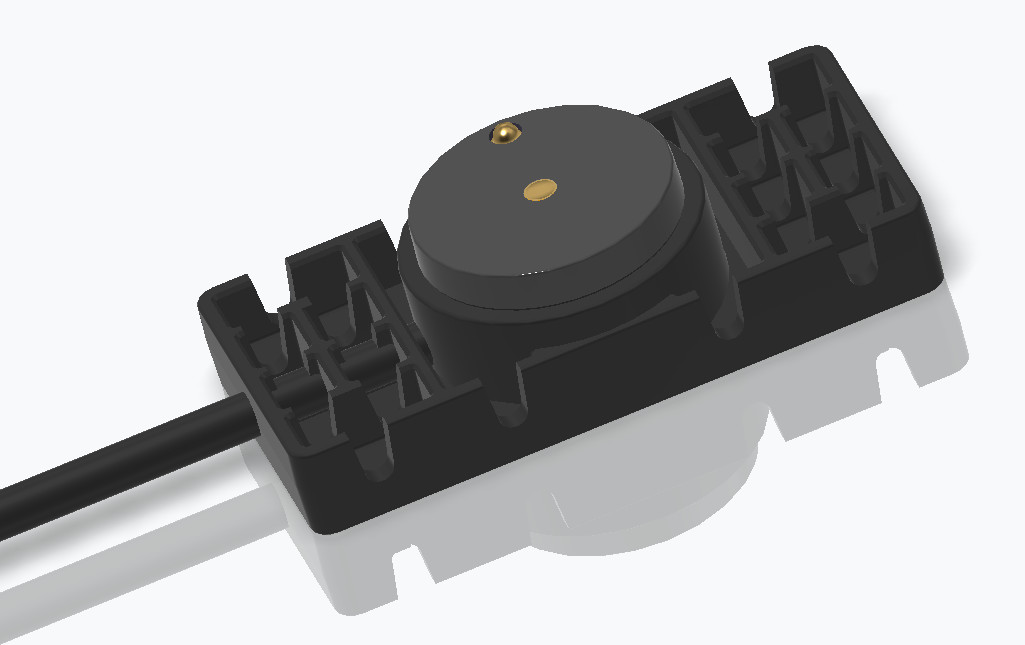

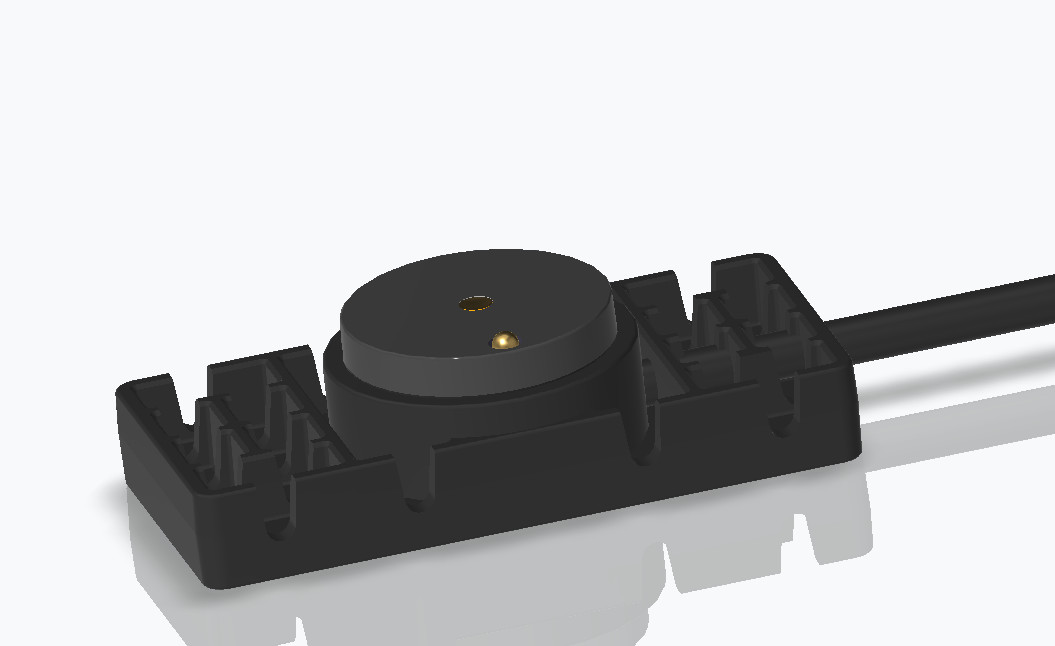

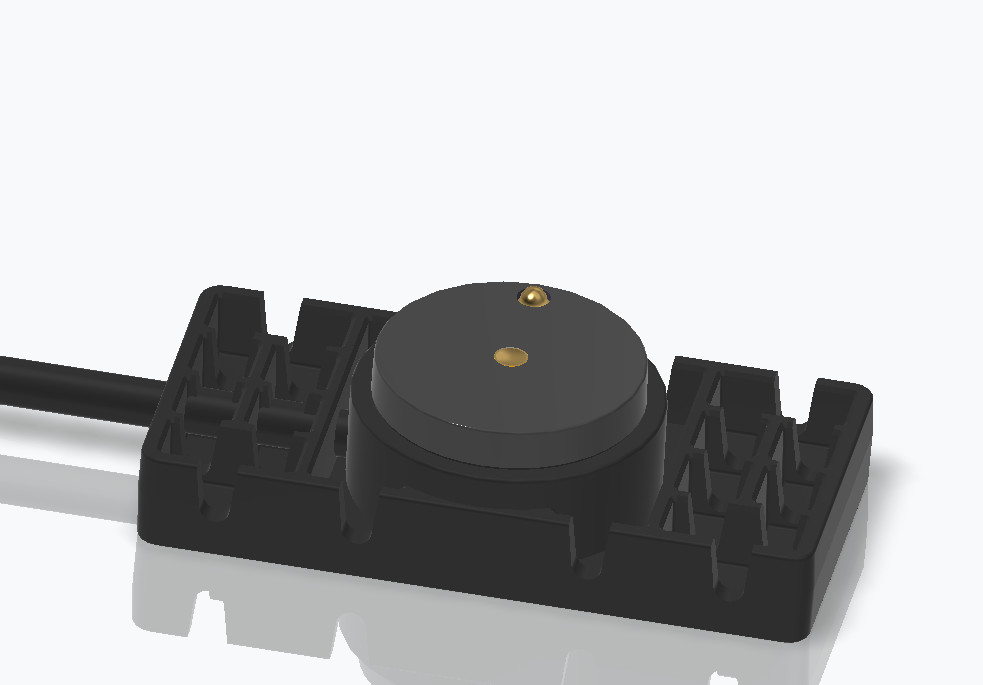

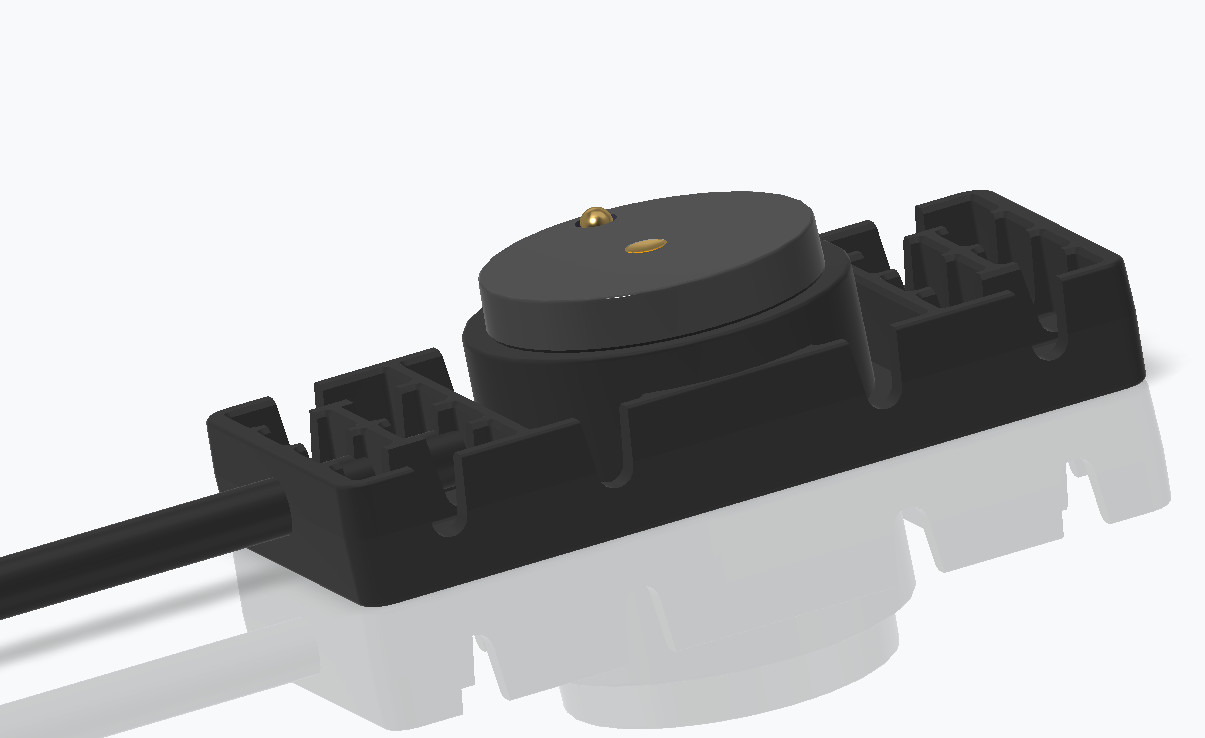

Diâmetro 20 mm circular 2 pin cabo de carregamento DC magnético conector 5A
Conector de cabo magnético e conector magnético feminino todos os materiais estão em conformidade com a RoHS & REACH.
Todos os conectores do cabo magnético passaram 100% no teste de circuito curto e aberto.
Mecológico:
- Força de contato: 160g±20g a 0.7mm de torque de trabalho
- Teste de vida:50,000ciclo
Eletrodomésticos:
- Voltagem nominal: DC12V; Voltagem nominal: 5AMax.
- Resistência de contato: ≤ 50mΩ (milliohms) por pin (máximo)
Performance ambiental:
-Temperatura de operação: -25°C a +80°C
-Teste Ambiental: Salina 24 horas,
Sobre moldagem:PVC preto
Material do molde interno: PE transparente
TPC Plug: TPC Plug Feminino
Fio:OD3.5 4C 2C 22AWG 2C 28AWG Preto PVC
Eletricidade:
Conectores de cabo magnético masculino de 2 pin Parâmetro:
|
Nome
|
Conector de cabo magnético circular
|
|
Tipo
|
Homem
|
|
Pinhas
|
2 pin ou personalizado
|
|
Cabos
|
PVC
|
|
Comprimento do cabo
|
60 mm
|
|
Cores
|
Negro
|
|
Pinhas de Pogo
|
De aço
|
|
Força da mola
|
160g±20g, em 0.7Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
50000 ciclos Min..
|
|
Corrente
|
5.0Amax
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Temperatura de operação
|
25°C a +80°C
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector de cabo magnético circular
Conector de Cabo Magnético DC
Vista da embalagem:
Vantagens do conector magnético:
● Humanizar a concepção da experiência de ligação de adsorção automática;
●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;
●Duração de vida: até 100 000-200 000 ciclos;
●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);
● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;
● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;
●Construção de estruturas anti-circuito curto e à prova de erros do produto;
●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função
Aplicação de produtos de conectores magnéticos:
Por que a UPE deve ser o seu parceiro?
1.Expertise especializada em conectores magnéticos
●P&D focada: a UPE tem uma experiência especializada em conectores magnéticos
●Personalização: A UPE pode adaptar a resistência do ímã, a chapa de pinos (ouro/níquel para resistência ≤ 50mΩ) e os materiais de cobertura (PBT preto/nilão) às suas necessidades.
2. Alta durabilidade e conformidade
● Mais de 10.000 ciclos garantidos: Seus conectores provavelmente passam por testes rigorosos para atender à sua demanda de vida mecânica.
●Certificações: Conforme com as normas UL ou RoHS, críticas para os mercados de consumo/médico.
3. Fabricação competitiva
● Ferramentas rentáveis: A UPE pode oferecer MOQs baixos (por exemplo, 1K ¥ 5K unidades) com preços competitivos para lotes de pequeno a médio porte.
● Controle de qualidade: teste interno de resistência ao contato, força de tração e carga de corrente para garantir a confiabilidade.
4Protótipos rápidos e apoio
● amostras 3D em dias: prototipagem rápida para verificações de adequação/função
● Apoio de engenharia: Assistência com otimização do pin-out, blindagem EMI ou impermeabilização (IP68).
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:
Depósito de 50% (pagado antecipadamente): cobre os custos de produção (materiais, mão-de-obra).
50% de saldo (pagado antes do envio): garante o controlo da qualidade e o compromisso de ambas as partes.
Forma de pagamento:
T/T (Transferência Bancária), PayPal, OCBC Bank
Recomendação:
Use o PayPal para obter amostras (mais seguro).
Use T/T para encomendas em massa (taxas mais baixas).
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
