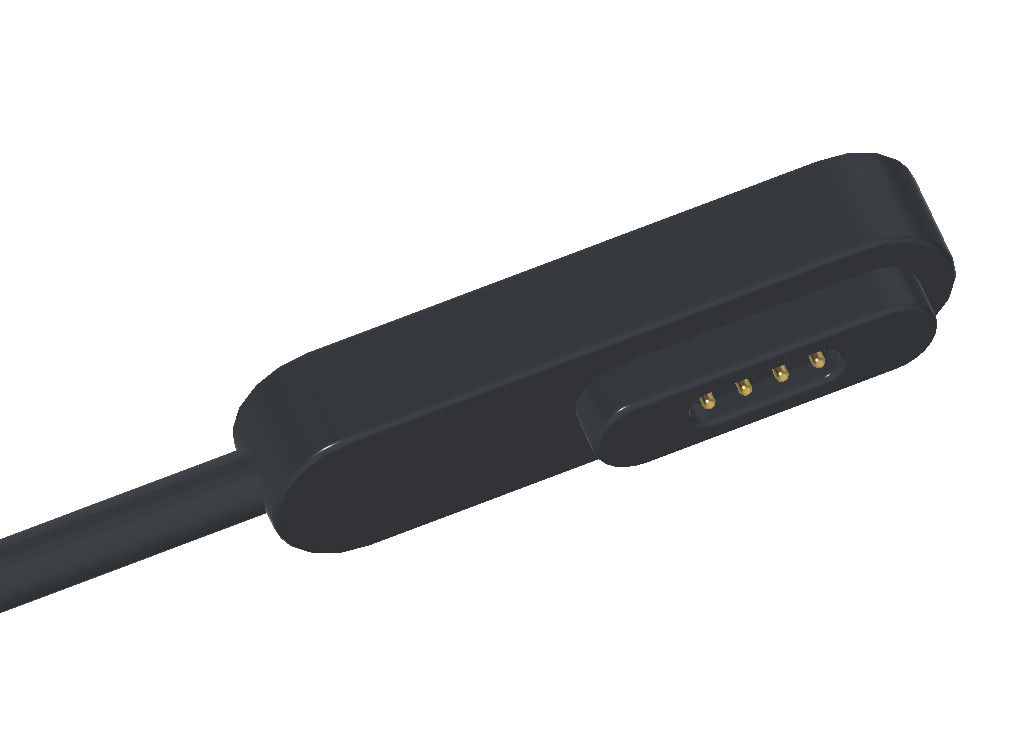

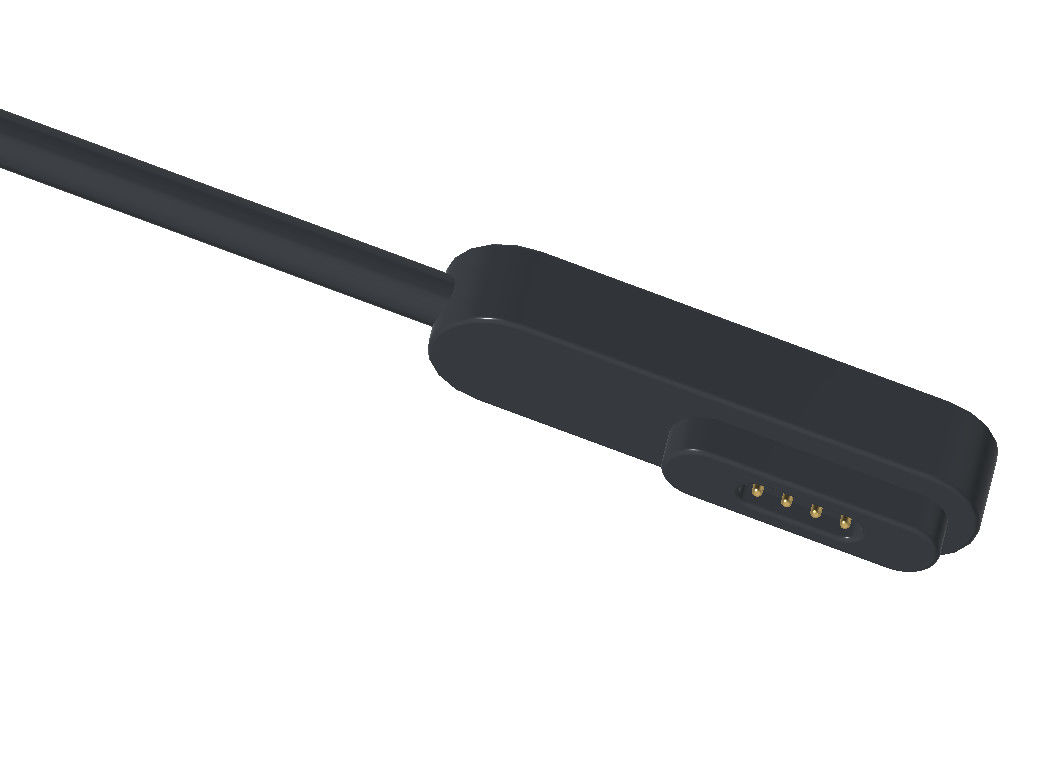

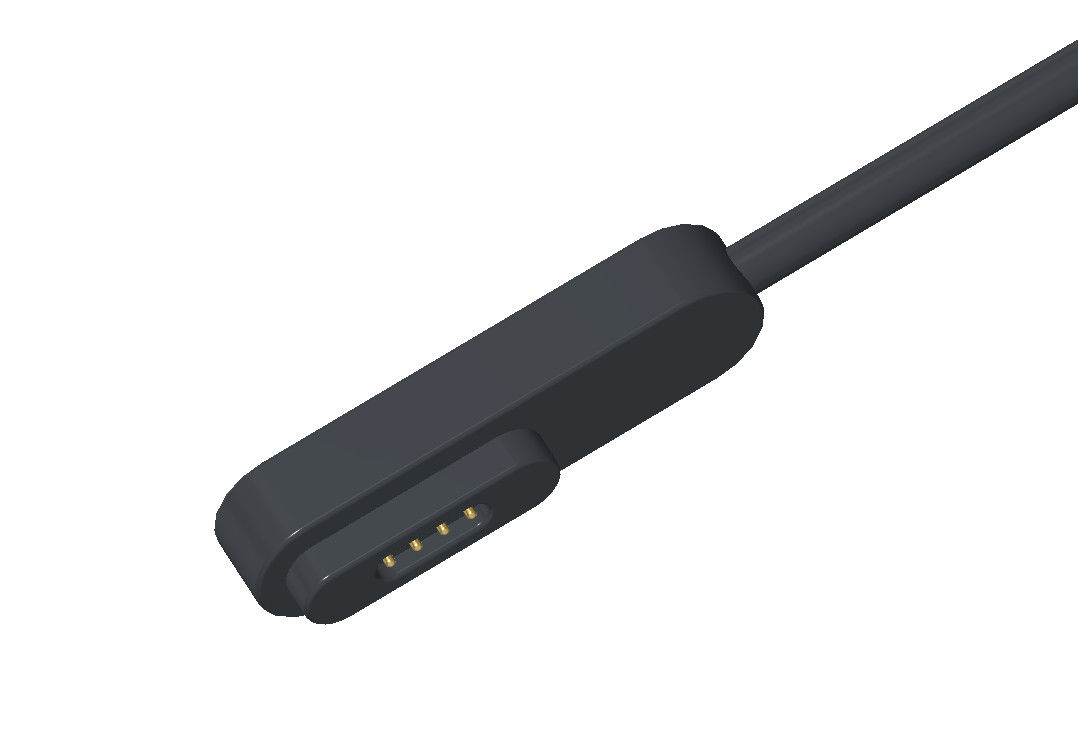

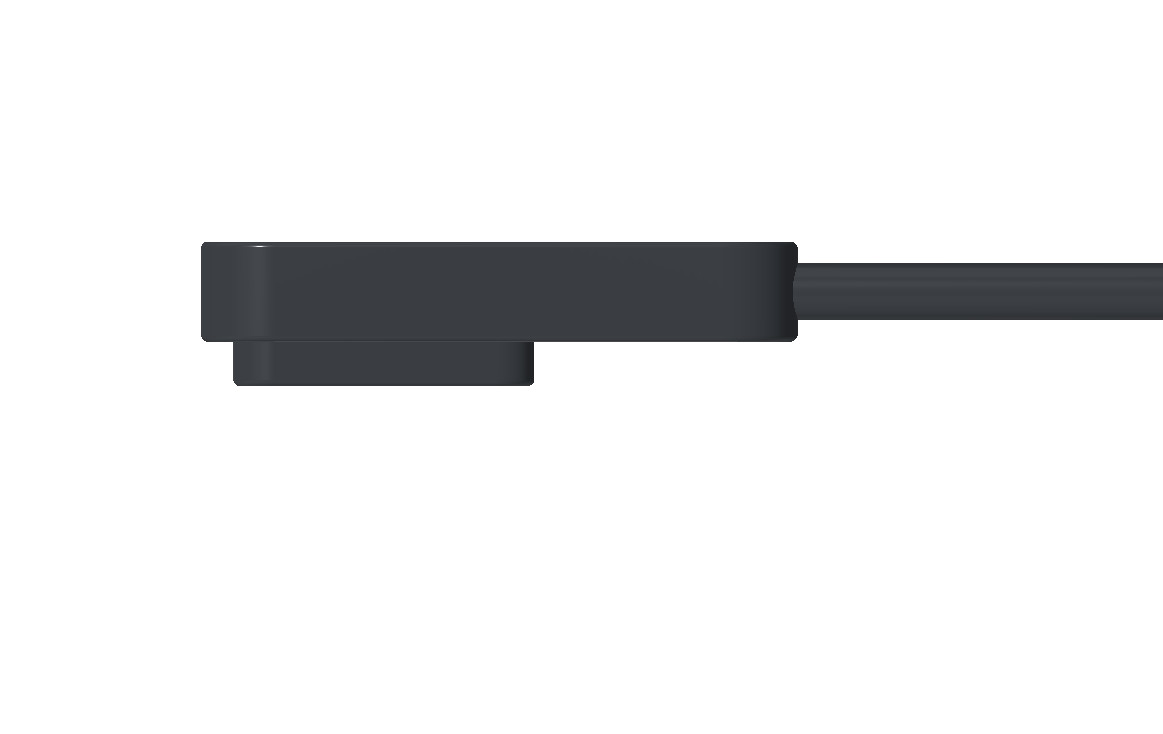

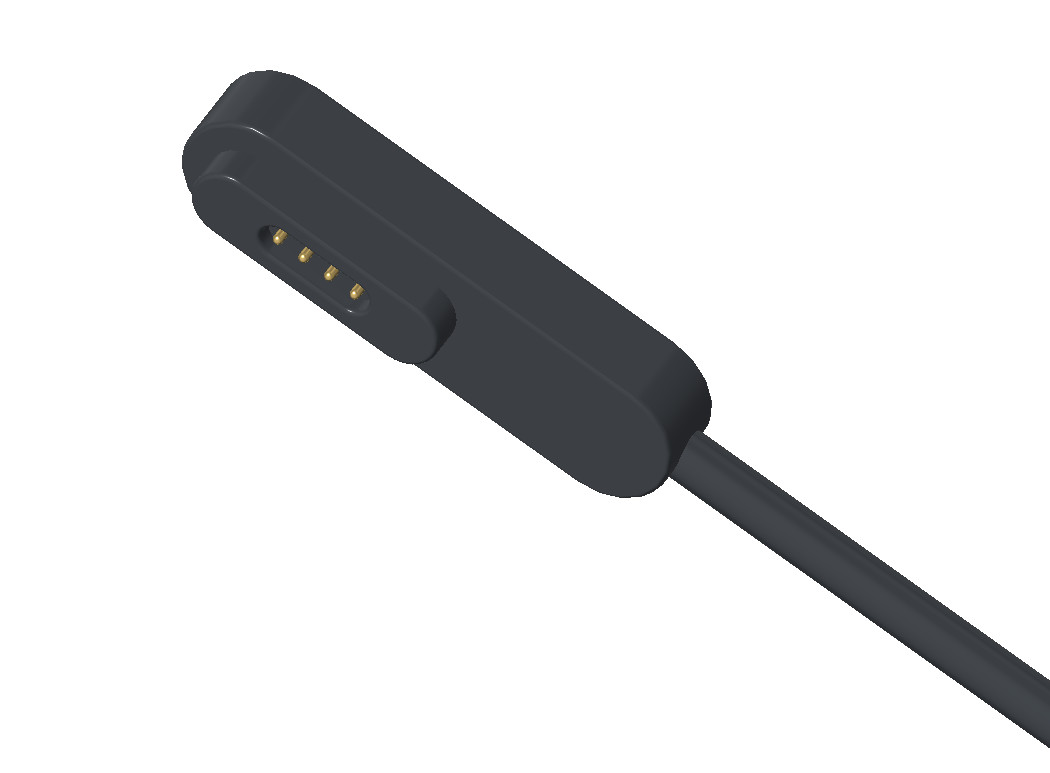

Conector magnético USB retangular Conector magnético masculino 4 pines com cabo de PVC OD3.0

Conector de cabo magnético USB rectangular de 4 pinos macho e pogo pin com cabo de PVC OD3.0

1.Teste do valor da resistência (AT:20C):

a. O valor da resistência entre a junção de solda e o prego de cobre é inferior a 50 mΩ

b. O valor da resistência de um fio de produto é inferior a 60 mΩ.

2Resistir ao ensaio de tensão: 100 V AC durante 1 minuto, 5 mA Max

3Resistência de isolamento: 50 mΩ Min ((500 V DC 1 minuto)

4.Teste de balanço do plugue: peso de elevação 300 g, ângulo ± 70°, frequência 30 vezes por minuto, 3000 vezes por minuto
A taxa de desconexão é inferior a 100%.

5.Um ensaio de balanço da cabeça do homem: carga 300 g, ângulo ± 70°, frequência 30 vezes por minuto, 3000 vezes por minuto, interrupção
A linha é inferior a 100%.

6Uma cabeça masculina, uma cabeça magnética (teste de peças), ensaio com sal: temperatura 35±1° C, umidade 85%, 5% NACL
Após 24 horas, não houve fenómeno de corrosão.

7Ensaio da capacidade de elevação do plugue e do SR: a capacidade de elevação vertical do plugue e do SR: 5 kg/min, não deve estar danificada e o deslocamento deve ser inferior a 3 mm.

8. Ensaio de humidade: temperatura 40°C, humidade 95%, 48 horas, cumprindo os requisitos dos pontos 2 e 3 da Nota.

9. Teste de ciclo térmico: colocar a - 31°C durante 30 minutos, depois a 60°C durante outros 30 minutos e repetir este ciclo 5 vezes.
Cumprir os requisitos das notas 2 e 3.

10Este produto deve cumprir os requisitos ROHS.

11Todos os lugares com dimensões no desenho devem ser inspeccionados a 100% e registados.

12Método de embalagem: a caixa exterior deve ser fixada com papel de etiqueta de transporte.

Parâmetro dos conectores de cabos magnéticos de 4 pines:

Desenho técnico do conector de cabo magnético de 4 pines

Conector de cabo magnético de 4 pines nó de ligação

Vista da embalagem:

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação de produtos de conectores magnéticos:

1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética

2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual

3- Aviação, electrónica aeroespacial, comunicação militar

4.Equipamento de navegação, ensaio e medição de automóveis

5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
