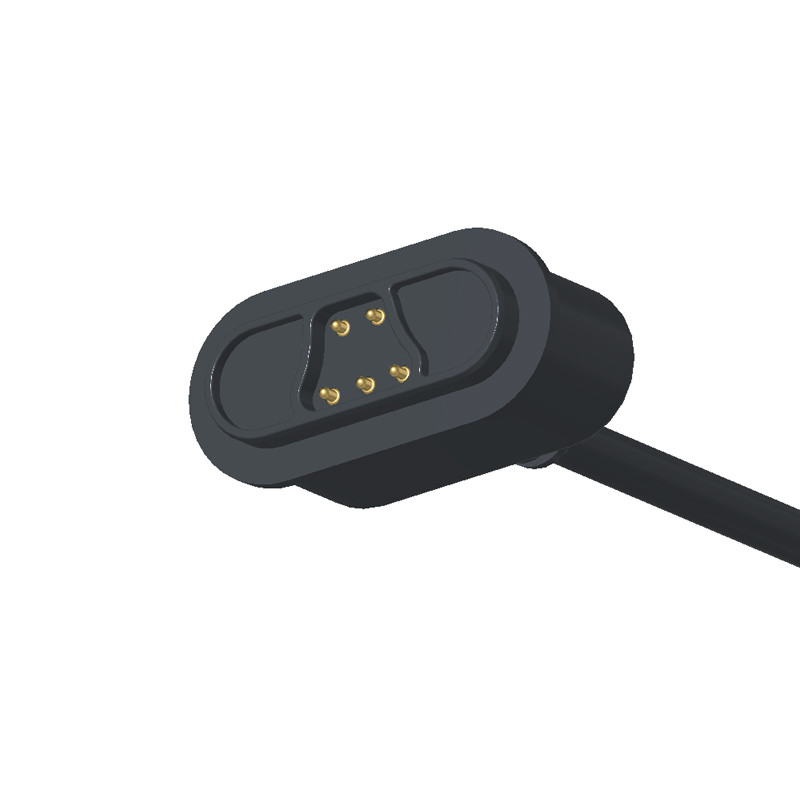

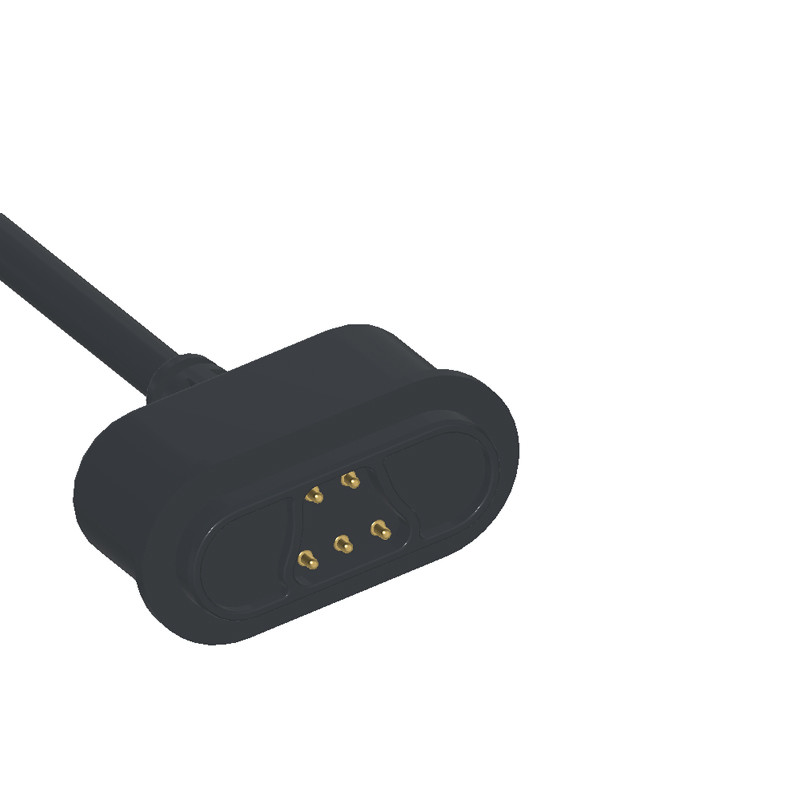

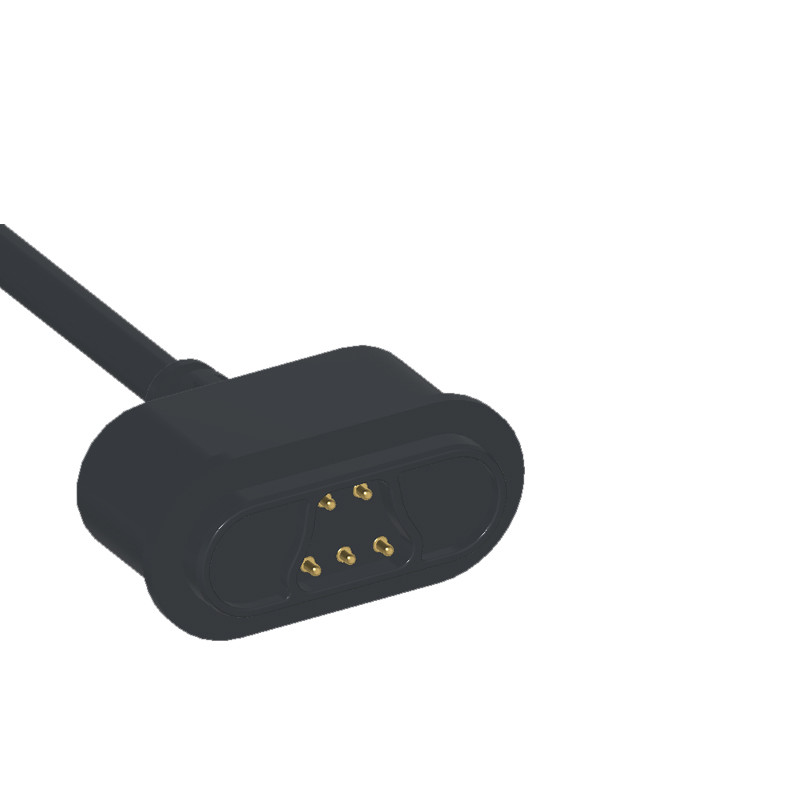

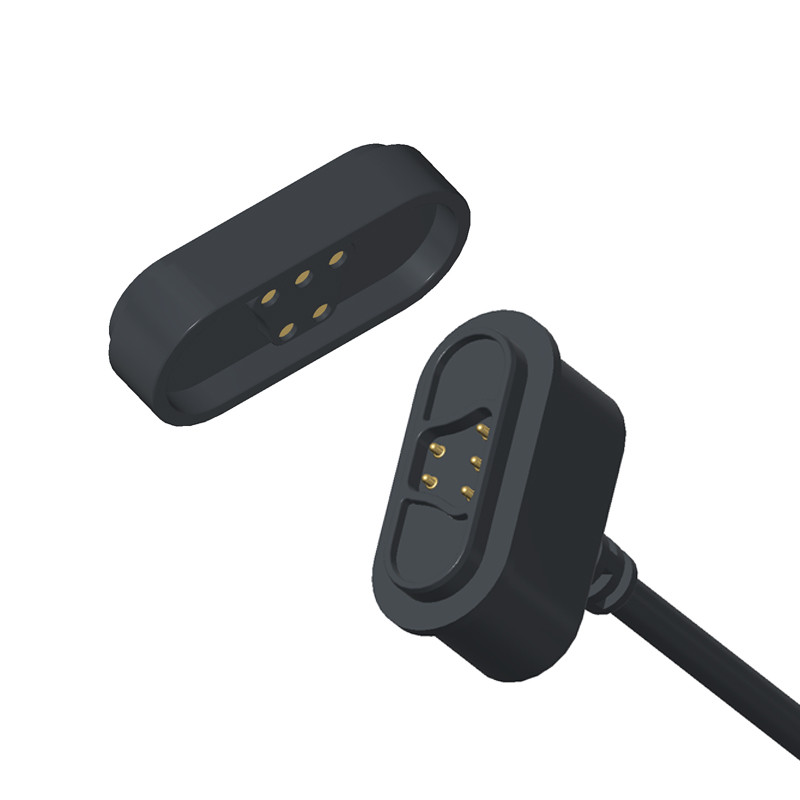

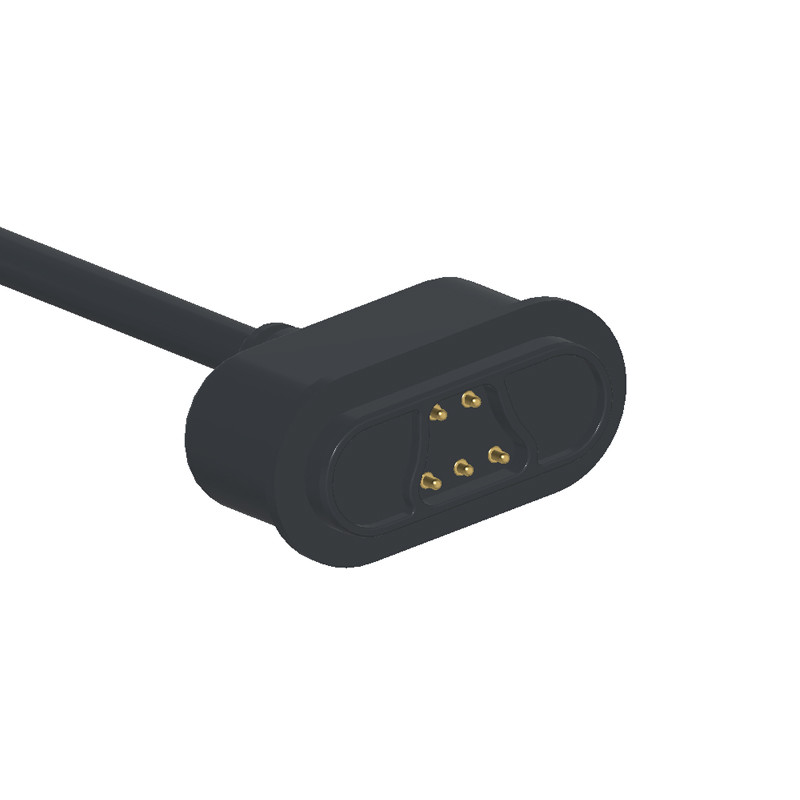

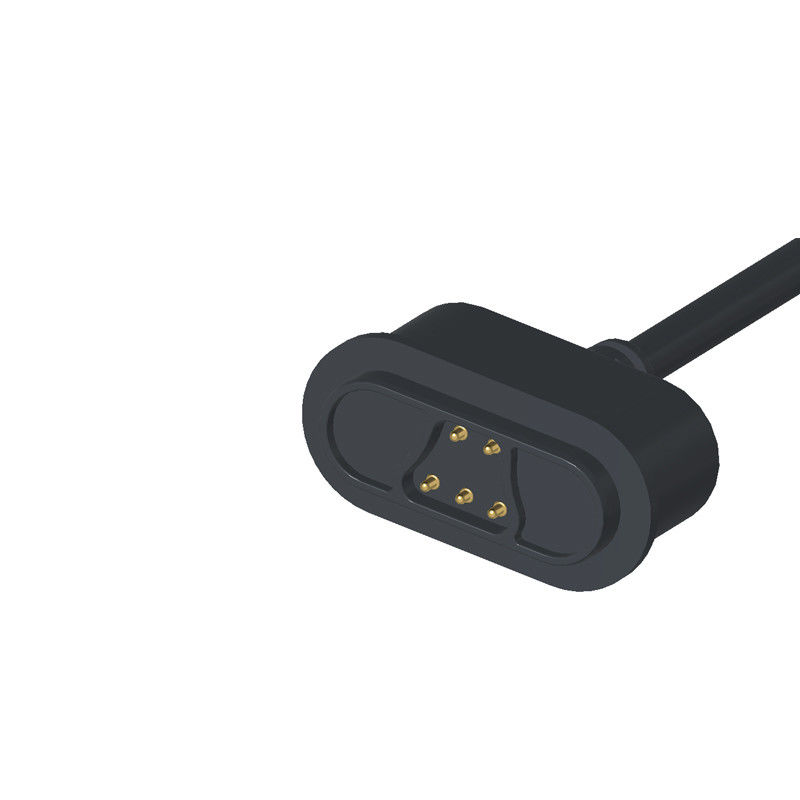

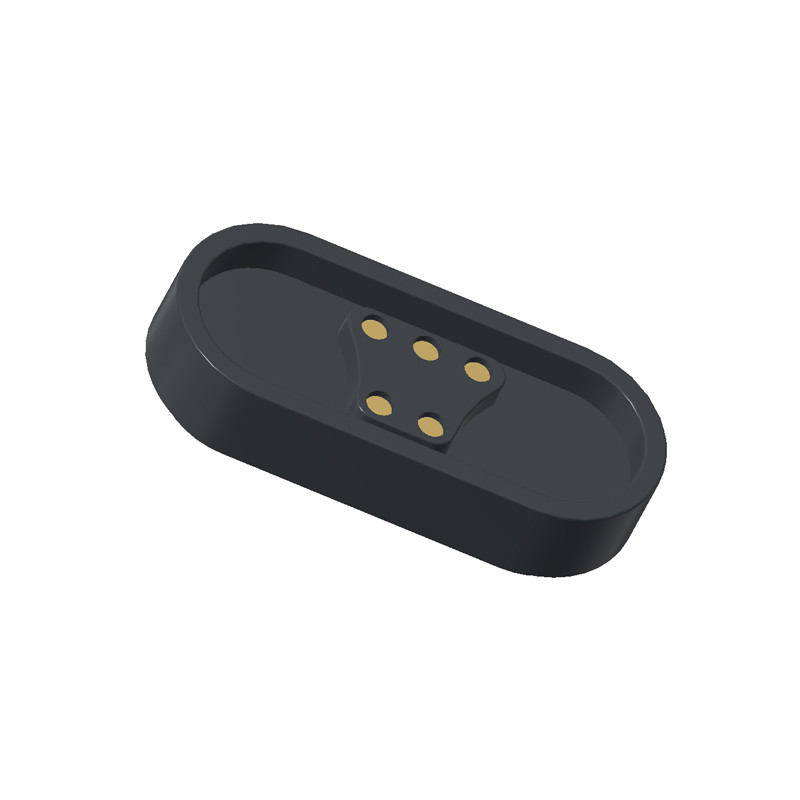

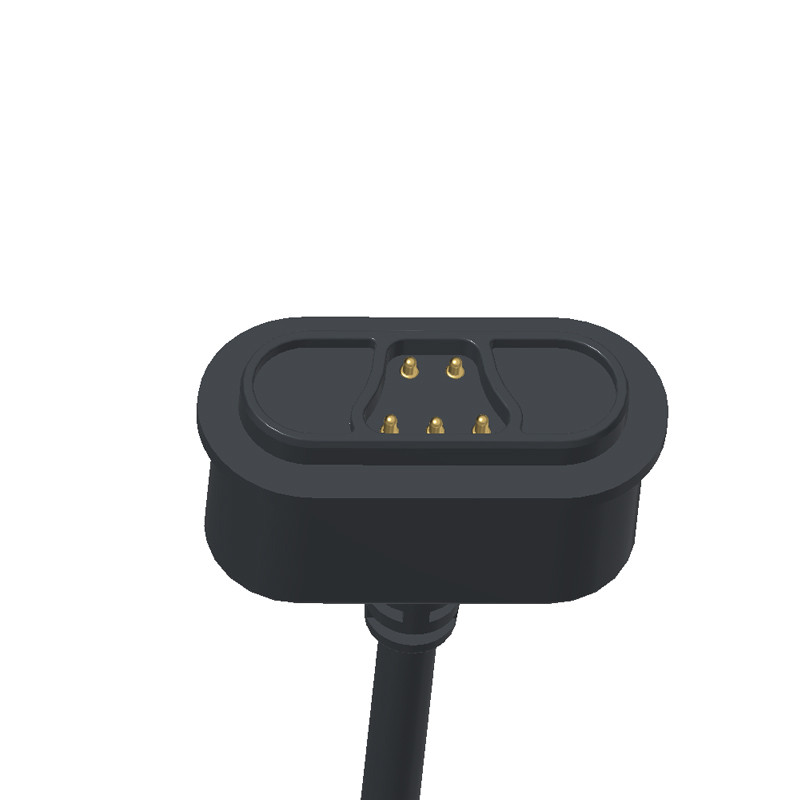

Conector magnético 12V 5A DC 5 pin Conector de cabo masculino feminino

Conector de cabo magnético masculino e conector de cabo magnético feminino

Conector de cabo magnético e conector magnético feminino todos os materiais estão em conformidade com a RoHS & REACH.

Todos os conectores do cabo magnético passaram 100% no teste de circuito curto e aberto.

Mecânico:

Pin1/3:

- Força de contacto: 80 g ± 20 g a 1 mm de estaca de trabalho

- Teste de vida: 10.000 ciclos

Pin 2/4/5:

- Força de contacto: 80 g ± 20 g a 0,8 mm da cegonha de trabalho

- Teste de vida:10,000 ciclos

Eletrodomésticos:

- Voltagem nominal: DC 12V; Voltagem nominal: 5A Max.

- Resistência de contacto do alfinete de mola: 50 milliohm Max.

Performance ambiental:

-Temperatura de operação: -25°C a +80°C

- Spray de sal 24 horas.

Parâmetro do conector de cabo magnético masculino de 5 pines e do conector magnético feminino:

Desenho técnico do conector do cabo magnético masculino de 5 pines

Desenho técnico do conector magnético feminino de 5 pines

Conector de cabo magnético masculino

A vista feminina explodiu

Vista da embalagem:

Vantagens do conector magnético:

● Humanizar a concepção da experiência de ligação de adsorção automática;

●Anti-caída humanizada: é fácil de remover da interface de carregamento e não é fácil de remover o dispositivo;

●Duração de vida: até 100 000-200 000 ciclos;

●Projeto à prova d'água: a extremidade feminina do dispositivo pode ser à prova d'água e de poeira (IPX8);

● Tempo de carregamento rápido: o projeto do conector magnético 5A-10A suporta grande transmissão de corrente;

● A aparência do conector magnético pode ser adaptada ao projecto do dispositivo de aplicação do cliente;

●Construção de estruturas anti-circuito curto e à prova de erros do produto;

●Realizar a transmissão de sinal de alta frequência, pode substituir a transmissão de sinal de vídeo e áudio tradicional USB2.0 HDMI 1.3 função

Aplicação de produtos de conectores magnéticos:

1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética

2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual

3- Aviação, electrónica aeroespacial, comunicação militar

4.Equipamento de navegação, ensaio e medição de automóveis

5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)

Por que a UPE deve ser o seu parceiro?

1.Expertise especializada em conectores magnéticos

●P&D focada: a UPE tem uma experiência especializada em conectores magnéticos

●Personalização: A UPE pode adaptar a resistência do ímã, a chapa de pinos (ouro/níquel para resistência ≤ 50mΩ) e os materiais de cobertura (PBT preto/nilão) às suas necessidades.

2. Alta durabilidade e conformidade

● Mais de 10.000 ciclos garantidos: Seus conectores provavelmente passam por testes rigorosos para atender à sua demanda de vida mecânica.

●Certificações: Conforme com as normas UL ou RoHS, críticas para os mercados de consumo/médico.

3. Fabricação competitiva

● Ferramentas rentáveis: A UPE pode oferecer MOQs baixos (por exemplo, 1K ¥ 5K unidades) com preços competitivos para lotes de pequeno a médio porte.

● Controle de qualidade: teste interno de resistência ao contato, força de tração e carga de corrente para garantir a confiabilidade.

4Protótipos rápidos e apoio

● amostras 3D em dias: prototipagem rápida para verificações de adequação/função

● Apoio de engenharia: Assistência com otimização do pin-out, blindagem EMI ou impermeabilização (IP68).

Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)

*Negociar preços e condições (podem aplicar-se descontos a granel).

* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).

* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).

*Envio e controlo de qualidade
*Rastrear o carregamento.

* Inspeccionar o produto à chegada para garantir a qualidade.

Prazo de pagamento:T/T, 50% de depósito, 50% de saldo

Forma de pagamento:T/T, PayPal, OCBC

Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis

Tempo de produção:10-15 Dia de trabalho

Fabricado para:América, Europa, Ásia, África do Sul

Prazo de negociação:EXW

Carga:Aéreo, marítimo, expresso

Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
