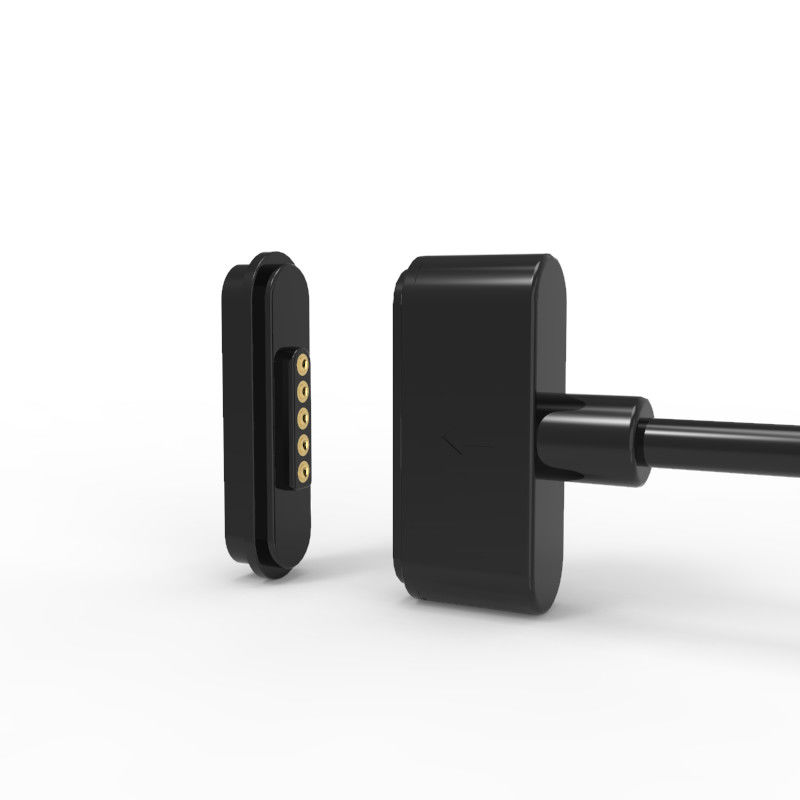

2Conector de cabo de carregamento magnético masculino com sincronização de dados(Contactos revestidos de ouro, caixa HTN, ímã NdFeB, chapa TPE)
1Características principais
.Cabos flexíveis de 1 metro (1000 mm) com isolamento TPE de 4 núcleos (OD: 3,5 mm).
.Forte atracção magnética (> 550G força magnética) com identificação de polaridade.
.Fornecimento de energia de 12 V/3 A através de contatos magnéticos dourados.
.Dados/potência USB 2.0 (casca de aço inoxidável).
.Alta durabilidade: mais de 50.000 ciclos de acasalamento, ignífugo (UL94 V-0).
2Materiais e Construção
| Componente |
Especificações |
| Pinhas de Pogo |
Latão, superfície revestida de ouro (≤ 50mΩ resistência ao contacto). |
| Casas de plástico |
HTN + 30% UL94 V-0 preto (resistente a altas temperaturas). |
| Magnético |
Imã permanente NdFeB (opção revestida com epoxi para resistência a sal. |
| Mofo externo |
TPE 80A preto (flexível, resistente à abrasão). |
| Conector USB |
Concha de aço inoxidável (USB 2.0). |
| Cabos |
Quatro núcleos, com 1000 mm de comprimento:
- Vermelho/Negro: filamentos de 65×0,08 mm (potência).
- Branco/verde: filamentos de 16 × 0,08 mm (dados).
- TPE preto. |
3Propriedades mecânicas e eléctricas
| Parâmetro |
Valor |
| Força de mola |
80 g ± 20 g @ 1,0 mm de altura. |
| Força de adesão magnética |
> 550G. |
| Vida de serviço |
501000 ciclos por minuto. |
| Voltagem nominal |
12 volts de corrente contínua. |
| Corrente contínua |
3.0A. |
| Corrente de pico |
4.0A (máximo). |
| Resistência ao contacto |
≤ 50 mΩ. |
| Teste de alta tensão |
AC/DC 1000V, 0,5mA, 3 segundos. |
4. Ambiente e Conformidade
-
Compatível com a RoHS e REACH.
-
Classificação de chama: UL94 V-0.
-
Teste de pulverização de sal: 48 horas (com ímã revestido com epoxi).
Desenho técnico do conector de cabo masculino de 5 pinos (dimensões-chave):
Desenho técnico do conector magnético feminino de 5 pines (dimensões-chave):
Conectores de cabos magnéticos Aplicação:
Como fazer o pedido
Envia-nos desenho ou amostra
* A nossa equipa profissional de engenheiros realiza a avaliação
* Você confronta o desenho e nós fazemos a amostra para lhe enviar
* Você testa a amostra e aprova, então faz um pedido e paga 50% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para você com DHL, TNT, UPS, FedEx
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
