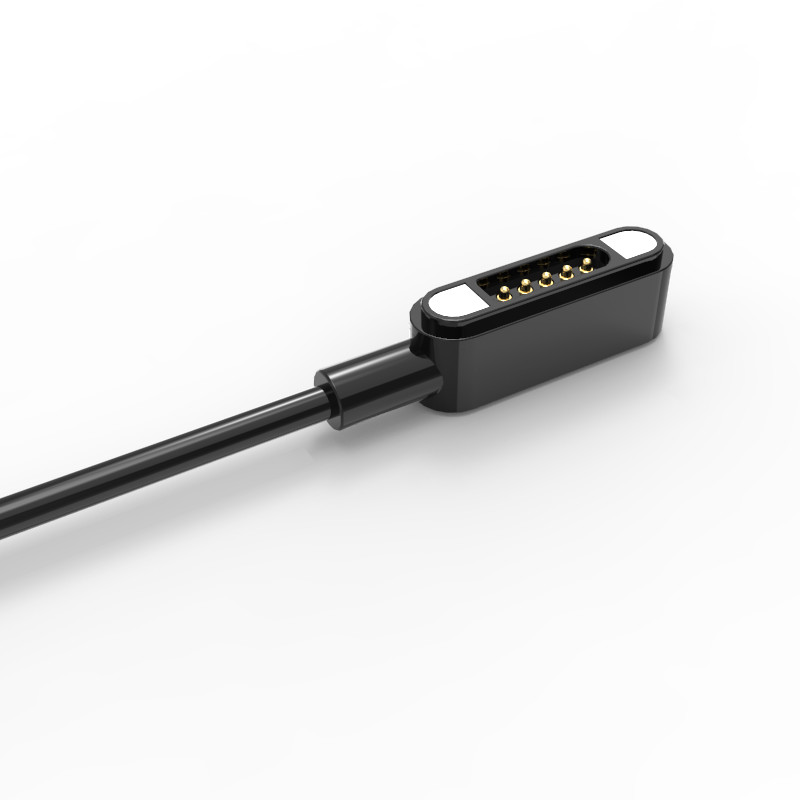

Conector de cabo magnético Pogo Conector de 5 pinos Conector de moagem
1Materiais e Construção
Pogo Pin: latão, superfície revestida de ouro (garante baixa resistência ao contacto e resistência à corrosão).
Conector USB:Concha de aço inoxidável (USB 2.0) para durabilidade e blindagem.
Habitação:HTN (Nilão de alta temperatura) + 30% de enchimento, classificado UL94 V-0 (retardante de chama, resistente a altas temperaturas).
Molde externo (articular):TPE 80A preto (elastômero termoplástico flexível e resistente à abrasão).
Ímã: Ímã permanente de Neodímio Ferro Boro (NdFeB) (alto desempenho, forte adesão).
CabosO D3.5 mm,Quatro núcleos
Vermelho e preto: 65 fios × 0,08 mm (cobre revestido de estanho, maior capacidade de corrente).
Branco e Verde: 16 fios × 0,08 mm (cobre placado, provavelmente para dados/sinal).
Isolamento:Revestimento TPE preto(flexível e durável)
2Propriedades mecânicas
Força da mola: 80 g ± 20 g a uma altura de trabalho de 1,0 mm (garante uma pressão de contacto estável)
Força de Adesão Magnética: > 550 G (acoplamento masculino-feminino seguro).
Vida útil: mais de 50.000 ciclos (alta durabilidade).
Características de segurança: conceção anti-curto-circuito e marcas de polaridade para o correcto alinhamento.
3. Propriedades elétricas
Voltagem nominal: 12 V DC.
Classificações atuais:
Contínua: 3,0 A.
Pico (momentário): 4,0 A máximo.
Resistência de contacto: ≤ 50 mΩ (baixa perda de potência).
Conformidade: RoHS e REACH (amigável ao ambiente).
4. Aplicações
Eletrônica modular: Wearables, dispositivos IoT, sensores desmontáveis.
Conexões de PCB: Soldadas em placas ou sobremoldadas.
Sistemas compatíveis com USB: Combina a distribuição de energia (12V/3A) com dados via USB 2.0.
Utilizações de alta confiabilidade: Equipamentos automotivos, médicos ou industriais (graças à UL94 V-0 e à vida útil de 50k ciclos).
Parâmetro dos conectores magnéticos de 5 pines:
|
Nome
|
Conector magnético de 5 pines
|
|
Tipo
|
DIP
|
|
Pinhas
|
5 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força magnética
|
550 g
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
50000 ciclos Min..
|
|
Corrente
|
3.0A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Ensaio de alta tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Tolerância de configuração
|
± 0,05 mm
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector de cabo masculino de 5 pinos (dimensões-chave):
Desenho técnico do conector magnético feminino de 5 pines (dimensões-chave):
Como fazer o pedido
Envia-nos desenho ou amostra
* A nossa equipa profissional de engenheiros realiza a avaliação
* Você confronta o desenho e nós fazemos a amostra para lhe enviar
* Você testa a amostra e aprova, então faz um pedido e paga 50% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para você com DHL, TNT, UPS, FedEx
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
