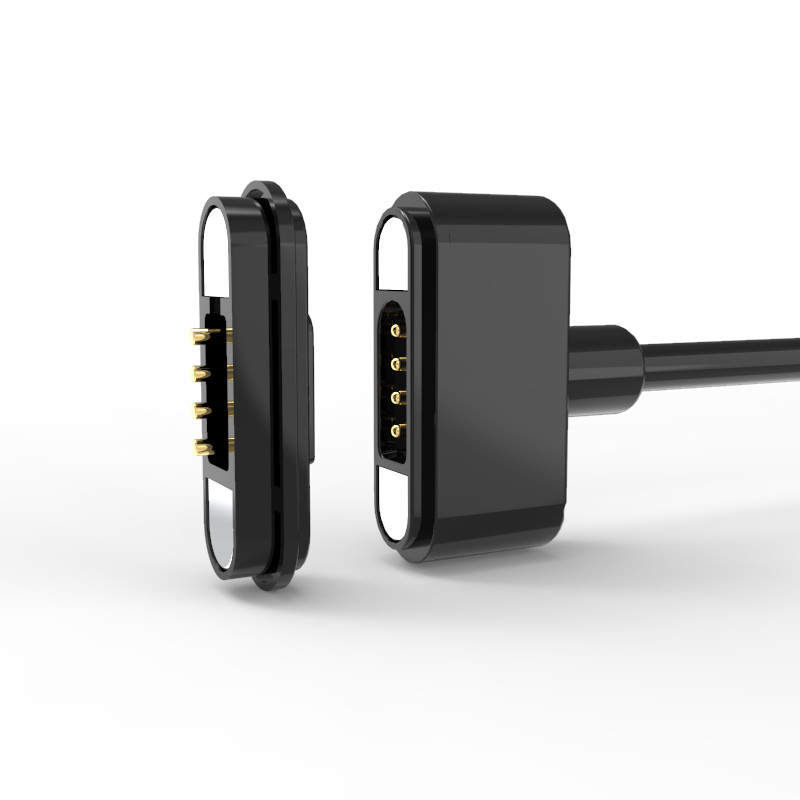

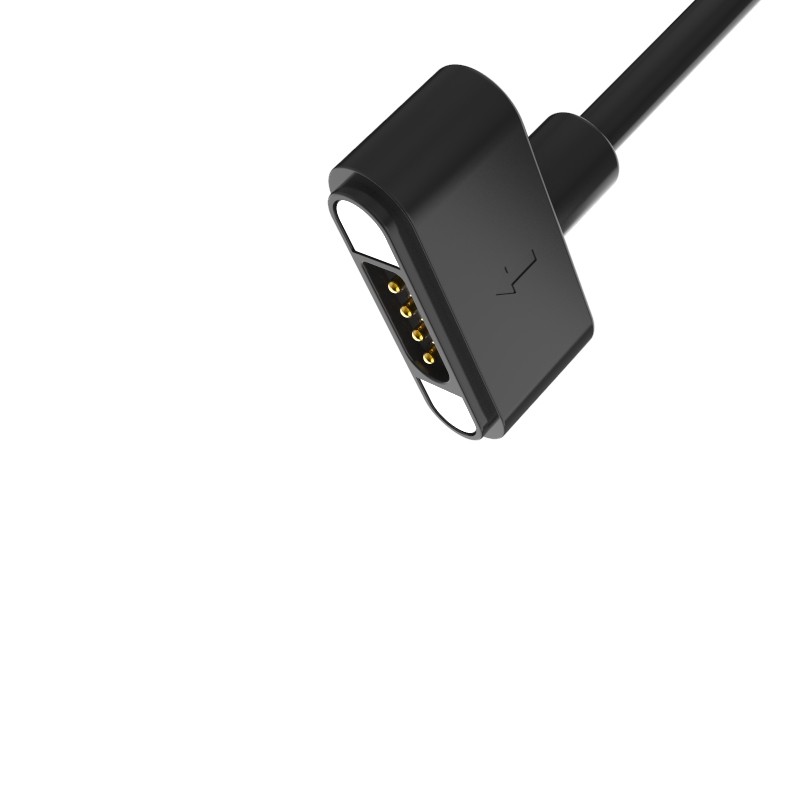

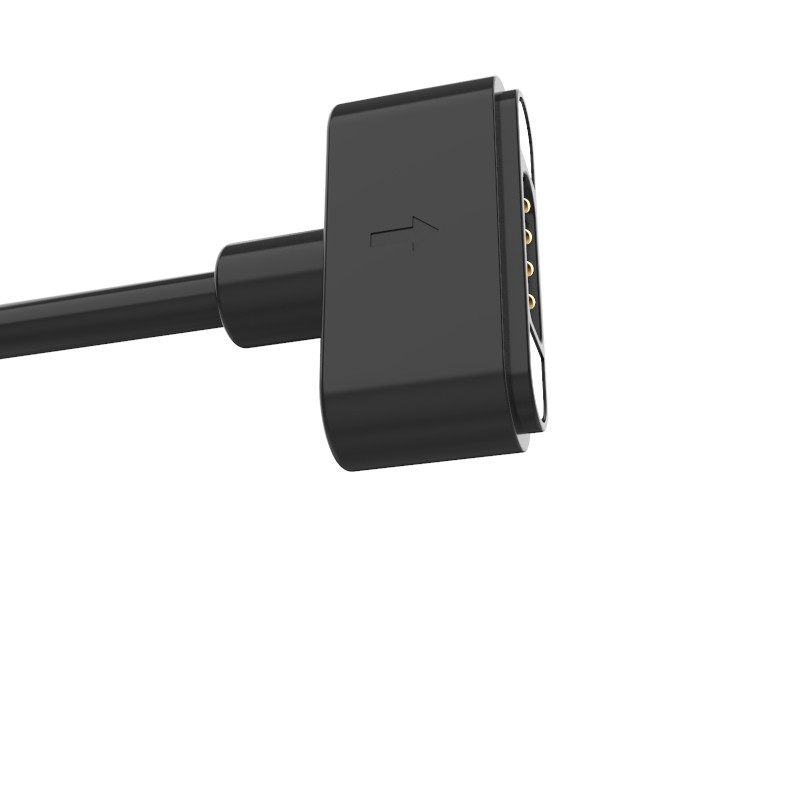

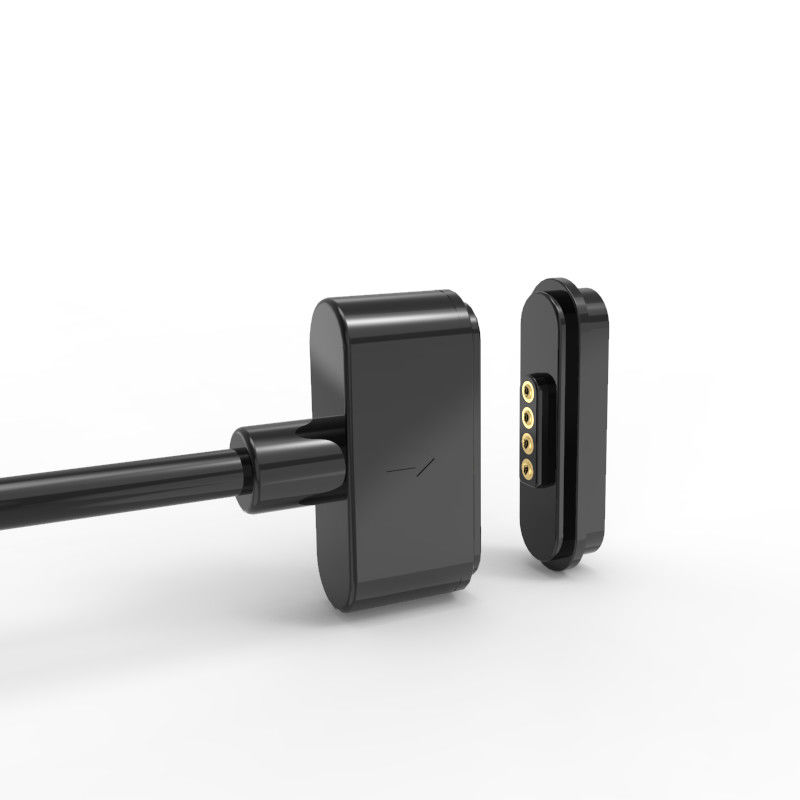

Conector de cabo de carregamento magnético de energia do carro com 4 pin Pogo Pin
O material do cabo de ligação do cabo magnético é o molde externo da junta TPE 80A preto,Ir OD3.5mm 4C (vermelho e preto: 65*0.08, branco e verde: 16*0.08"Fio de cobre revestido de estanho) Revestido com TPE preto.
O ímã do conector de cabo magnético de 4 pinos é o boro de ferro de neodímio (NdFeB), o grau do ímã é N52, a força de adesão do conector de cabo magnético masculino e feminino é superior a 550G.
Conector de cabo magnético de alto desempenho
Características principais:
✔Imã NdFeB de qualidade superiorUtilizaBor de ferro de neodímio (NdFeB), o material de ímã permanente mais forte, garantindo fixação segura, força magnética superior e durabilidade a longo prazo.
✔Carregamento rápido e seguro/Transferência de dados- concebido para fornecimento de energia eficiente (suporta [X] um carregamento rápido) e transmissão de sinal estável (USB/HDMI/etc.).
✔Certificado RoHS e ISO 9001¢ Cumprir os padrões ambientais e de qualidade mundiais, garantindo a segurança e a fiabilidade.
✔Design resistente ao desgastePrevine danos na porta com fixação sem esforço e segurança de separação.
✔Soluções personalizáveis¢ Tempo de execução curto para projetos OEM/ODM, adaptados às especificações do cliente (forma, polaridade, blindagem, etc.).
Parâmetro dos conectores de cabos magnéticos de 4 pines:
|
Nome
|
Conector de cabo magnético
|
|
Tipo
|
DIP
|
|
Pinhas
|
4 pin ou personalizado
|
|
Pico
|
2.20mm
|
|
Comprimento do cabo
|
1000 mm±20
|
|
Materiais para cabos
|
TPE
|
|
Pinhas de Pogo
|
De aço
|
|
Habitação
|
Preto HTN+30%GF UL94 V-0
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força magnética
|
550 g
|
|
Força da mola
|
80g±20g, em1.0Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
50000 ciclos Min..
|
|
Corrente de trabalho contínua
|
3.0A
|
|
Corrente momentânea máxima
|
4.0A máximo
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
High ensaio de tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
48H
|
|
Tolerância de configuração
|
± 0,05 mm
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho do conector de cabo magnético de 4 pines masculino Tamanho:
Desenho do conector magnético feminino de 4 pines Tamanho:
Vantagens do conector magnético:
1)Experiência de ligação automática de adsorção; operação fácil;
2) Utiliza uma interface magnética para facilitar a remoção do dispositivo.
3) Ciclo de vida elevado. Suporta 50.000-300.000 tempos de vida de recolocação;
4) É fácil de personalizar o projeto impermeável, a fêmea pode alcançar resistente à poeira e à água (IP68);
5) Suporte a uma corrente elevada (3A-20A), recarga mais rápida;
6)Excelente classificação de corrosão (48H-120H) atender aos ambientes adversos;
8)Forma personalizada para atender à correspondência da forma do produto, melhorar o ponto de venda do produto;
9)Posicionamento do ímã, utilização e estrutura dos ímãs para proteger o circuito duplo
A direcção ((É orientada para o utilizador e fácil de usar)
10) Excelente interfaz de escalabilidade, pode ser alcançada ((Power Signal Video Audio Jack Etc);
11) O tempo de desenvolvimento é curto, molde de baixo custo para personalização;
12) Fornecer uma transmissão confiável de sinal de alta RF.0
Por que escolher a UPE?
-
Produção de alta tecnologia com engenharia de precisão
-
Preços competitivos sem comprometer a qualidade
-
Controle sistemático da qualidade para um desempenho consistente
- Serviço de personalização profissional
- Capacidade de produção rápida de amostras
- Processamento com componentes importados
- Equipamento de ensaio de alta precisão
-
Procedimentos razoáveis de controlo dos custos
- Normas ambientais dos produtos
Conectores de cabos magnéticos Aplicação:
Como fazer o pedido
Envia-nos desenho ou amostra
* A nossa equipa profissional de engenheiros realiza a avaliação
* Você confronta o desenho e nós fazemos a amostra para lhe enviar
* Você testa a amostra e aprova, então faz um pedido e paga 50% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para você com DHL, TNT, UPS, FedEx
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
