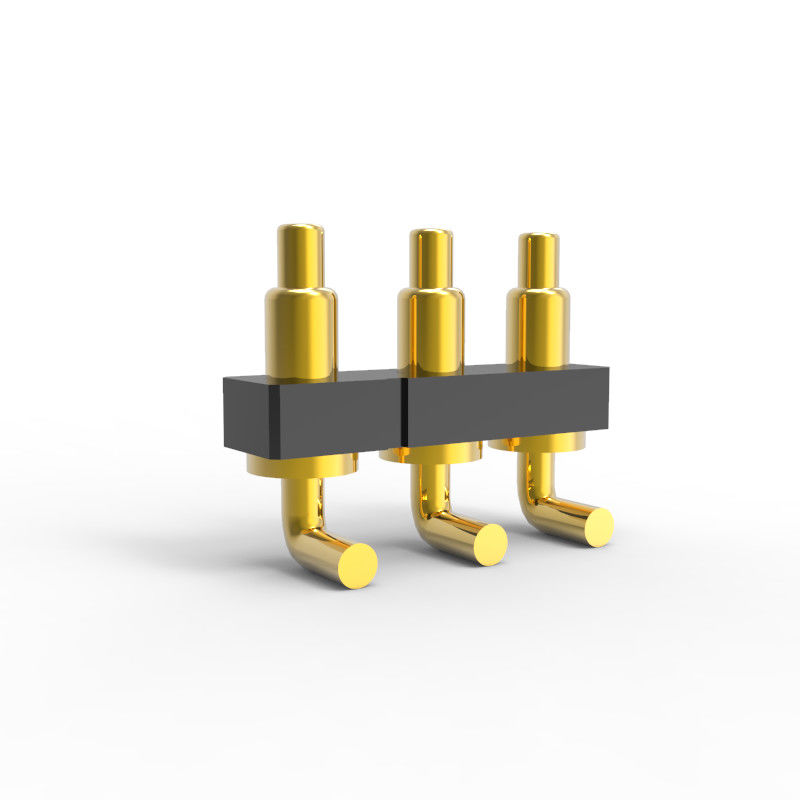

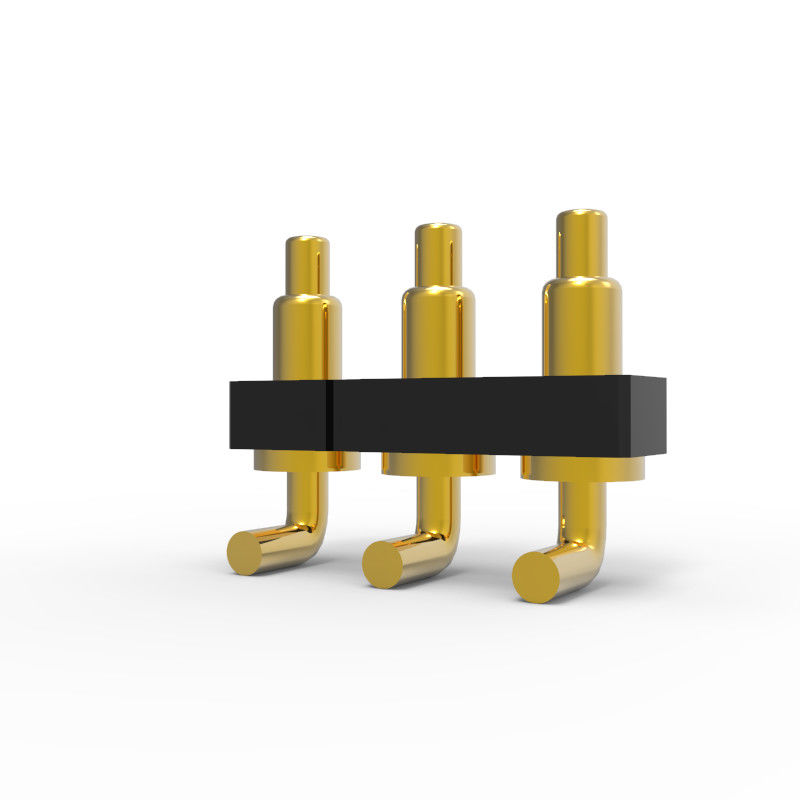

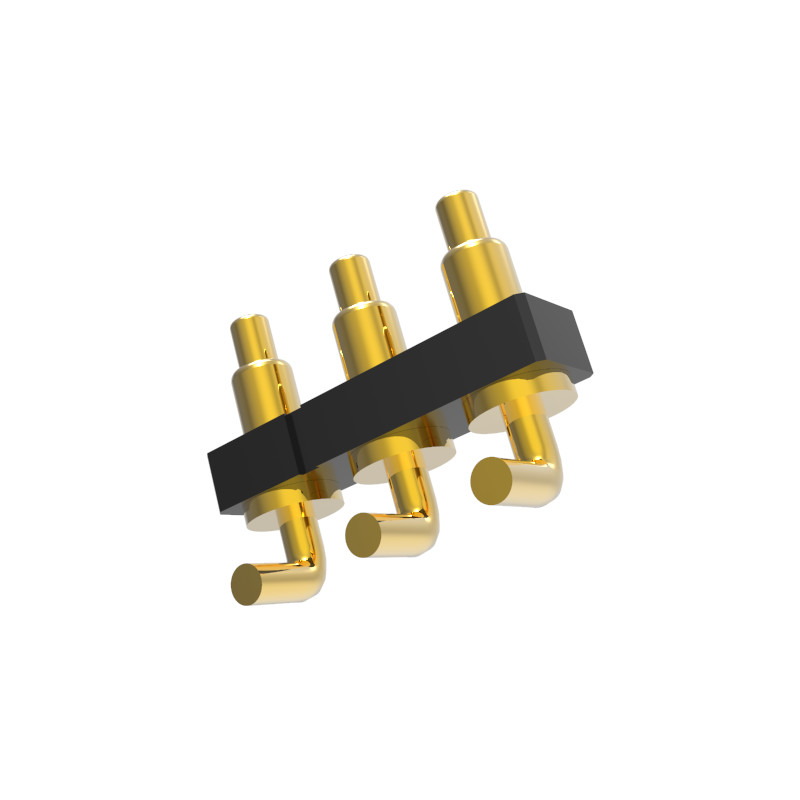

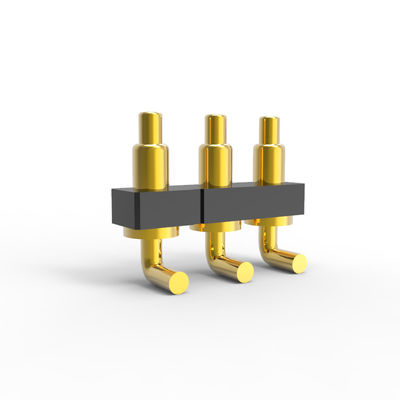

2.54mm pitch 3pin ângulo reto conector de pin de mola pogo com 2,54mm altura de casa.
A cauda do Pogo Pin é dobrada, pode fornecer aos designers mais opções no uso do espaço, a cauda também pode ser soldado com fio.
O Pogo Pin é um conector de precisão usado em telefones celulares e outros produtos eletrônicos.
É amplamente utilizado em vários produtos eletrônicos e desempenha um papel na conexão de transmissão de sinal.
A sua estrutura de forma é dividida em: tipo de fundo plano, tipo de placa de enchufe, tipo de dobra, eixo de agulha dupla, tipo de fio, tipo de fio de soldagem,
Tipo de buraco lateral, etc.
A estrutura interna é dividida em: tipo de perfuração traseira, inclinação de corte, inclinação de corte com bola redonda, tipo de buraco, tipo de tampão de cauda, tipo de cabeça dupla, etc.
Seleção de revestimento: revestimento regular de ouro, revestimento de níquel, etc.
2.54 mm de passo, ângulo reto, lista de parâmetros dos conectores carregados de mola:
|
Isolador
|
Plásticos pretos(265°C)UL94 V-0
|
|
Pulsão
|
Brass 5 u Au mais de 60 ~ 100 u Ni
|
|
Barril
|
Brass 5 u Au mais de 60 ~ 100 u Ni
|
|
Primavera
|
Tratamento de superfície SUS
|
|
Tipo de conector
|
Homem
|
|
Cores
|
Negro, Amarelo.
|
|
Pico
|
2.54mm ou depende dos requisitos do cliente
|
|
Pinhas
|
3pin ou depende dos requisitos do cliente
|
|
Aplicação
|
PCB, equipamento AV, equipamento médico, comunicação militar, aeroespacial, relógio telefónico, cigarro eletrónico
|
|
Certificado
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
Embalagem
|
1000pcs/saco de PE (de acordo com as exigências do cliente)
|
|
Força da mola
|
70 g+/-20 g a um curso de trabalho de 1,0 mm
|
|
Teste de vida
|
100,000 ciclos
|
|
Corrente nominal
|
3A Max.
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 milliohm no máximo
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
2.54mm passo padrão 2pin-40pin Pogo pin conector com ângulo reto
Vantagens do conector UPE Pogo Pin
O conector Pogo Pin, comumente conhecido como pinos de mola ou pinos de pogo, oferece várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.UPE desenvolvido 1,27 mm,2.0mm 2.54mm passo padrão macho e fêmea 2pin-40pin Pogo pin conector com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
. Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Estrutura e descrição do tipo Pogo Pin:
SMT:Boa estabilidade, o fundo do barril é um design de fundo plano, que é fácil de soldar na placa de PCB.
DIP:Há um alfinete de posicionamento na cauda do barril.
Soldadura.
Dois cabeças: O projeto do pin Pogo de cabeça dupla proporciona aos designers mais flexibilidade na transmissão bidirecional de placa para placa
Conexão, o alfinete de cabeça dupla não precisa ser soldado.
Ângulo direito:A cauda do Pogo Pin é dobrada, proporcionando aos designers mais opções no uso do espaço. A cauda também pode ser soldado com fio.
Copo de solda:Adequado para produtos de cabo, fácil de soldar com fio
Tipo de parafuso:Os produtos com especificações especiais podem atender às diferentes necessidades dos clientes, e pode ser personalizado de acordo com as necessidades
de clientes.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Campo de aplicação do conector Pogo Pin:
Como fazer o pedido
Envia-nos desenho ou amostra
* A nossa equipa profissional de engenheiros realiza a avaliação
* Você confronta o desenho e nós fazemos a amostra para lhe enviar
* Você testa a amostra e aprova, então faz um pedido e paga 50% de depósito
* Começamos a fazer o produto
Quando a mercadoria estiver pronta, tiramos fotos para o seu cheque e depois paga o saldo.
* Nós entregamos os produtos para você com DHL, TNT, UPS, FedEx
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
