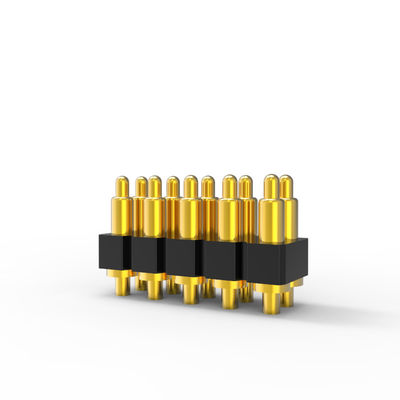

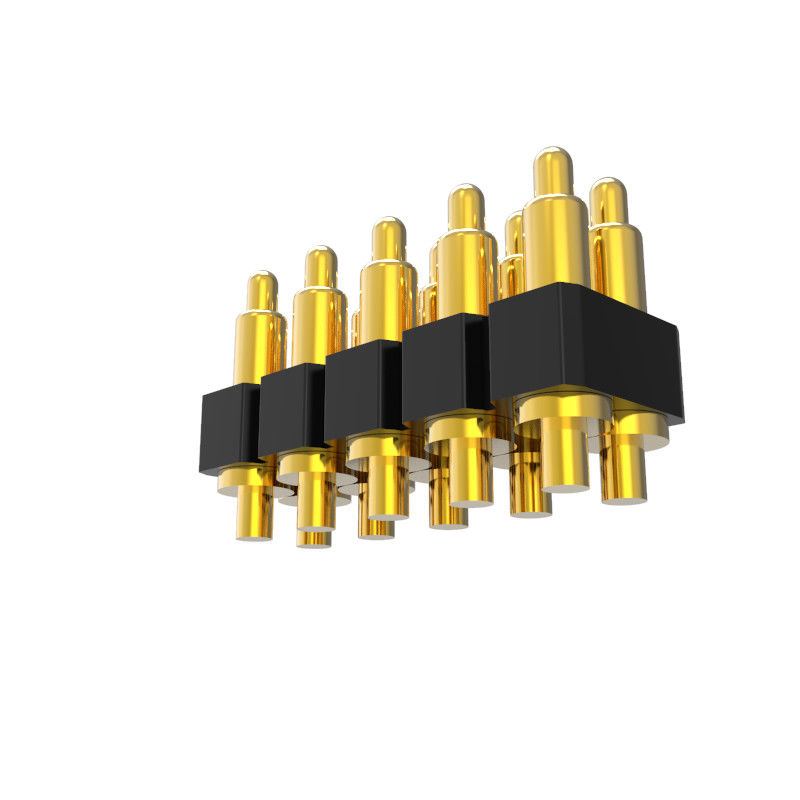

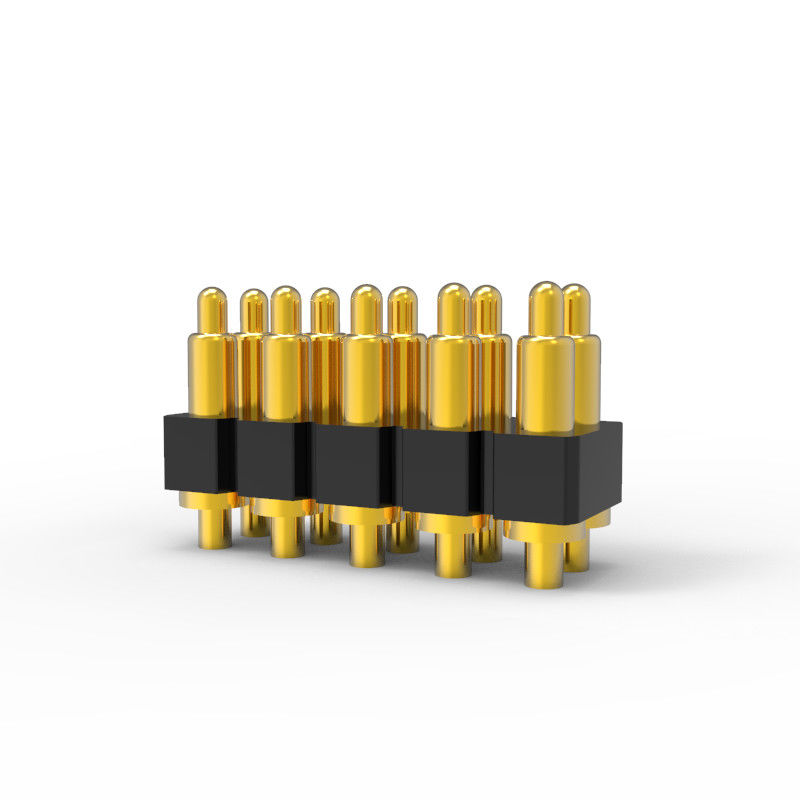

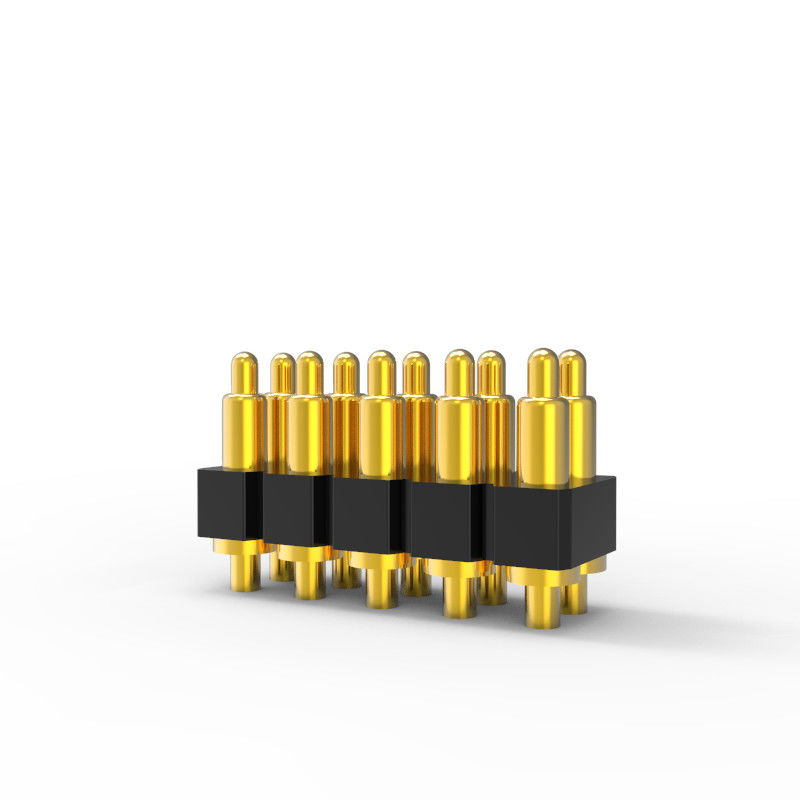

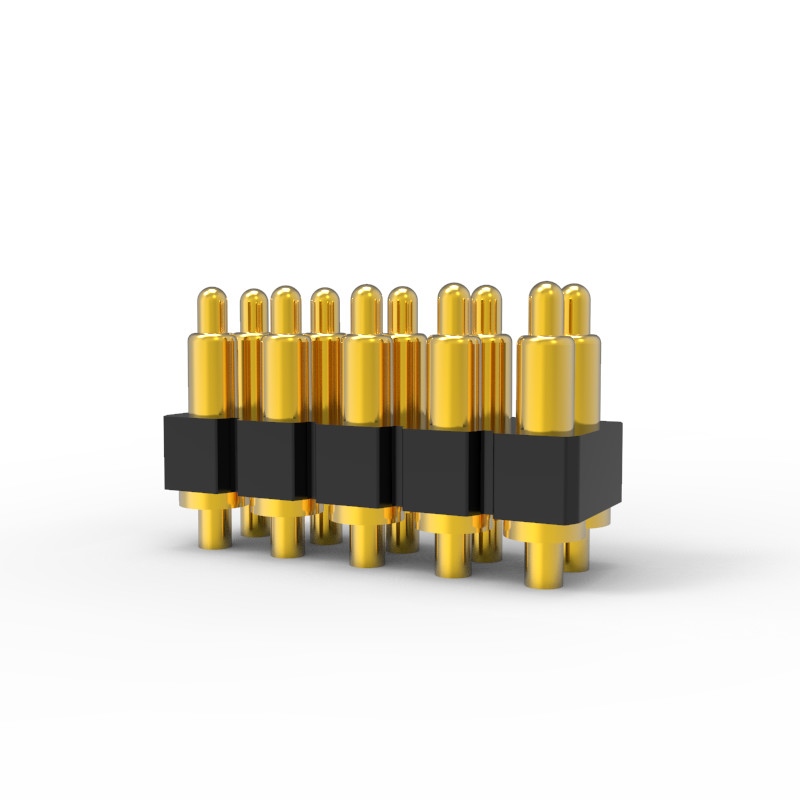

Housing HTN DIP 2.0mm pitch masculino 10pin conector pogo pin carregado de primavera.
Os produtos e soluções podem ser concebidos de acordo com as demandas dos diferentes clientes.
Pogo PinÉ um conector de precisão utilizado em telemóveis e outros produtos electrónicos.
É amplamente utilizado em vários produtos eletrônicos e desempenha um papel na conexão de transmissão de sinal.
A sua estrutura de forma é dividida em: tipo de fundo plano, tipo de placa de enchufe, tipo de dobra, eixo de agulha dupla, tipo de linha, tipo de fio de soldagem, tipo de buraco lateral, etc.
Seleção de revestimento: revestimento de ouro regular, revestimento de níquel, etc. Faixa de corrente: corrente normal 0,5-3A, corrente alta 5-30A.
A distância entre os conectores Pogo Pin pode ser dividida em: 1,27 mm,2.0 mm,2.54mm,4.0 mm,5.08mm, materiais plásticos comumente utilizados HTN.
2Lista de parâmetros dos conectores com travagem de 0 mm:
|
Isolador
|
Plásticos pretos(265°C)UL94 V-0
|
|
Pulsão
|
Brass 5 u Au mais de 60 ~ 100 u Ni
|
|
Barril
|
Brass 5 u Au mais de 60 ~ 100 u Ni
|
|
Primavera
|
Tratamento de superfície SUS
|
|
Força da mola:
|
70 g+/-20 g a um curso de trabalho de 1,0 mm
|
|
Teste de vida
|
100,000 ciclos
|
|
Corrente nominal
|
3A Max.
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 milliohm no máximo
|
|
Teste de salinagem
|
48H
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
2Conector Pogo de 2 pines a 40 pines padrão com passo de 0,0 mm com DIP
Vantagens do conector UPE Pogo Pin
O conector Pogo Pin, comumente conhecido como pinos de mola ou pinos de pogo, oferece várias vantagens:
Confiabilidade:Os pinos UPE Pogo que utilizam a tecnologia CLIP proporcionam uma ligação elétrica consistente e fiável, mesmo em ambientes sujeitos a vibrações e choques mecânicos.
Design compacto:Seu pequeno tamanho permite que eles se encaixem em espaços apertados, o que é ideal para dispositivos eletrônicos modernos e compactos.
Flexibilidade:Os pinos de Pogo podem adaptar-se às variações da superfície, garantindo uma ligação estável mesmo que as superfícies de acasalamento não estejam perfeitamente alinhadas.
Facilidade de utilização:São fáceis de usar, com instalação e manutenção simples.
Durabilidade:Eles são projetados para suportar numerosos ciclos de ligação e desconexão, tornando-os altamente duráveis
A nossa vantagem e a sua escolha:
.UPE profissional personalizado Pogo Pin de alta corrente com série 15A-30A, foi produzido em massa.
.UPE desenvolvido 1,27 mm,2.0mm 2.54mm passo padrão macho e fêmea 2pin-40pin Pogo pin conector com SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life teste até 1000 000 ciclos.
.Todos os produtos podem passar HF, RoHS REACH padrão.
.O relatório de ensaio eléctrico 100% fornecido antes da entrega dos produtos.
. Disponível sob medida de várias formas, estrutura pequena e corrente alta.
Estrutura e descrição do tipo Pogo Pin:
SMT:Boa estabilidade, o fundo do barril é um design de fundo plano, que é fácil de soldar na placa de PCB.
DIP:Há um alfinete de posicionamento na cauda do barril.
Soldadura.
Dois cabeças: O projeto do pin Pogo de cabeça dupla proporciona aos designers mais flexibilidade na transmissão bidirecional de placa para placa
Conexão, o alfinete de cabeça dupla não precisa ser soldado.
Ângulo direito:A cauda do Pogo Pin é dobrada, proporcionando aos designers mais opções no uso do espaço. A cauda também pode ser soldado com fio.
Copo de solda:Adequado para produtos de cabo, fácil de soldar com fio
Tipo de parafuso:Os produtos com especificações especiais podem atender às diferentes necessidades dos clientes, e pode ser personalizado de acordo com as necessidades
de clientes.
Por que os clientes escolhemUPE?
1Serviço de personalização profissional
2Capacidade de produção rápida de amostras
3- Sistema rigoroso de controlo de qualidade
4- Processamento com componentes importados
5Equipamento de ensaio de alta precisão
6Procedimentos razoáveis de controlo dos custos
Campo de aplicação do conector Pogo Pin:
