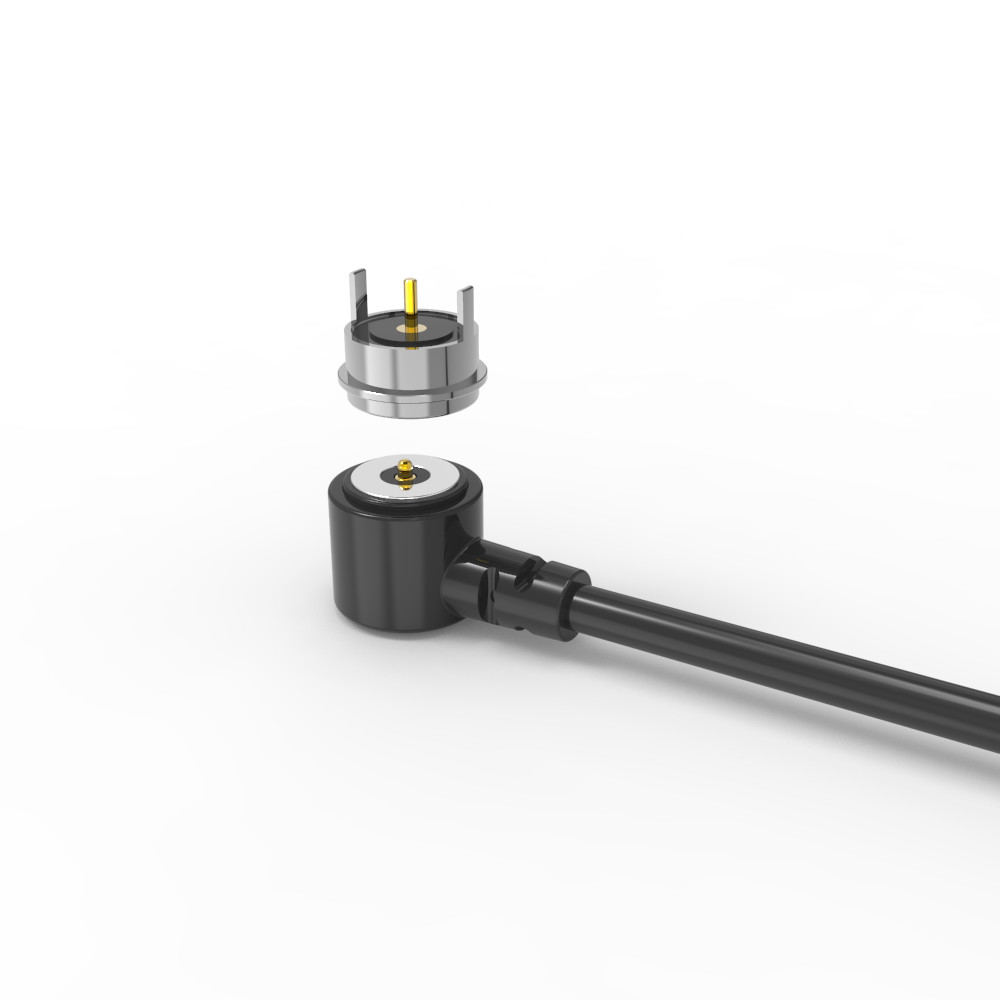

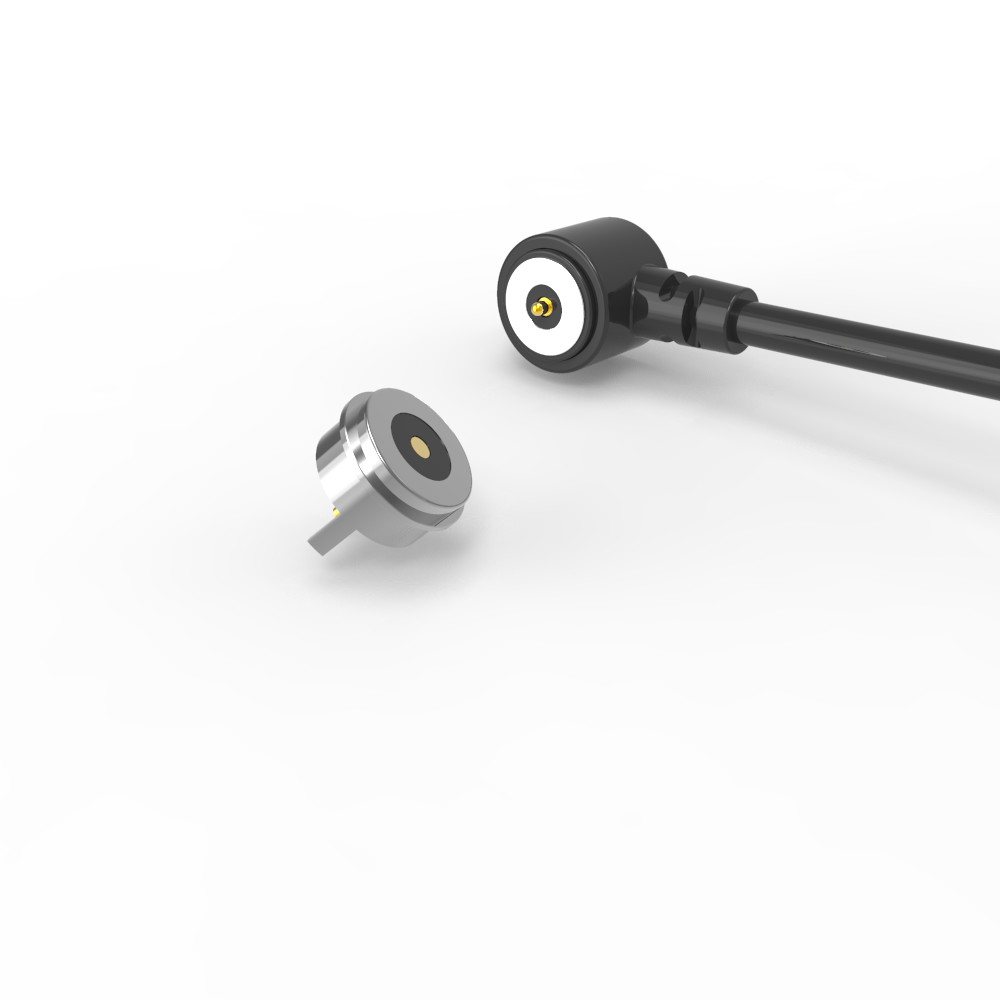

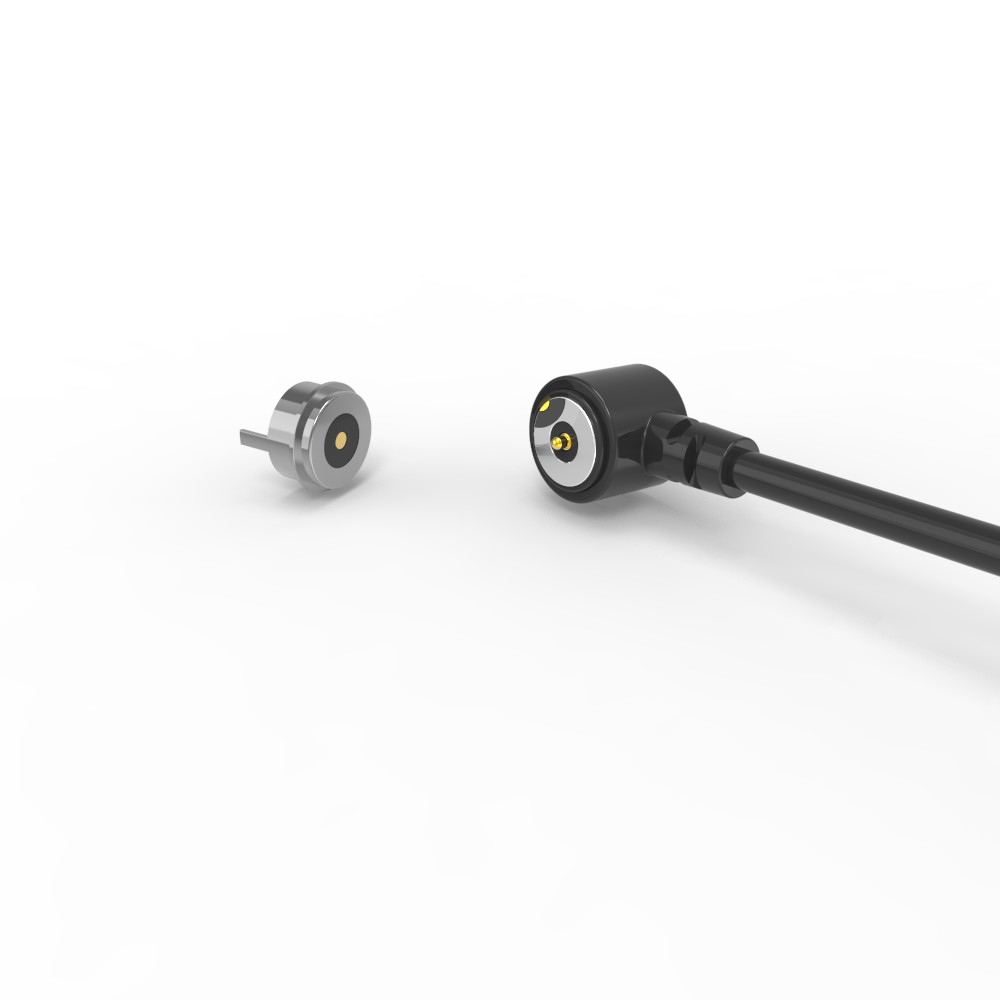

Dia.8.0MM Pino Pogo Magnético Macho e Fêmea de 2 Pinos com Conector de Cabo 2A 12V

Dia.8.0MM 2Pin macho e feminino Pogo Pin magnético com 2A 12V conector de cabo.

Capacidades dos conectores magnéticos da UPE
Competências essenciais:

Design de conectores magnéticos personalizados (pogo pin, conjuntos de cabos, montados em PCB)

Soluções de ponta a ponta, do conceito à produção em série

Especialização em aplicações de alta fiabilidade (industrial, médica, automóvel, electrónica de consumo)

Conector de cabo magnético masculino:

Principais componentes e materiais:

1.Pins de Pogo (contatos elétricos):

Material de base:- O que é?

- Pintura:Para o fabrico de produtos da posição 8528um mínimo de 5 micro polegadas (μ") de ouro (Au)Acabou.60-100 micro polegadas (μ") de Níquel (Ni)Isto proporciona excelente resistência à corrosão, condutividade e durabilidade.

2.Casa (corpo principal de plástico):

.Material:HTN preto (nylon de alta temperatura) reforçado com30% Fibra de vidro (GF).

.Classificação de inflamabilidade:UL94 V-0 (Excelente retardamento de chama, auto-extinção).

3Magnético:

. Tipo:Neodímio Boro Ferroso (NdFeB), categoriaN52(o grau mais forte comumente disponível).

- Pintura:Níquel (Ni) - Protege o ímã da corrosão.

4.Cable:

. Tipo:2-condutor (2C).

.Diâmetro exterior (OD):3.0mm.

Condutor:Provavelmente 43 filamentos AWG (TC43), de diâmetro de 0,08 mm cada (fornece flexibilidade).

5.Filtro e conector:

.Material:TPE preto (elastômero termoplástico).

Dureza:90A Shore (Um bom equilíbrio de flexibilidade, durabilidade e aderência).

Especificações mecânicas:

1Força de Primavera: 60 gramas ± 10 g(ou seja, 50 g a 70 g) medidos quando o pin de pogo é comprimido até ao seucom um curso de trabalho de 1,0 mmEsta é uma força moderada e confiável para o contato elétrico.

2. Último Golpe: 1.20mm(Distância máxima a que o êmbolo do pin de pogo pode ser comprimido no cano).

3- Vida Mecânica:Número mínimo10,000 ciclos de acasalamento(conecta/desconecta) Indica um projecto robusto adequado para utilização frequente.

Especificações elétricas:

1Voltagem de funcionamento: 12V DC.

2.Corrente de funcionamento: 2A(por pin/par).

3Resistência de contacto: Máximo de 50 miliohms (mΩ)por par de pinos pogo em condições especificadas.

4. Teste: 100%de unidades submetidasCircuito abertoeCurto-circuitoEnsaios para garantir a funcionalidade e a segurança eléctricas de base.

Conformidade e fiabilidade:

1.Conformidade ambiental:Explicitamente declarado para ser compatível com RoHS (Restricção de Substâncias Perigosas) e REACH (Registro, Avaliação, Autorização e Restrição de Produtos Químicos).

2Resistência à corrosão(Teste de pulverização de sal): exposição de 48 horas por um método de ensaio padrão (por exemplo, ASTM B117). Esta é uma duração de ensaio significativa, indicando uma boa resistência à corrosão do revestimento/materiais,adequado para ambientes exigentes.

Conector magnético feminino:

Materiais:
PIN:C6801 livre de chumbo, revestido com 5U" Min Au sobre 60~100U" Ni;
Capa: preto HTN+30%GF UL94 V-0;
SHEL1: C6801 não revestido com chumbo;
Magnético: NdFeB N52 Revestimento Ni
...Eletricidade:
Voltagem: 12 V.
Corrente:5.0A.
Resistência de contacto: 50mΩMax (PIN).
100% de teste aberto e curto.
Produto compatível com a ROHS ou REACH.
Teste de sal: 48 horas.

Descrição da aplicação do produto (não limitado ao seguinte):
1. placa de PCB de soldagem por enchufe;
2. Formação e encapsulamento de fios após solda;
3Pode ser ligado um terminal de transferência dessa placa de PCB;
4- moldagem por injecção de moldes incorporáveis;
5Os fios podem ser ligados diretamente.

Parâmetro dos conectores circulares de cabo magnético 2Pin:

Desenho técnico do conector de cabo circular 2Pin

Desenho técnico do conector magnético feminino circular 2Pin

ReLayout de PCB recomendado

Vantagens do conector magnético:

1Experiência do Utilizador sem esforço

.Adsorção automática: Conecta-se facilmente com uma simples ação de "snap"

.Segurança contra quedas: Desliga-se de forma limpa sob tensão (por exemplo, tropeçando no cabo), protegendo os dispositivos contra danos.

2Durabilidade excepcional

.Alta duração do ciclo: Classificado para 100 000 ∼ 200 000 ciclos de ligação/desligação ∼ muito superior aos conectores padrão.

.Projeto robusto: A estrutura reforçada resiste ao estresse físico e ao uso frequente.

3.Resiliência ambiental

.IPX8 Impermeabilização: A porta do lado do dispositivo (fêmea) resiste a submersão (ideal para wearables, equipamentos médicos, dispositivos externos).

.Resistência à poeira: O projeto selado impede a entrada de partículas.

4.Alto desempenho de entrega de energia

.Suporte de carregamento rápido: lida com correntes de 5A10A, permitindo o carregamento rápido de dispositivos com fome de energia.

.Baixa resistência: Otimizada para uma transmissão eficiente de alta corrente com perda de energia mínima.

5.Flexibilidade de conceção

.Estética personalizável: Forma, cor e marca adaptados para combinar com dispositivos anfitriões (por exemplo, wearables, gadgets IoT).

.Adaptabilidade ao fator de forma: pode ser projetado para perfis ultra-finos ou gabinetes especializados.

6.Aumentar a segurança

.Anti-curto-circuito: protecção incorporada contra curto-circuitos acidentais durante a ligação/desalinhamento.

.Polaridade à prova de erros: o design físico impede a inserção incorreta (proteção de polaridade inversa).

7Capacidade de sinal avançada

.Dados de alta velocidade: suporta USB 2.0, HDMI 1.3, os sinais de áudio/vídeo substituem as portas tradicionais sem comprometer a função.

.Integridade do sinal: mantém a transmissão estável para vídeo/áudio mesmo com desconexões frequentes.

Aplicação dos produtos:

Perguntas frequentes

1- Porquê escolher-nos?
Com 100% de sinceridade, a nossa empresa irá fornecer o melhor serviço para você quaisquer que sejam os produtos ou pós-venda.Nós forneceremos a cotação mais razoável e projetar amostras de alta qualidade de acordo com seus desenhos ou requisitosNós fornecemos garantia para cada cliente após a venda.

2Pode personalizar os produtos para nós?
Estamos muito satisfeitos em personalizar para você ou projetar para você. Por favor, forneça-nos seu desenho ou amostras, e diga-nos seus requisitos especiais sobre os produtos.Podemos personalizar o mais rápido possível de acordo com as suas necessidades.

3Quanto custará a amostra?
Se itens em estoque, fornecemos amostras para os clientes gratuitamente, mas você deve suportar a carga.
Se customizar iterms, vamos cobrar para adequadamente custo e reembolso proporção razoável de taxa de amostra quando você tem ordem para nós!

4E quanto ao seu prazo de entrega?
O tempo de entrega depende da quantidade e da dificuldade da encomenda do cliente. Geralmente, a entrega de mercadorias de estoque dentro de 3 dias, enquanto os produtos personalizados entregues dentro de 2 semanas.

5- Que tal o controlo de qualidade da sua empresa?
Vamos testar e inspecionar os produtos para garantir a qualidade dos produtos para obter sua satisfação. A qualidade é a mais importante em nossa empresa, do material à entrega,Tudo será verificado duas vezes e a empresa obtém IS09001 para garantir isso..

Como pedir conectores magnéticos da UPE

✅ Passo 1: Envie seus requisitos

✅Pase 2: Citação e acordo

✅Passe 3: Confirmar a encomenda e pagar

✅ Passo 4: Produção e Envio

✅Pase 5: Garantia da qualidade
