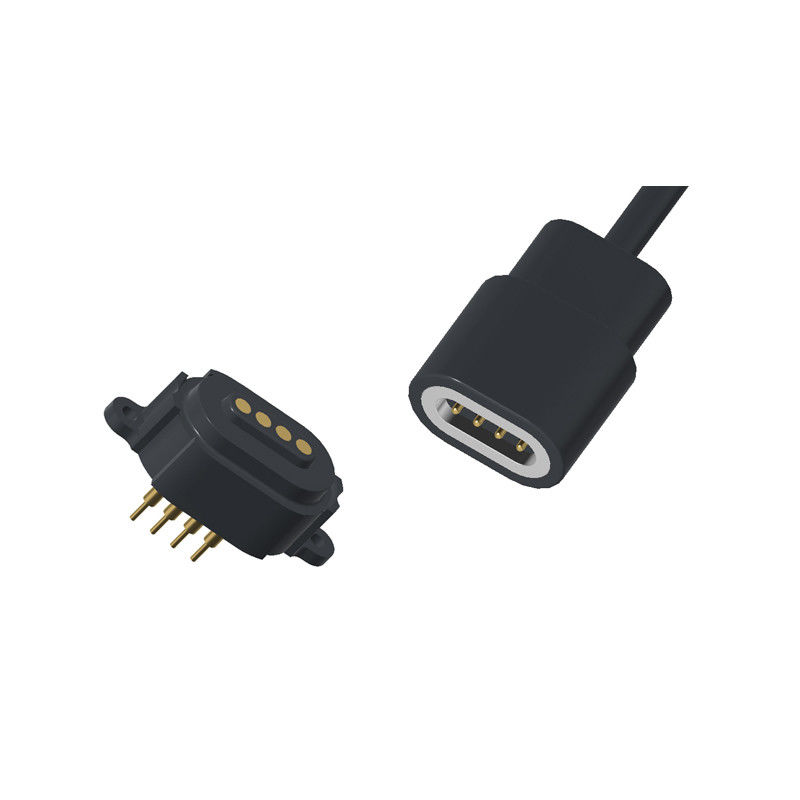

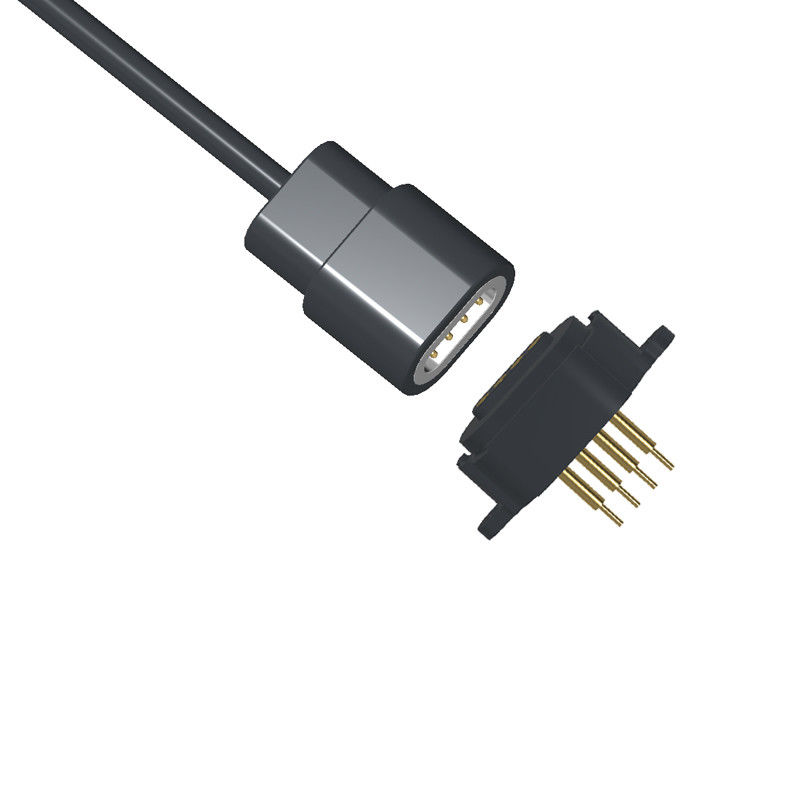

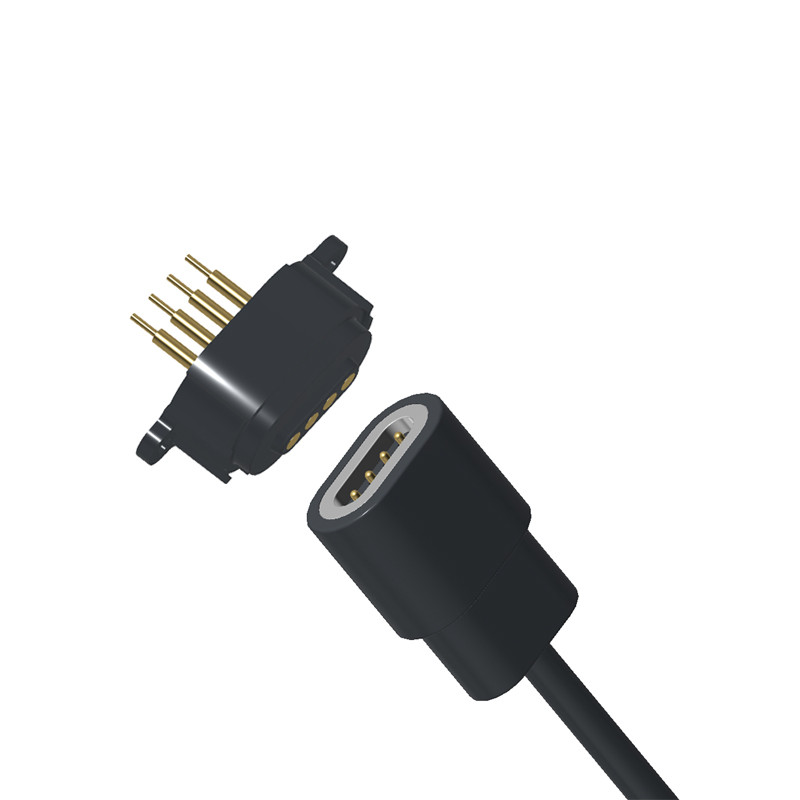

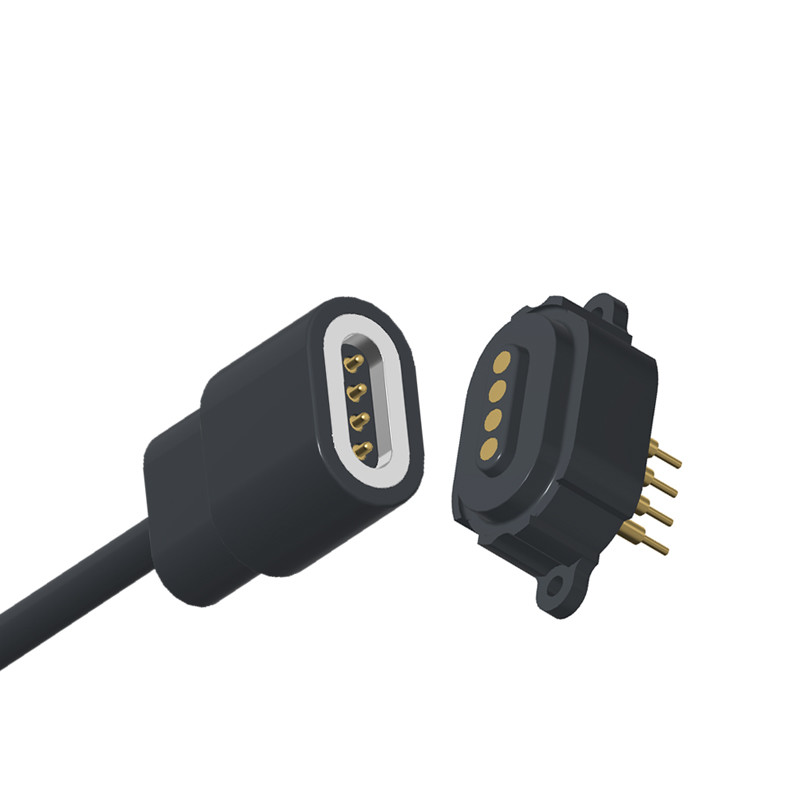

USB 2.0 macho fêmea 4 pin pogo pin carregador de energia conector de cabo magnético
Material e revestimento conformes às normas ROHS e REACH
Ensaio de curto-circuito e de circuito aberto 100%
Materiais
Pogo Pin/Turn Parts: Latão revestido com 0,125 μm de revestimento em ouro (para resistência à corrosão e condutividade)
Casamento: plástico preto HTN (Nilão de alta temperatura) com classificação de chama UL94 V-0.
Imã: neodímio de grau N52 (grado comercial mais forte) com revestimento Ni-Cu-Ni (proteção contra corrosão)
Fios: 3,0 mm de diâmetro exterior, 4 condutores (2x 24AWG + 2x 28AWG) em isolamento preto de PVC
Cable Tie: Elíptica preto PVC tie com núcleo metálico
Moagem interna: Polietileno transparente (PE)
Sobre-moldamento:PVC preto
Embalagem magnética- Empilhadeira magnética.
Mecânico:
Força de contacto: 70 g ± 20 g, a 0,8 mm de cesto de trabalho.
Teste de duração: mínimo de 10 000 ciclos de acasalamento
Ensaio de força de adsorção:600±20% de gramas força de adsorção do lado feminino
Eletrodomésticos:
Voltagem nominal: 12 V.
Corrente nominal:20,0 A no máximo
Resistência de contacto do alfinete de mola: ≤ 50 mΩ por alfinete de pogo
Performance ambiental:
Temperatura de funcionamento: -25°C a +80°C
SaltSpray: Compatível com o ensaio de pulverização de sal de 24 horas
Parâmetro dos conectores de cabos magnéticos de 4 pines:
|
Nome
|
Conector de cabo magnético de 4 pines
|
|
Tipo
|
DIP
|
|
Pinhas
|
4 pin ou personalizado
|
|
Pico
|
3.0 mm
|
|
Cabos
|
PVC
|
|
Comprimento do cabo
|
1000 m
|
|
Cores
|
Negro
|
|
Pogo pin/Partes giratórias
|
De aço
|
|
Habitação
|
HTN preto
|
|
Magnético
|
NdFeB N52 Revestimento de Ni
|
|
Força da mola
|
70g±20g, em 0.8Uma cegonha trabalhadora.
|
|
Vida útil mecânica
|
10000 ciclos Min..
|
|
Corrente
|
2.0A
|
|
Voltagem
|
DC 12V
|
|
Resistência de contacto
|
50 mΩ Max (PIN).
|
|
Ensaio de alta tensão
|
AC1000 V0,5mA 3SEC / DC 1000V 0,5mA 3SEC.
|
|
Teste de salinagem
|
24 horas
|
|
Certificação
|
Produto compatível com a ROHS ou REACH
|
|
Teste
|
100% de ensaio aberto e curto
|
Desenho técnico do conector do cabo magnético de 4 pines
Desenho técnico do conector magnético feminino de 4 pines
Modo de ligação
Conector magnético feminina vista explodida
Vista da embalagem:
Aplicação de produtos de conectores magnéticos:
1- Dispositivos portáteis, equipamento de posicionamento inteligente, pulseiras inteligentes para crianças, relógios inteligentes, telemóveis portáteis, fones de ouvido Bluetooth, etc.)Conexão final de fio de fita magnética
2Equipamento médico, equipamento sem fios, equipamento de comunicações de dados, equipamento de telecomunicações, equipamento de automação e industrial, equipamento audiovisual
3- Aviação, electrónica aeroespacial, comunicação militar
4.Equipamento de navegação, ensaio e medição de automóveis
5.Eletrónica de Consumo ((telefones móveis, tablets, fones de ouvido Bluetooth, câmaras, relógios, produtos eletrónicos portáteis e muitos outros campos eletrónicos.)
Por que a UPE deve ser o seu parceiro?
● Confiabilidade e durabilidade
● Projeto e entrega rápidos
● Parceria honesta e confiável
Como colocar a ordem do conector de cabo magnético
* Identifique as suas exigências ((Tipo de conector, quantidade necessária, exigências personalizadas, especificações técnicas)
*Negociar preços e condições (podem aplicar-se descontos a granel).
* Confirmar os pormenores da encomenda (tipo de conector, quantidade, personalização).
* Faça o pagamento (via PayPal, transferência bancária ou outros métodos seguros).
*Envio e controlo de qualidade
*Rastrear o carregamento.
* Inspeccionar o produto à chegada para garantir a qualidade.
Prazo de pagamento:T/T, 50% de depósito, 50% de saldo
Forma de pagamento:T/T, PayPal, OCBC
Tempo de execução da amostra:Amostra de inventário 2-3 dias úteis/amostra personalizada 5-7 dias úteis
Tempo de produção:10-15 Dia de trabalho
Fabricado para:América, Europa, Ásia, África do Sul
Prazo de negociação:EXW
Carga:Aéreo, marítimo, expresso
Serviço:Alta qualidade com preço razoável, serviço OEM, qualquer tamanho especial, cor, desenhos são aceitáveis
